挖掘装载机反铲工作臂结构三维设计

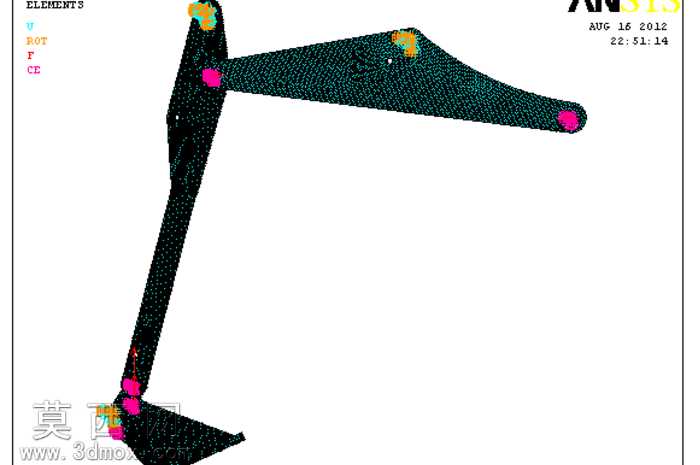

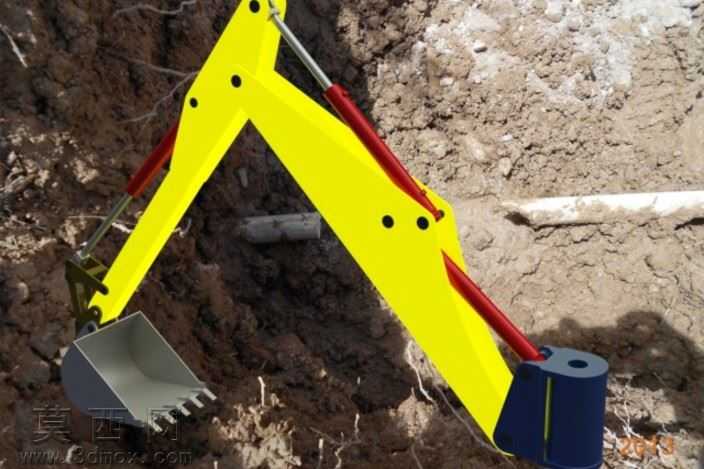

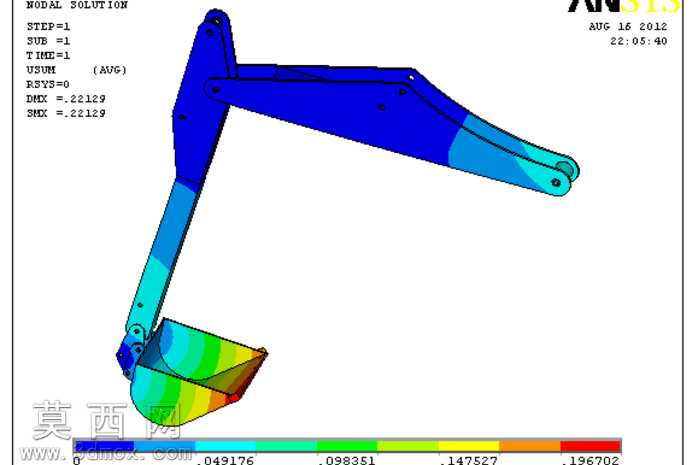

本作品为挖掘装载机反铲作业工作臂的三维结构设计模型，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，首先依据挖掘装载机反铲装置的作业工况参数，依次完成动臂、斗杆、铲斗以及各铰接销轴、连接耳板的独立零件建模，建模过程中严格遵循机械设计的公差配合要求，对铰接孔位、连接端面的尺寸进行精准约束，保证各部件装配后无干涉、运动副自由度符合实际作业逻辑。装配阶段采用自底向上的装配流程，先将动臂与回转支座的铰接副完成约束，再依次装配斗杆与动臂的连接、铲斗与斗杆的连接，同时预留出液压油缸的安装位置，还原反铲工作臂三段式铰接的真实结构，确保动臂举升、斗杆收放、铲斗翻转的动作逻辑与实体设备完全一致。模型完成基础装配后，导入有限元分析模块完成典型挖掘工况下的静力学仿真，对模型赋予对应结构钢的材质属性，按照实际挖掘作业时的最大受力边界条件施加载荷与约束，通过网格划分、求解计算得到工作臂整体的应力与位移分布云图，直观呈现不同臂段的受力状态，其中应力集中区域采用暖色调标识，低应力区域采用冷色调区分，可清晰观察到铲斗斗尖、各铰接耳板处的应力数值变化，为后续结构优化提供数据参考。材质渲染阶段，对主体钢结构部件赋予金属漆面材质，对铰接销轴等运动部件赋予调质钢的金属质感，对铲斗切削刃部分赋予耐磨合金的材质属性，同时调整场景光照与视角，完整呈现反铲工作臂的弯折形态与结构层次。设计过程中充分考虑反铲装置用于硬土、密实物料挖掘以及重物抬升的作业需求，对臂段的截面尺寸、铰接点位置进行反复校核，保证工作臂的作业半径、挖掘深度符合通用挖掘装载机的参数标准，三段式臂体的结构布局既保证了足够的作业覆盖范围，也兼顾了结构刚度与轻量化需求，可用于工程机械相关的教学演示、结构优化参考以及虚拟仿真场景搭建。
