卡特彼勒轮式装载机DMU运动仿真三维设计

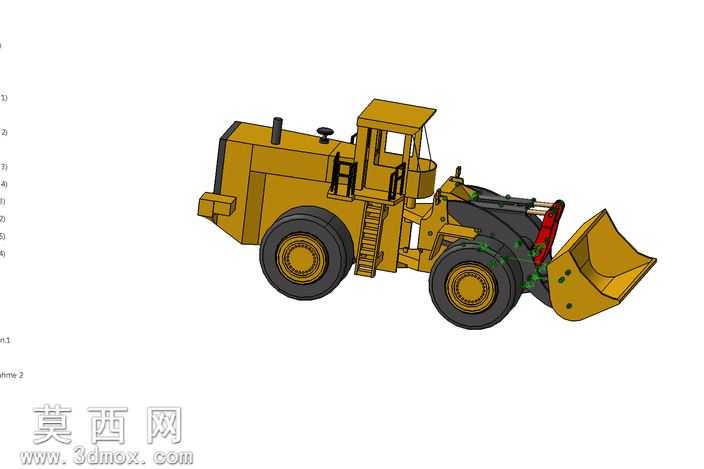

本作品为轮式装载机的数字化三维建模与DMU运动仿真设计，建模阶段严格参照卡特彼勒同类型装载机的真实工程比例开展，首先完成整体参数化骨架搭建，确定整车轴距、轮距、铲斗最大举升高度、卸料距离等核心性能参数的基准约束，为后续各部件建模提供统一的尺寸参照。建模过程中对装载机的核心系统进行了精细化还原：行走系统部分还原了重载橡胶轮胎的胎面花纹、轮毂的螺栓连接结构、前后驱动桥的壳体轮廓，轮胎材质采用哑光深黑橡胶质感，轮毂搭配金属漆面与做旧污渍效果，还原工程设备的真实使用质感；车身主体部分还原了发动机舱的散热格栅结构、驾驶室的框架与登车梯、扶手等附属结构，车身主体采用工程黄哑光金属漆材质，驾驶室玻璃采用半透明带轻微反光的玻璃材质，登车梯采用防滑金属纹理材质，细节处还原了车身的排气筒、后视镜、操作扶手等小尺寸结构，提升模型整体真实度。工作装置部分是本次建模与仿真的核心，精准还原了动臂、摇臂、铲斗以及对应的液压油缸铰接结构，所有铰接位置均按照真实机械结构设置旋转副约束，液压油缸部分设置滑动副约束，为DMU运动仿真提供准确的运动学基础。DMU仿真阶段按照真实装载机的作业流程设置运动驱动，依次模拟铲斗插入料堆、收斗、动臂举升、卸料、动臂下降复位的完整作业循环，验证各运动部件之间不存在干涉问题，同时匹配真实作业的运动速度参数，让仿真过程贴合实际设备的作业状态。材质渲染阶段针对不同部件的物理属性调整材质参数：金属结构件根据加工工艺区分铸造哑光面与机加工光亮面，液压油缸杆采用高光亮铬材质，油缸筒采用深色金属漆面，铲斗部分添加边缘磨损、污渍的材质效果，还原铲斗长期接触物料的使用痕迹，轮胎添加轻微的泥土附着效果，让整体模型更具工程真实感。整体建模过程遵循自上而下的设计思路，先确定整体布局再拆分细化各部件，保证各部件装配关系准确，仿真过程流畅无卡顿，可直观展示轮式装载机的作业运动逻辑，也可作为工程机械结构教学、产品方案展示的数字化参考模型。
