速降山地车带后避震车架结构设计

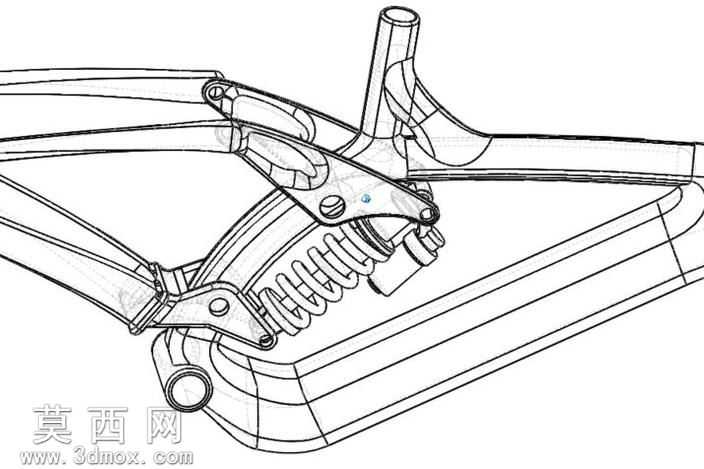

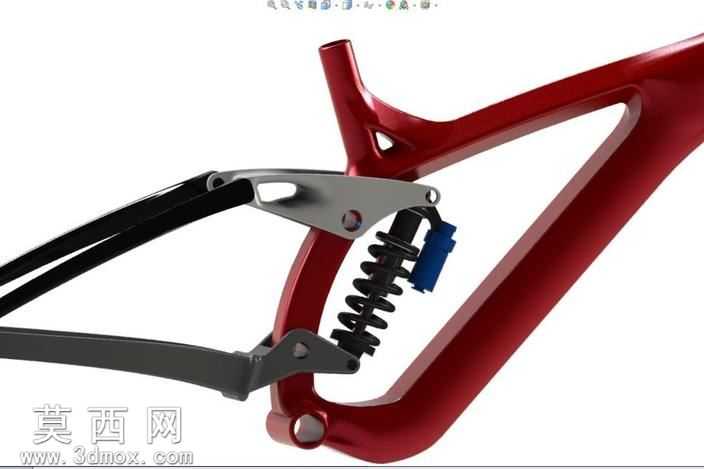

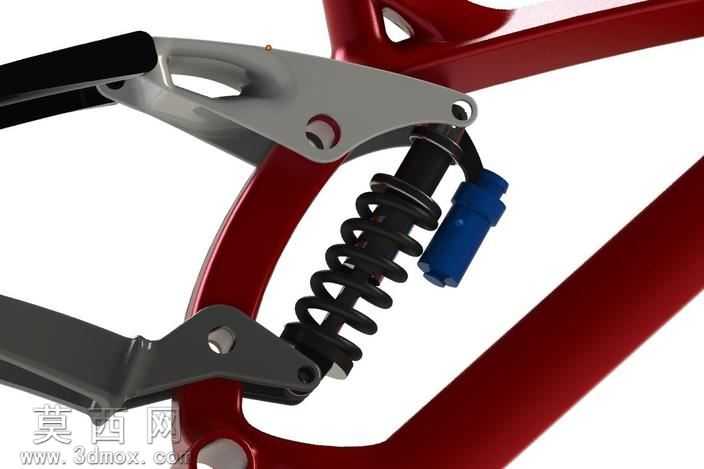

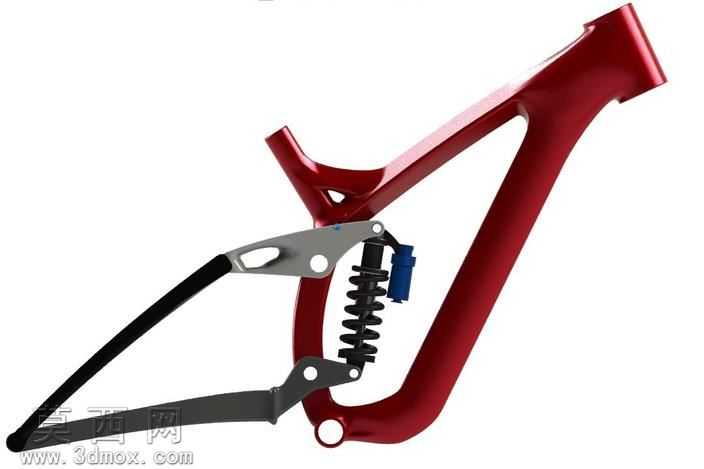

本作品为速降山地车后避震车架的三维设计模型，建模过程以曲面造型为核心逻辑，首先通过草绘勾勒车架主三角的轮廓控制线，精准定位头管、座管、五通核心安装点位的空间坐标，确保整车几何角度符合速降骑行的操控需求，头管角度做了后倾优化以提升高速冲坡的稳定性，五通位置下沉设计降低整车重心。主车架部分采用连续曲面放样构建，反复调整曲面曲率保证管壁过渡顺滑无折痕，还原碳纤维车架的流畅一体质感，曲面构建完成后通过加厚命令生成实体管壁，预留出各安装位的凸台与孔位结构。后摇臂部分采用多连杆结构设计，分别构建上连杆、下摇臂、避震器安装座的独立零件，各铰接点位严格匹配同轴度要求，保证连杆转动无干涉。避震器部分还原了螺旋弹簧与阻尼筒的分层结构，弹簧部分通过螺旋线扫描生成，阻尼筒做了分段细节刻画，还原调节旋钮的外观特征。材质分配上，主车架赋予金属红烤漆材质，调整反射参数模拟漆面的通透光泽与高光质感，后摇臂与连杆部件分别赋予哑光黑金属与磨砂银金属材质，区分不同部件的材质差异，避震弹簧赋予黑色哑光金属材质，阻尼筒添加蓝色装饰件材质提升视觉层次。结构设计上充分考虑速降骑行的强度需求，主三角管型做了变径处理，受力集中的五通、头管位置做了局部加厚，后摇臂与主车架的铰接位预留了轴承安装空间，多连杆的杠杆比经过反复调整，保证避震压缩过程的线性输出，能够有效吸收大落差路面的冲击。整体建模过程耗时四个小时，从基础轮廓搭建到细节结构完善全程以曲面质量为核心把控点，确保各部件装配关系准确，外观曲面流畅自然，完整还原速降软尾车架的结构特征与视觉质感。
