沃伦桁架结构燃油动力三轮车设计

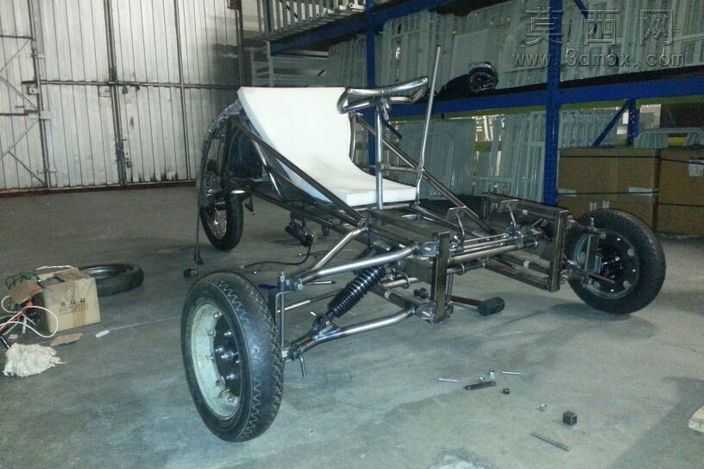

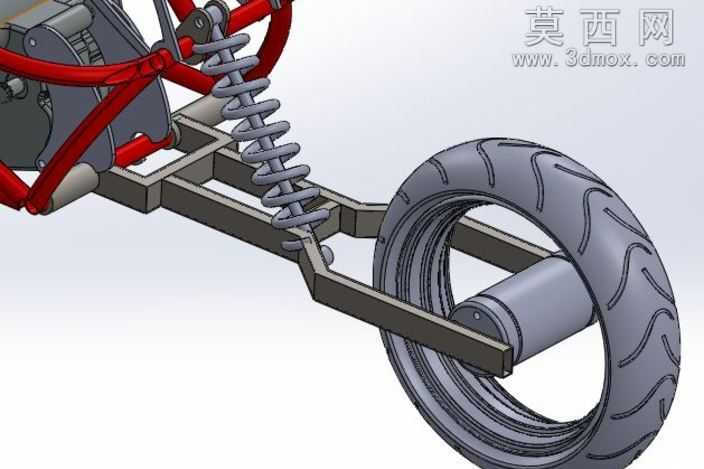

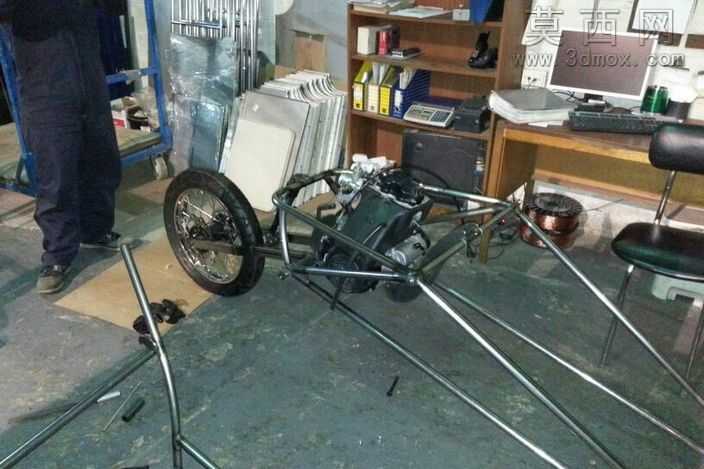

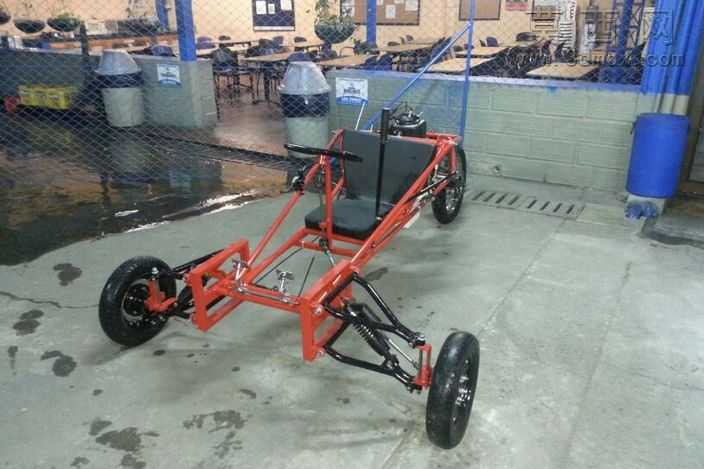

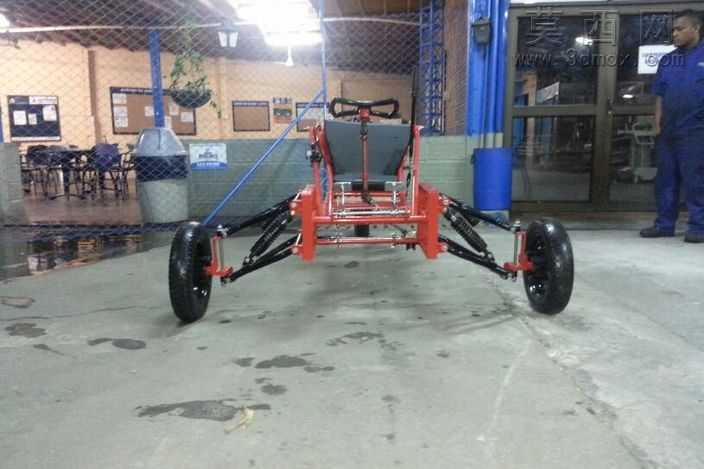

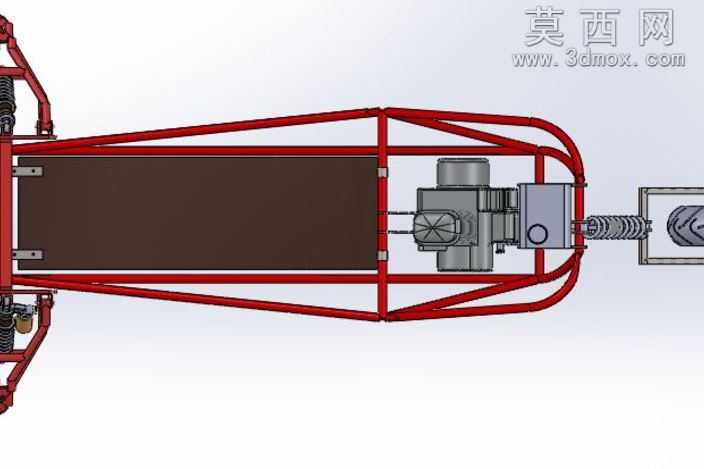

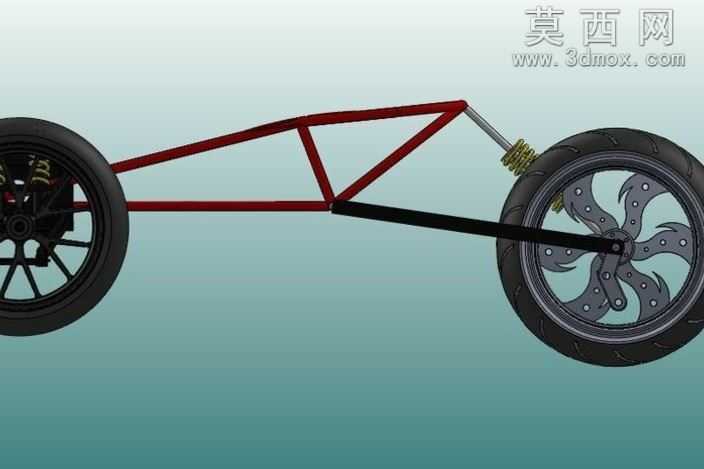

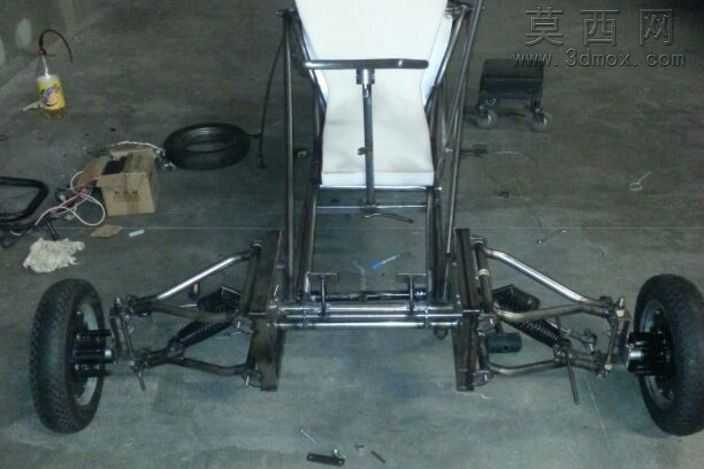

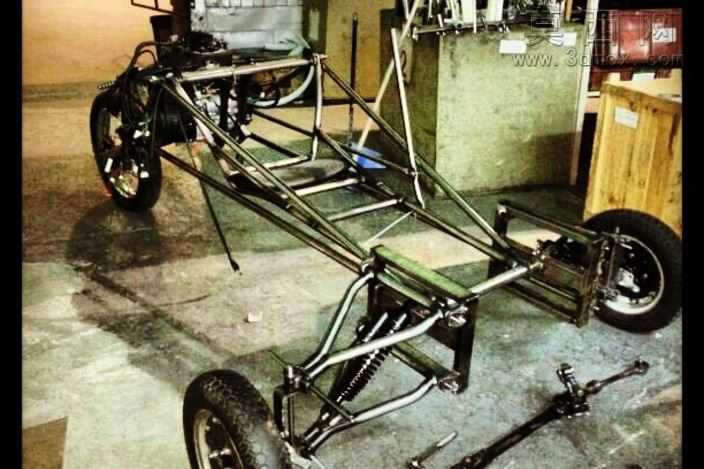

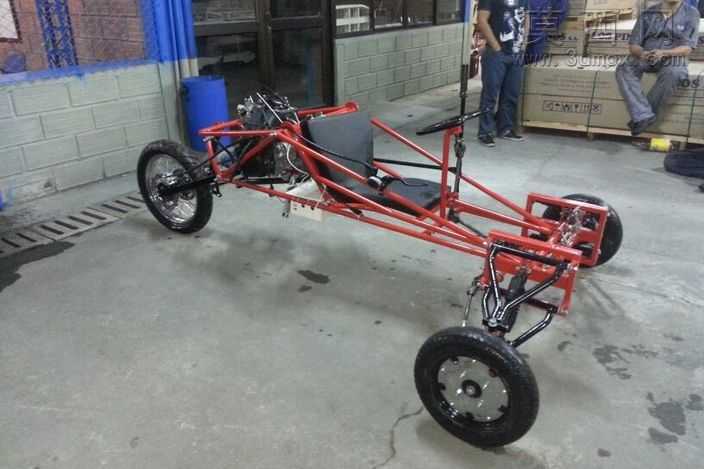

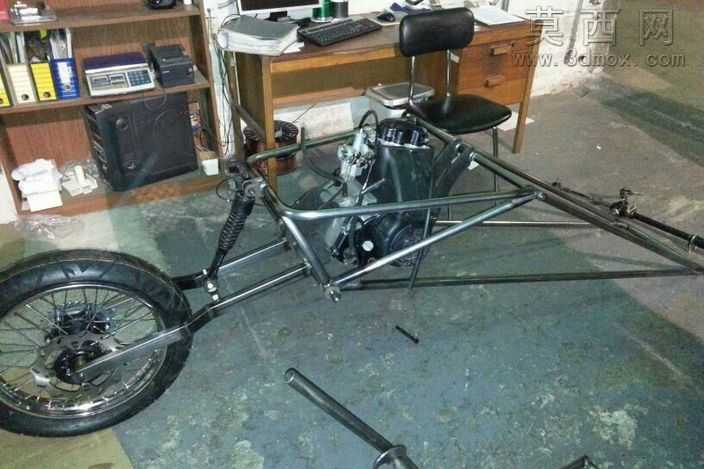

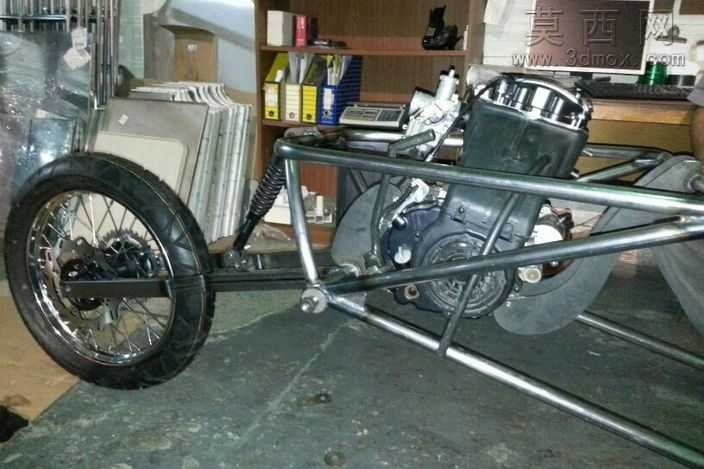

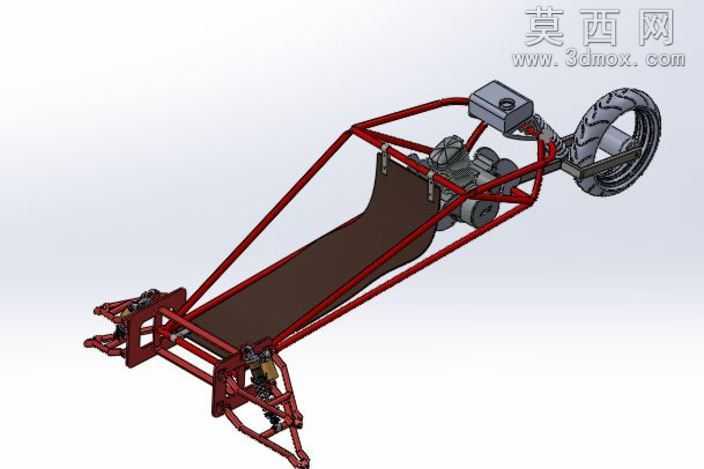

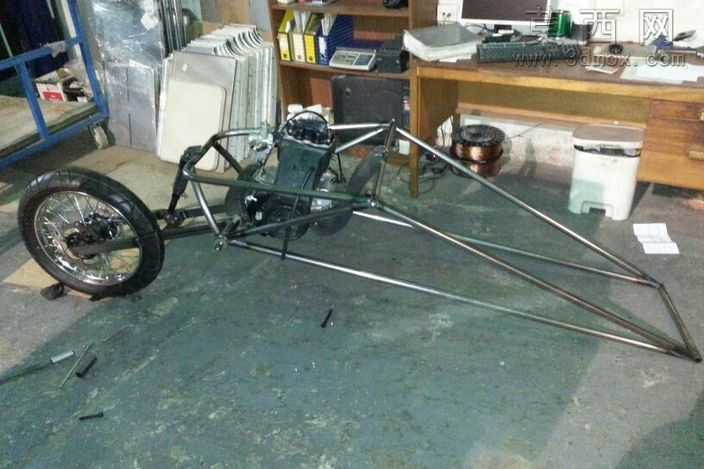

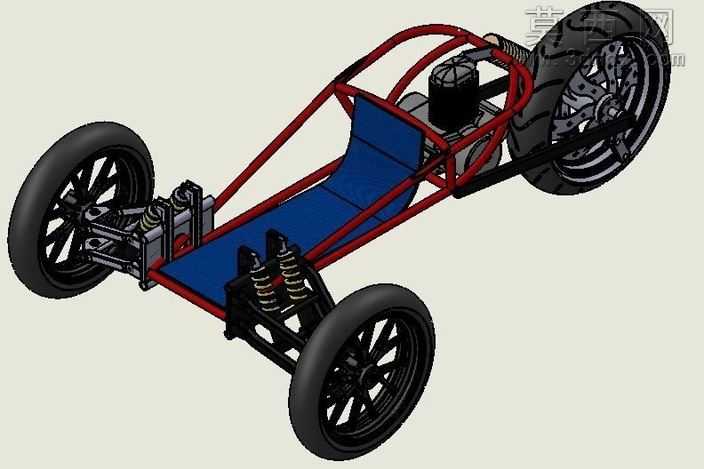

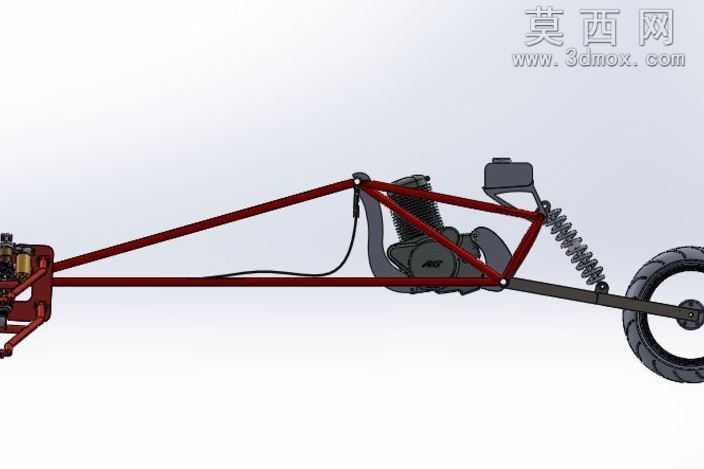

本作品为采用桁架管架结构的燃油动力三轮车三维设计，建模阶段依托三维参数化设计软件完成全零件的独立建模与总装配合，首先以整车轴距、轮距、人机乘坐姿态为基准搭建骨架模型，确定车架主纵梁、斜撑横梁、前悬安装支座、后动力舱固定位的空间坐标，所有管材构件均采用圆形钢管规格建模，通过焊接约束模拟真实管架的连接关系，还原桁架结构三角受力稳定的设计特点。前悬架部分完整复刻双横臂独立悬架结构，包含上下控制臂、螺旋弹簧与阻尼减震器、转向节、轮毂连接法兰等零件，建模时严格匹配减震器行程与轮跳限位参数，确保前轮转向、上下跳动的运动仿真无干涉；后轮采用单摇臂固定结构，匹配动力单元安装位，预留发动机、传动链轮的装配空间，轮组部分还原充气轮胎的胎纹、轮毂辐条、刹车盘片的细节结构。车身覆盖件与乘坐部分采用简约设计，双座布局的座椅模型匹配人体工程学靠背角度，转向操纵机构包含方向盘、转向柱、转向拉杆总成，可实现前轮转向动作的联动模拟。材质渲染阶段，车架主体赋予红色金属漆材质，还原钢管喷涂后的光泽质感，悬架摆臂、转向节等受力零件赋予黑色哑光金属材质，轮胎赋予黑色橡胶材质并添加胎面粗糙纹理，减震器弹簧赋予金属银灰材质，座椅部分赋予黑色皮革纹理材质，地面场景赋予水泥地面质感，通过环境光遮蔽效果突出车架的空间结构层次。设计过程中参考了小型越野卡丁车的管架设计逻辑，针对三轮车的布局特点优化了前悬轮距与后轴重心位置，在建模过程中反复调整斜撑管的排布角度，在保证车架结构强度的前提下尽可能降低整车重量，同时预留了后续改装动力、加装覆盖件的接口位置，所有零件的装配关系均符合实际机械加工与装配的工艺要求，可直接导出工程图用于管材下料、支座焊接的生产参考，也可用于整车运动仿真、受力分析的基础模型使用。
