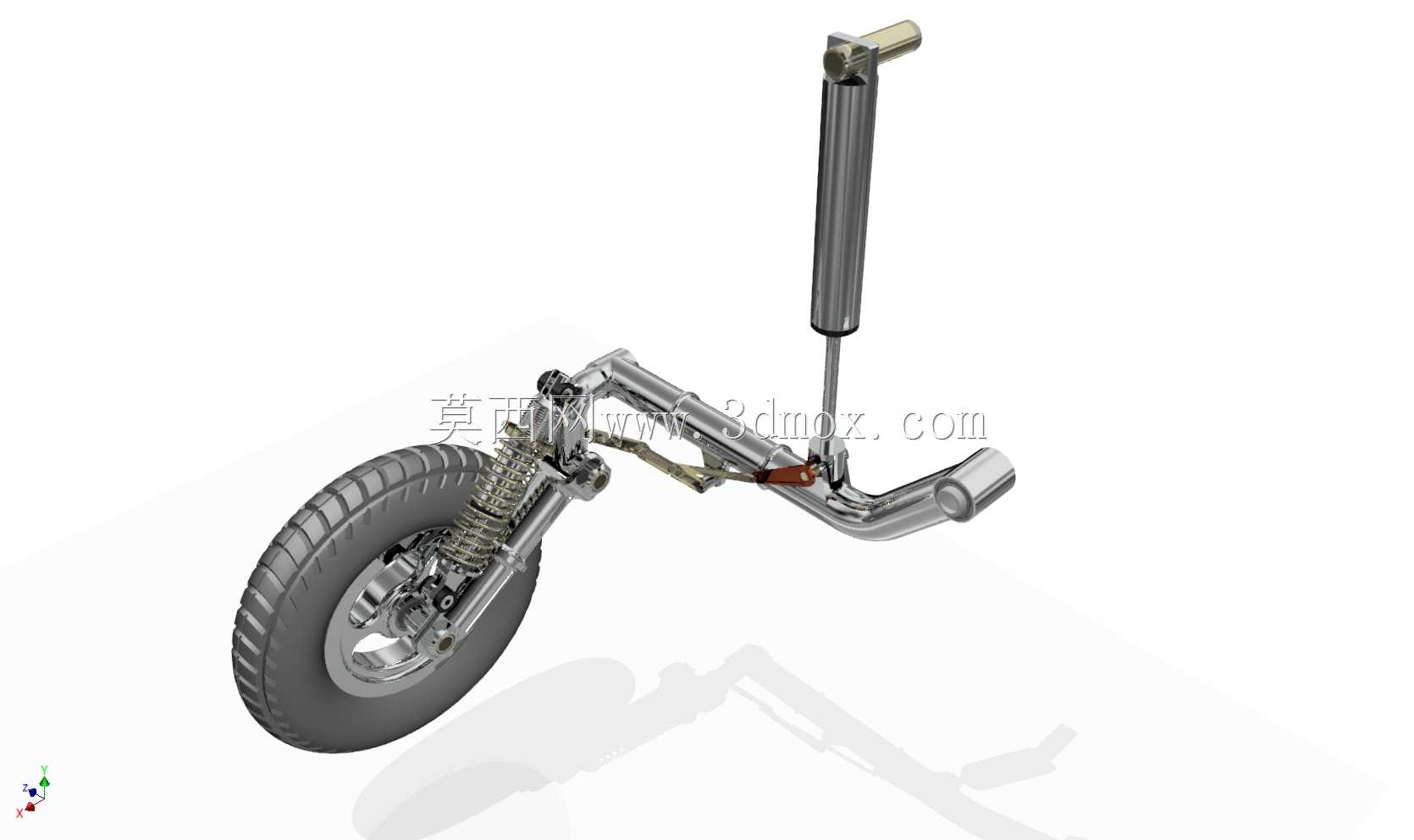

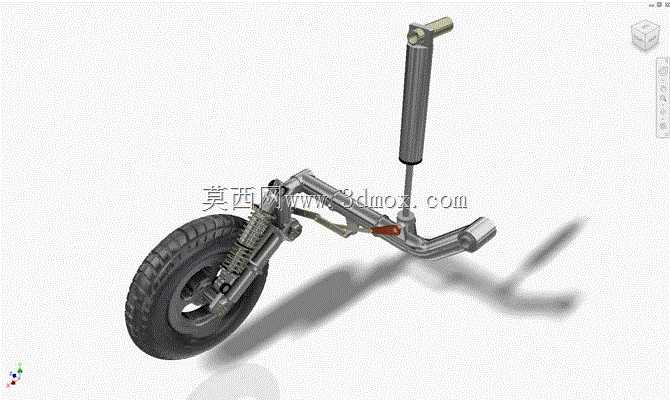

单轮支柱式飞机主起落架结构设计

这款单轮支柱式主起落架是轻型固定翼飞机起降阶段的核心承载部件，主要应用于轻型通用飞机、初级教练机等小型航空器的下部机身安装位，承担飞机地面滑跑、起降冲击、地面转向与停机承载的核心功能，是保障飞机地面操作安全性与起降平顺性的关键结构。在实际应用场景中，该起落架需要在飞机着陆瞬间承接数倍于飞机全重的垂直冲击载荷，同时在滑跑过程中过滤跑道面的颠簸振动，避免刚性冲击传递至机身结构造成疲劳损伤，在飞机地面滑行阶段还需配合转向机构完成小半径转向操作，停机状态下则为整架飞机提供稳定的支撑定位，防止机身侧翻或结构形变。从功能特性来看，该起落架采用油气缓冲支柱作为核心承载结构，支柱内部集成了阻尼孔与高压气腔，着陆时活塞杆压缩过程中，液压油通过阻尼孔产生节流阻尼快速耗散冲击能量，配合外置的辅助缓冲弹簧分担小幅度颠簸的振动载荷，可有效将着陆冲击的峰值载荷降低至机身结构可承受的范围内；机轮部分采用带防滑胎纹的航空轮胎搭配轻量化辐板式轮毂，轮毂内部集成了刹车组件安装位，可适配盘式刹车结构满足滑跑减速需求；收放联动机构采用曲柄连杆式设计，可配合机身内部的收放作动筒完成起落架的收放动作，收起时可将机轮收纳至机身下部的起落架舱内，降低飞行过程中的气动阻力，放下时可通过锁止机构完成刚性定位，避免着陆过程中起落架意外折叠。在设计思路上，该结构参考了成熟轻型战机起落架的运动学逻辑，整体采用倒置支柱式布局，将承力支柱与缓冲结构集成设计，最大限度压缩了起落架的纵向安装尺寸，适配小型飞机机身下部局促的安装空间；设计过程中重点优化了收放机构的运动轨迹，确保收放过程中机轮、支柱与机身蒙皮、舱门结构无运动干涉，同时对曲柄锁止结构的受力角度进行了反复校核，确保着陆冲击载荷下锁止机构不会出现脱开风险；缓冲支柱的阻尼参数与弹簧刚度经过匹配调校，可在规定的下沉速度范围内将冲击载荷控制在设计阈值内，同时避免缓冲过程中出现过大的回弹振荡。从安装边界与尺寸适配来看，该起落架的支柱上端采用铰接式安装座，可通过螺栓直接固定在机身下部的承力隔框上，安装座的铰接轴方向与飞机航向垂直，可允许支柱在着陆过程中产生小幅度的前后方向偏转，抵消滑跑过程中的航向冲击载荷；整体收放状态下的轮廓尺寸经过严格控制，收起状态下支柱与机轮的整体外轮廓可完全纳入预设的起落架舱空间内，不会突出机身蒙皮影响气动外形；机轮的轮距参数适配对应机型的机身宽度，可确保地面滑行与停机状态下的横向稳定性，避免侧风条件下出现侧翻风险；各铰接转动部位均预留了润滑注油通道，可满足日常维护过程中的润滑保养需求，延长结构的使用寿命。
