民用客机波音737-800机翼结构设计

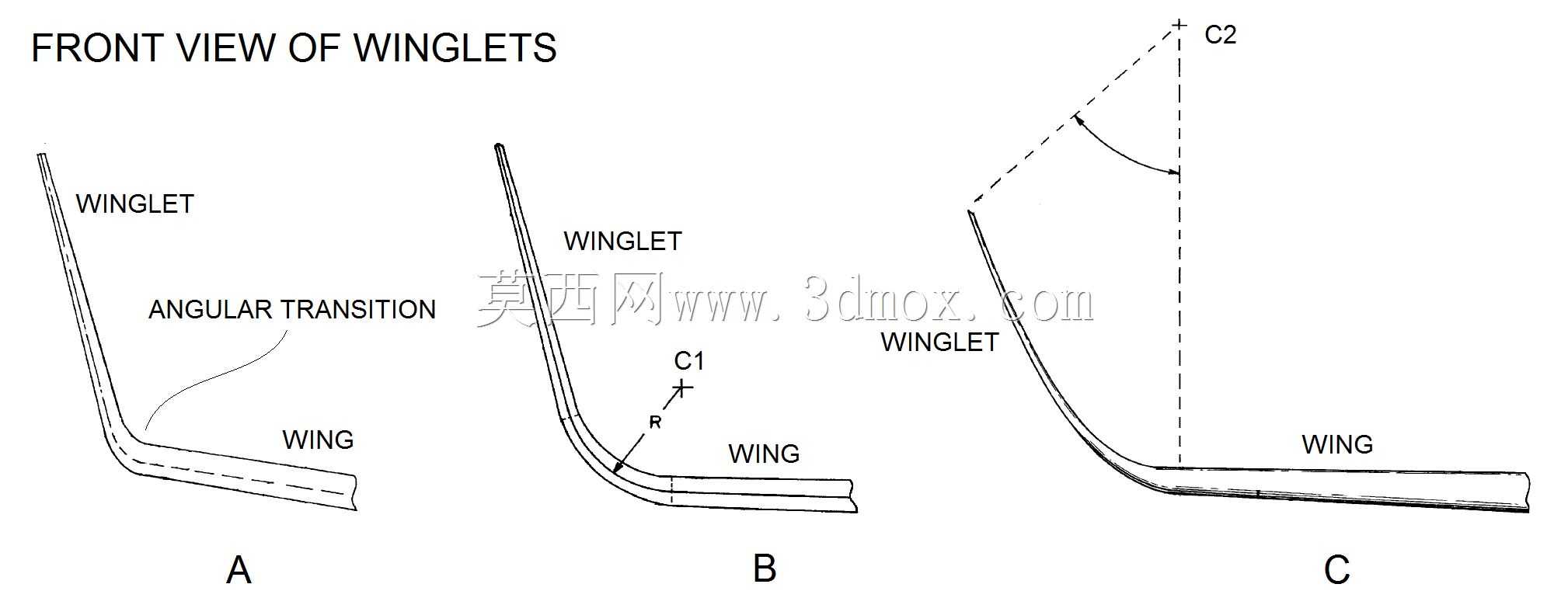

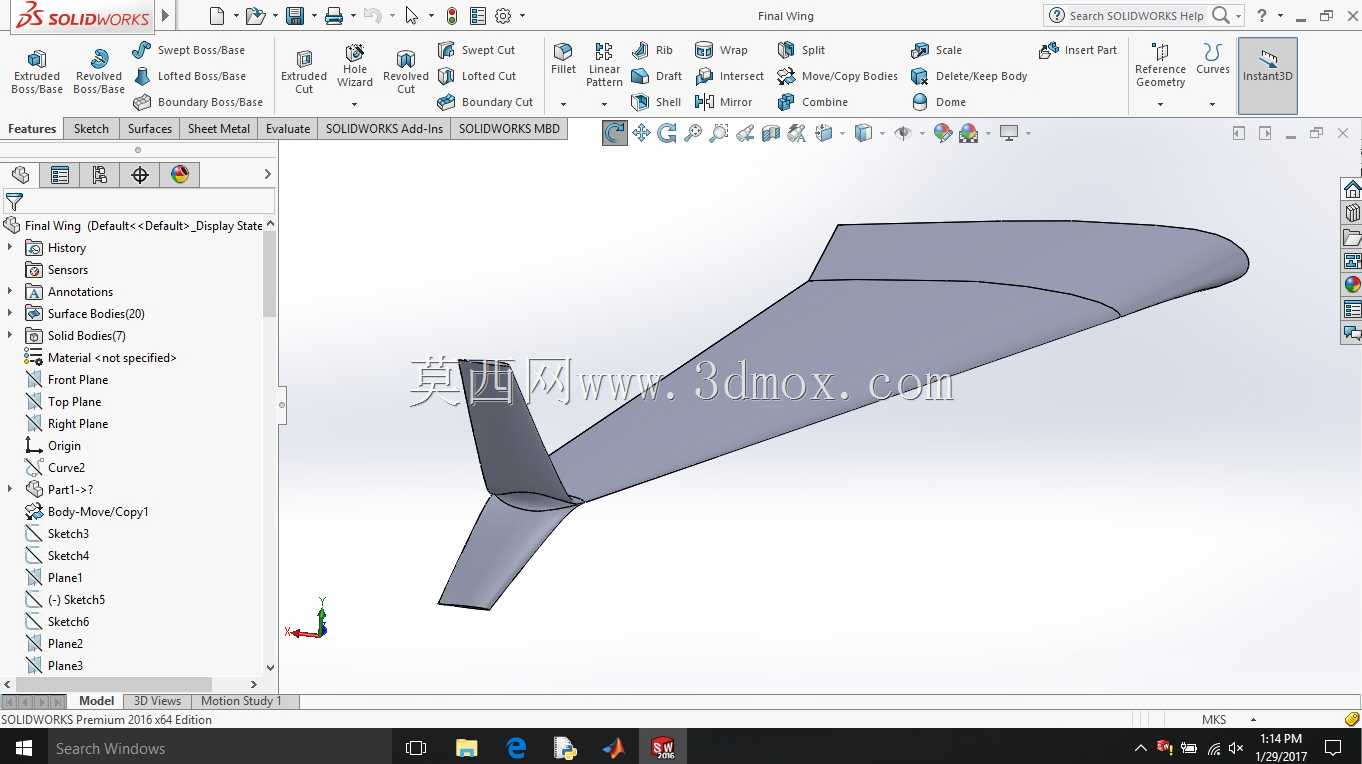

该模型还原的是窄体民用干线客机的核心升力部件机翼，对应机型是当前民航领域保有量极高的单通道客机，这类机翼的应用场景覆盖国内中短程干线客运、支线货运、民航机务实训、航空院校气动教学等多个领域，是民用航空器设计中直接决定飞行效率、燃油经济性与起降性能的核心结构。从实际用途来看，机翼的核心作用是在飞行过程中通过上下翼面的压差产生足够升力，承担整机油料存储、发动机挂载、襟翼缝翼等增升装置安装、起落架舱容纳的功能，翼梢加装的小翼结构能够有效削弱翼尖涡流强度，降低巡航阶段的诱导阻力，减少飞行过程中的燃油消耗，提升航段运营的经济性。从功能特性来看，该模型还原了机翼的典型翼型剖面，沿展向的翼型厚度、弦长呈现渐变设计，翼根区域厚度更大以承担机身传递的全部升力载荷，翼尖区域弦长收窄、厚度减薄以降低翼尖涡流影响，翼梢小翼与主翼的过渡曲面做了顺滑处理，避免气流在衔接位置产生分离，匹配巡航阶段的典型来流角度，能够在高亚音速飞行状态下维持稳定的气动性能。从设计思路来看，整个机翼的建模遵循航空部件的气动设计逻辑，首先确定翼根到翼尖的多个控制剖面翼型，通过放样曲面构建主翼的主体气动外形，再根据翼梢小翼的倾斜角度、外撇尺寸构建小翼结构，对主翼与小翼的衔接位置做曲率连续处理，保证整个机翼外表面的顺滑度，避免曲面突变带来的附加气动阻力；建模过程中保留了机翼的结构分区逻辑，预留了襟翼、缝翼、副翼等操纵面的安装边界，能够匹配后续操纵机构的装配需求，也可用于气动仿真的网格划分与流场计算。从安装边界来看，机翼根部的对接面完全匹配对应机型机身的翼盒安装位置，对接区域的轮廓尺寸符合该机型机翼与机身的装配公差要求，沿展向的长度、翼根处的弦长、翼型最大厚度位置都贴合真实机型的尺寸参数，小翼的外伸高度、倾斜角度也与真实机型的翼梢小翼参数一致，既可以用于航空科普场景的展示装配，也可以作为民航机务培训的结构认知教具，还能导入仿真软件开展不同飞行工况下的气动效率计算，验证小翼结构优化对减阻效果的实际影响。
