全方位移动机器人用麦克纳姆轮结构设计

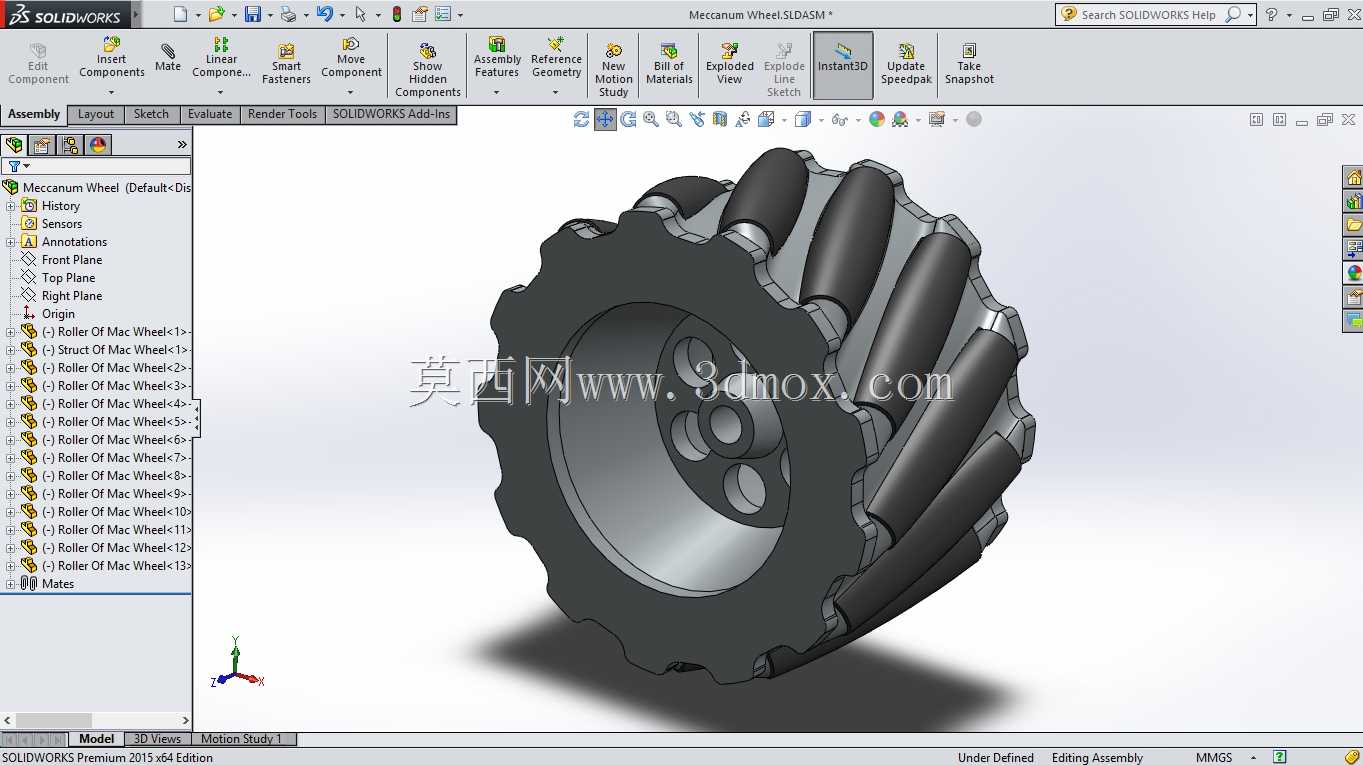

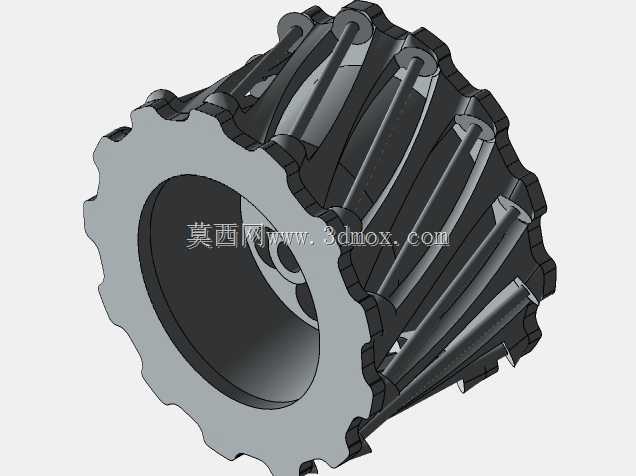

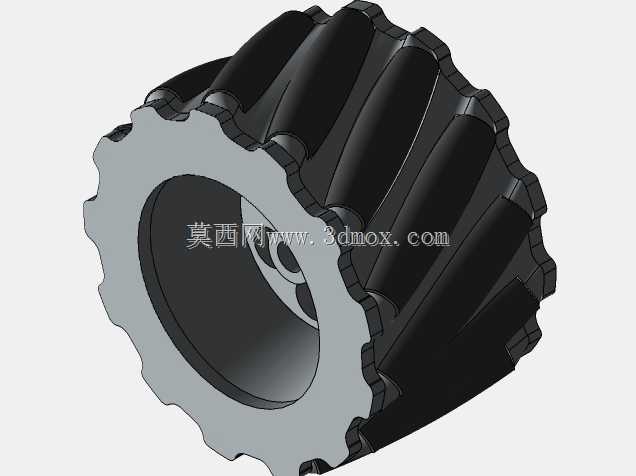

做移动机器人行走机构选型的时候，麦克纳姆轮是实现平面内全向移动绕不开的核心部件，这套结构的辊子排布逻辑直接决定了整车的移动精度与负载表现。不同于普通脚轮只能沿固定转向行进，该轮体的周向均匀分布了多组轴线与轮体主轴线呈固定夹角的自由辊子，每个辊子都可以绕自身轴线自由转动，当四个同规格麦克纳姆轮按照特定旋向组合安装在车体底盘四角时，通过调整不同轮组的转速差与转向组合，就能在不改变车体朝向的前提下，实现前进、后退、横移、斜行、原地自旋等任意方向的移动动作，特别适合在狭窄仓储通道、精密装配工位、狭小作业舱室这类空间受限的场景下使用，能大幅缩减设备的转弯半径与作业所需空间。从结构设计层面看，轮体主体采用一体式辐板结构，中心设置了与驱动轴配合的安装孔位，周边预留的减重孔在保证轮体结构强度的前提下有效降低了整体自重，轮缘的齿状定位结构用来固定周向排布的辊子安装座，每个辊子的外轮廓都经过包络计算，确保轮体滚动过程中始终有辊子母线与地面接触，避免行走过程中出现颠簸、跳轮的问题。设计时需要重点关注安装边界尺寸，轮体的总宽度要匹配底盘的安装空间，中心安装孔的轴径公差要与驱动输出轴保持一致，辊子的外圆包络直径决定了整车的底盘离地高度，安装时要保证四个轮组的接地平面度误差控制在合理范围内，避免个别轮组悬空导致动力分配不均、行走跑偏的问题。辊子外层通常包覆高摩擦系数的弹性材质，既可以提升与地面的附着力，又能吸收行走过程中的小幅振动，降低运行噪音，适配环氧地坪、硬化水泥地面、平整瓷砖地面等多种常见工业作业地面。这类轮组广泛应用于AGV搬运小车、智能巡检机器人、仓储分拣移动平台、赛事用全向移动机器人等设备上，在做三维结构匹配时，需要同步考虑轮体与驱动电机、减速箱、安装支架的配合间隙，预留出足够的走线与维护空间，确保轮体转动过程中不会与底盘其他结构件发生运动干涉。
