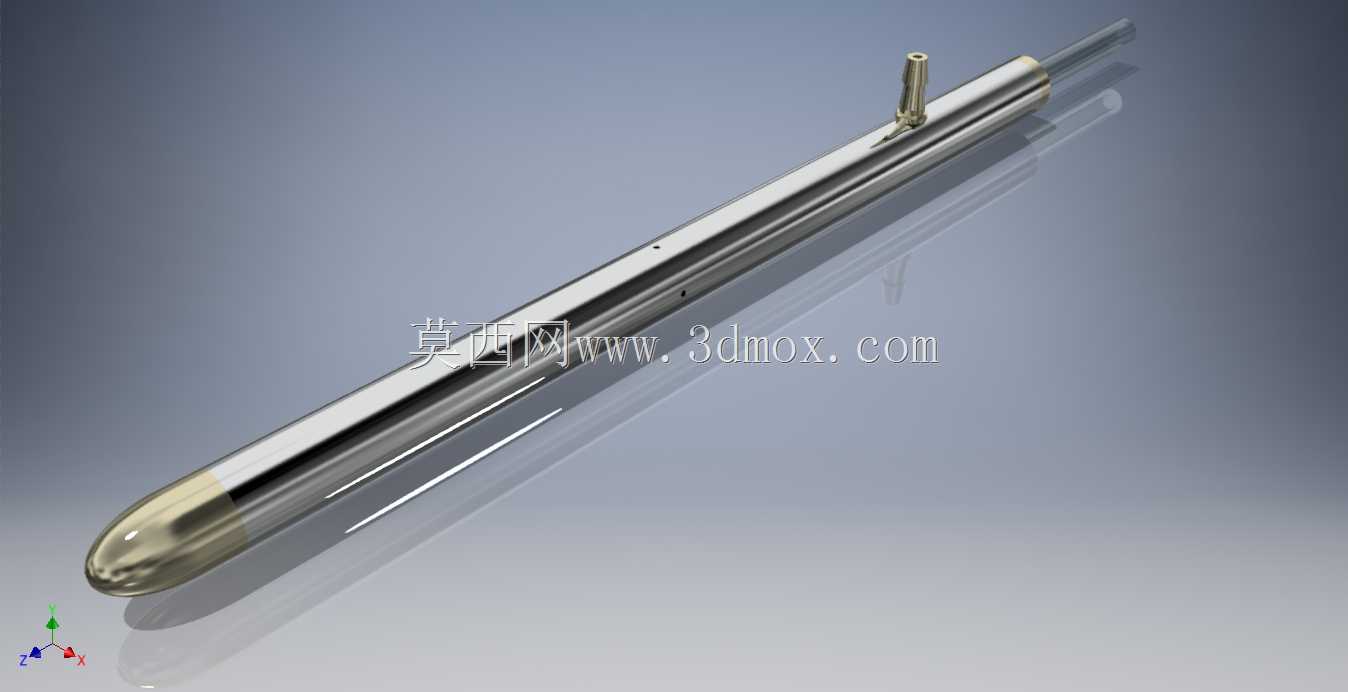

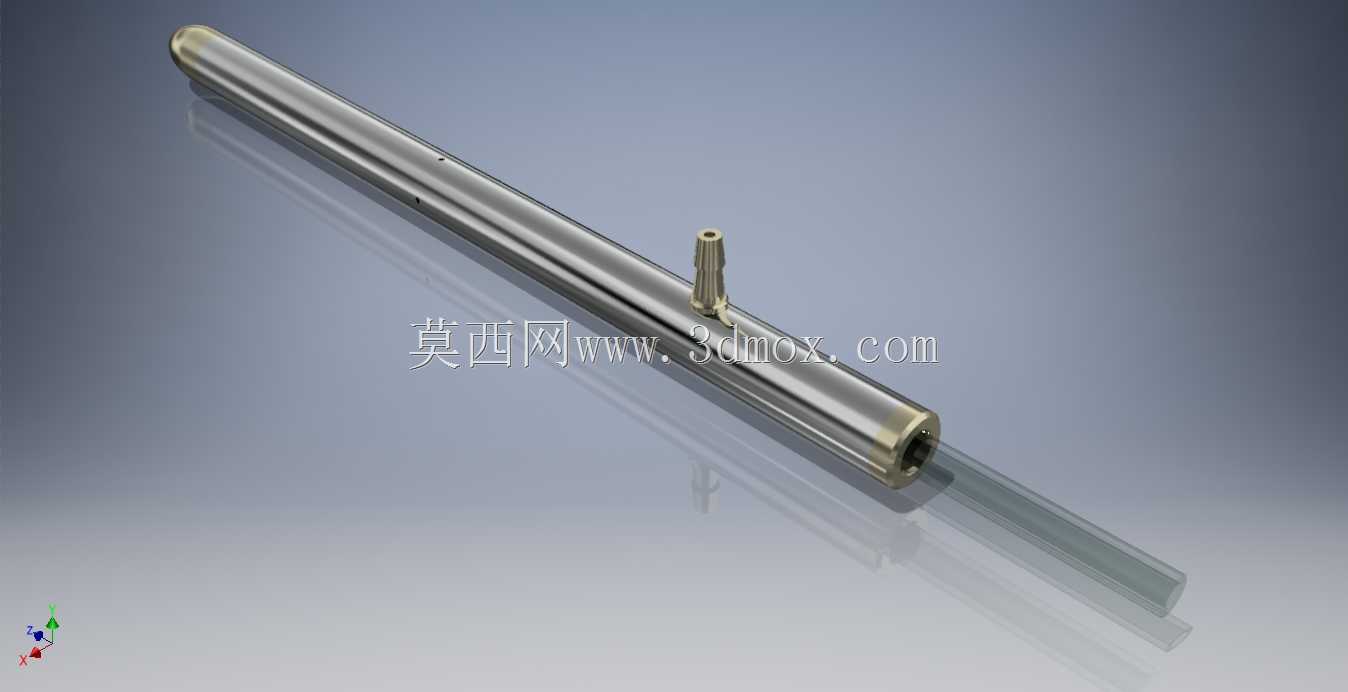

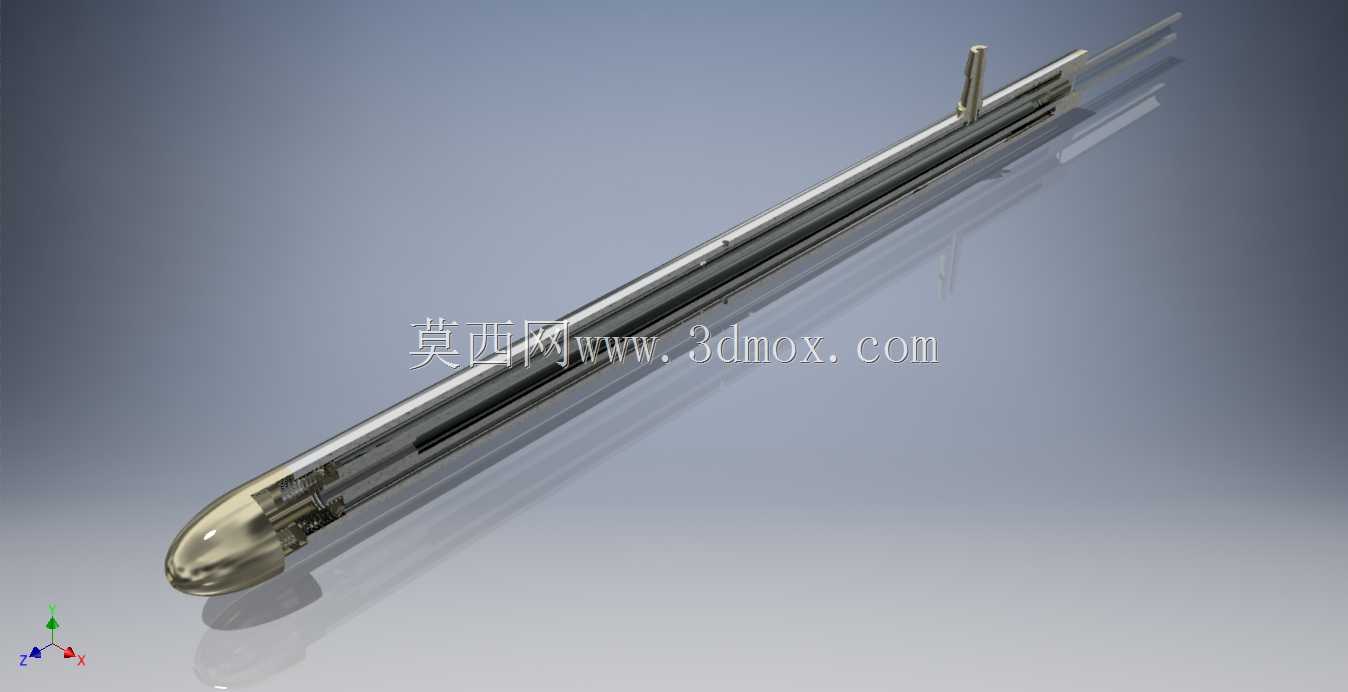

RC航模用小型空速测量皮托管结构

这款小型皮托管是专为RC遥控飞机设计的气动测量核心部件，主要应用于固定翼航模、涡喷航模、大型滑翔机等需要实时获取飞行空速的场景，是航模飞控系统感知飞行状态的关键传感配套结构。在实际飞行过程中，皮托管通过正对气流方向的总压孔采集气流总压，侧面的静压孔采集环境静压，配合压差传感器即可换算出当前飞行器相对于空气的飞行速度，为飞控系统的姿态控制、油门调节、失速预警提供核心数据支撑，避免航模在低速飞行时进入失速状态，也能帮助飞手在复杂气流环境下精准把控飞行速度，提升飞行安全性与操控精准度。从功能特性来看，这款皮托管采用细长流线型主体设计，头部为圆润的整流弹头造型，能够最大程度降低自身对周边气流的扰动，减少气流分离带来的测量误差，保证总压采集的准确性；侧部的静压孔开设在主体流场稳定的平直段区域，避开头部整流区与尾部安装区的气流紊乱位置，确保静压采集值与真实环境气压一致。顶部垂直伸出的小型气嘴用于连接导气管，将采集到的气压信号传导至机身内部的压差传感器，气嘴与主体采用一体化衔接结构，避免飞行过程中出现漏气、脱落的问题。在设计思路上，这款皮托管充分考虑了RC航模的轻量化安装需求，整体采用细长杆状结构，在保证结构强度的前提下尽可能缩减自身重量，避免给航模增加额外的负载；头部整流段的曲率经过多次气动优化，能够在亚音速飞行条件下保持稳定的流场分布，适配绝大多数RC航模的飞行速度区间。主体平直段的长度经过精准计算，既能够让静压孔处于不受安装座干扰的稳定流场区域，又不会因为长度过长导致飞行过程中出现杆体震颤，影响测量精度甚至出现结构断裂。从安装边界来看，这款皮托管通常安装在航模机头正前方或者机翼前缘未受机身、螺旋桨滑流干扰的位置，安装时需要保证皮托管的轴线与航模飞行方向保持平行，偏差角度控制在极小范围内，避免侧滑角带来的测量误差；杆体尾部预留的安装段可以配合碳杆或者塑料安装座固定在机身蒙皮上，安装后突出机身的长度经过匹配设计，既能够避开机身表面的附面层气流影响，又不会因为突出过长导致起降过程中发生磕碰损坏。整体结构简洁可靠，没有多余的复杂部件，既能够满足航模飞行时的空速测量精度要求，又具备足够的结构强度应对飞行中的气流冲击与轻微震动，是RC航模实现精准空速测量不可或缺的配套气动部件。
