星型排布活塞连杆径向引擎结构

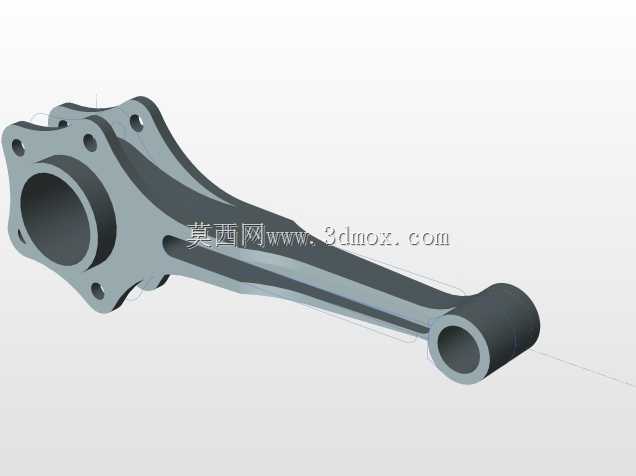

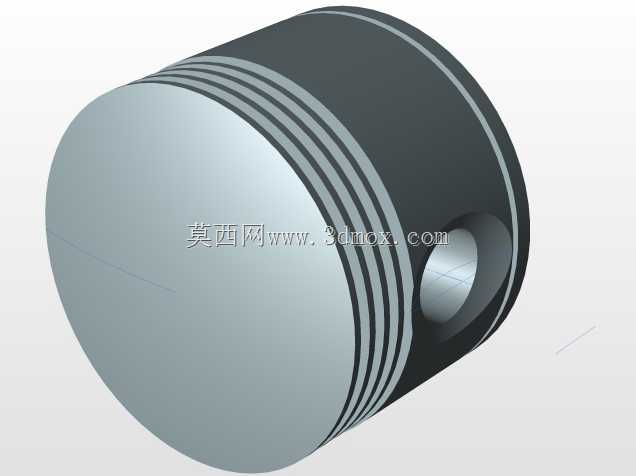

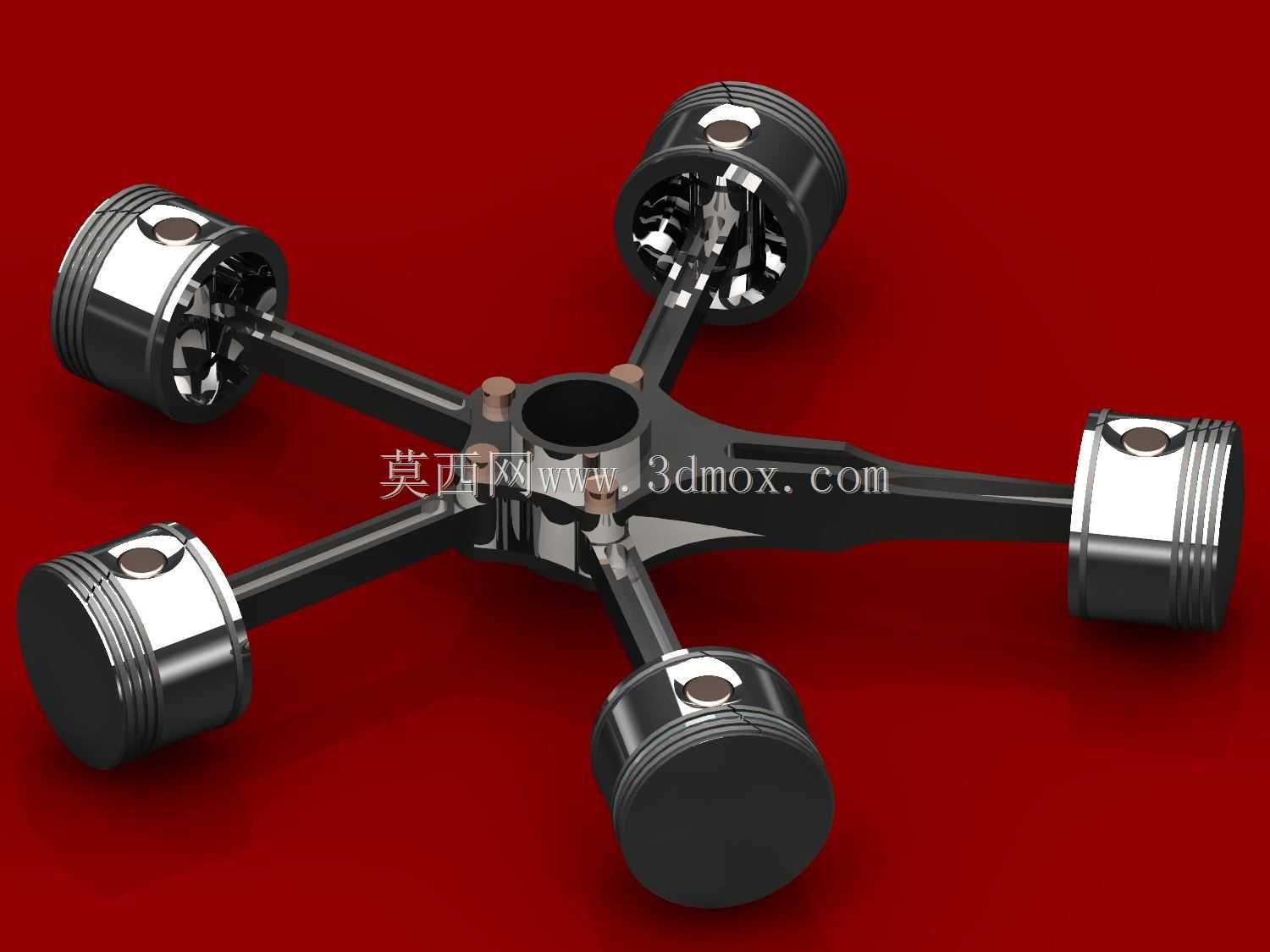

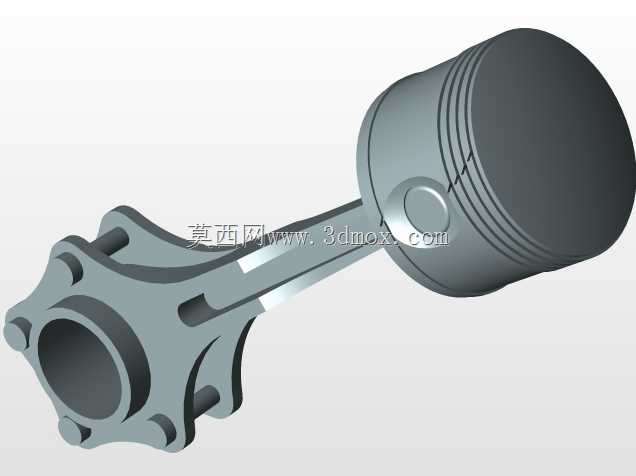

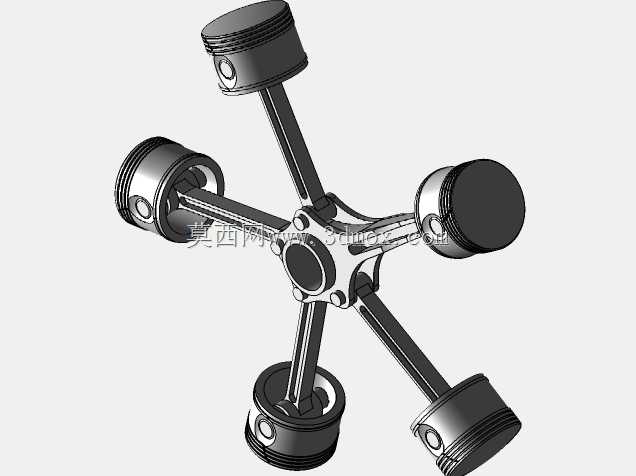

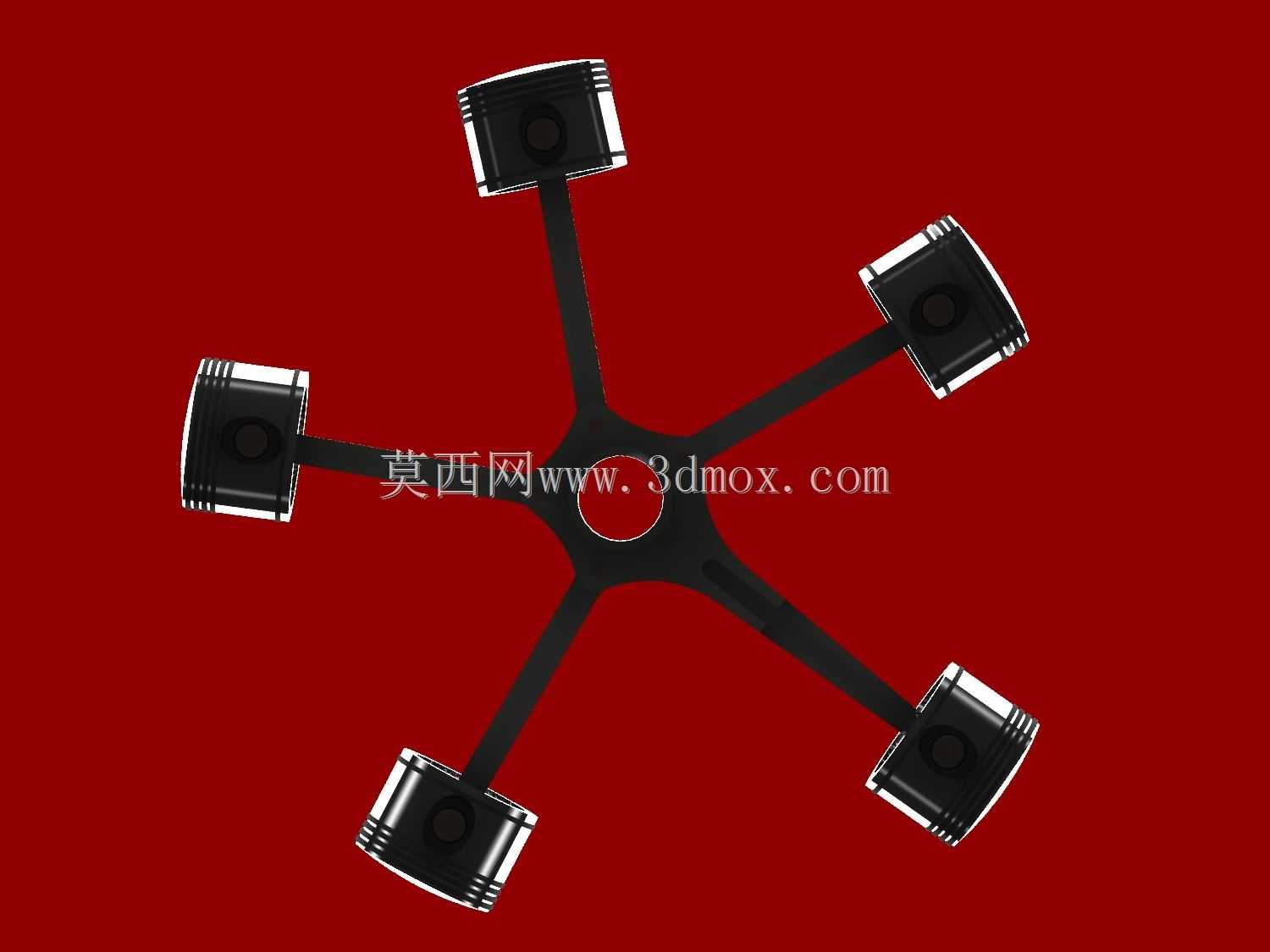

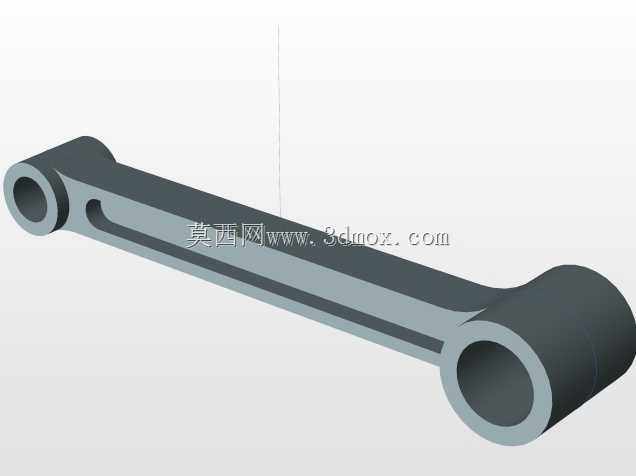

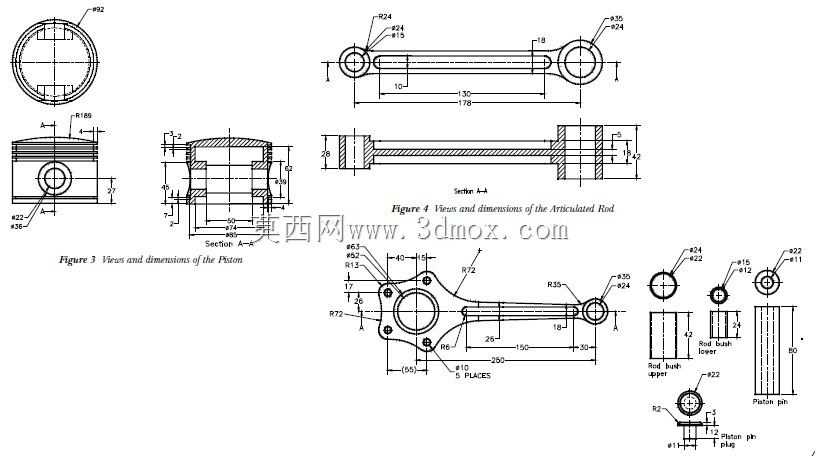

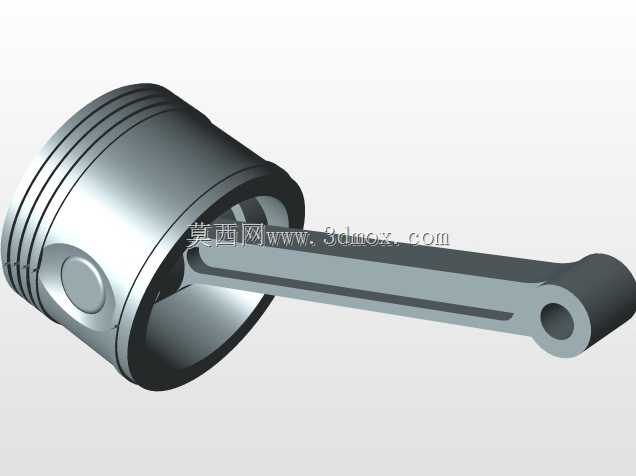

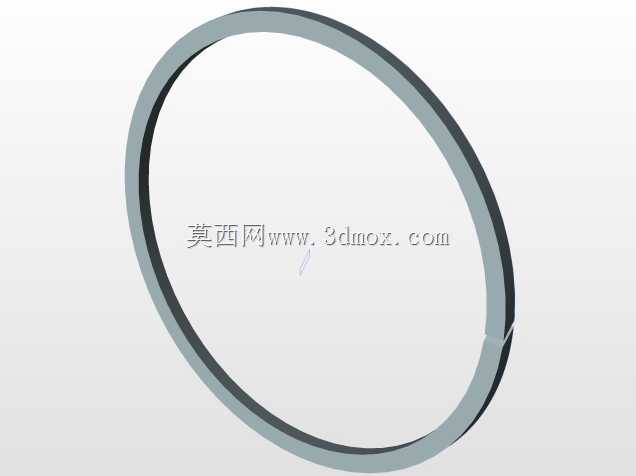

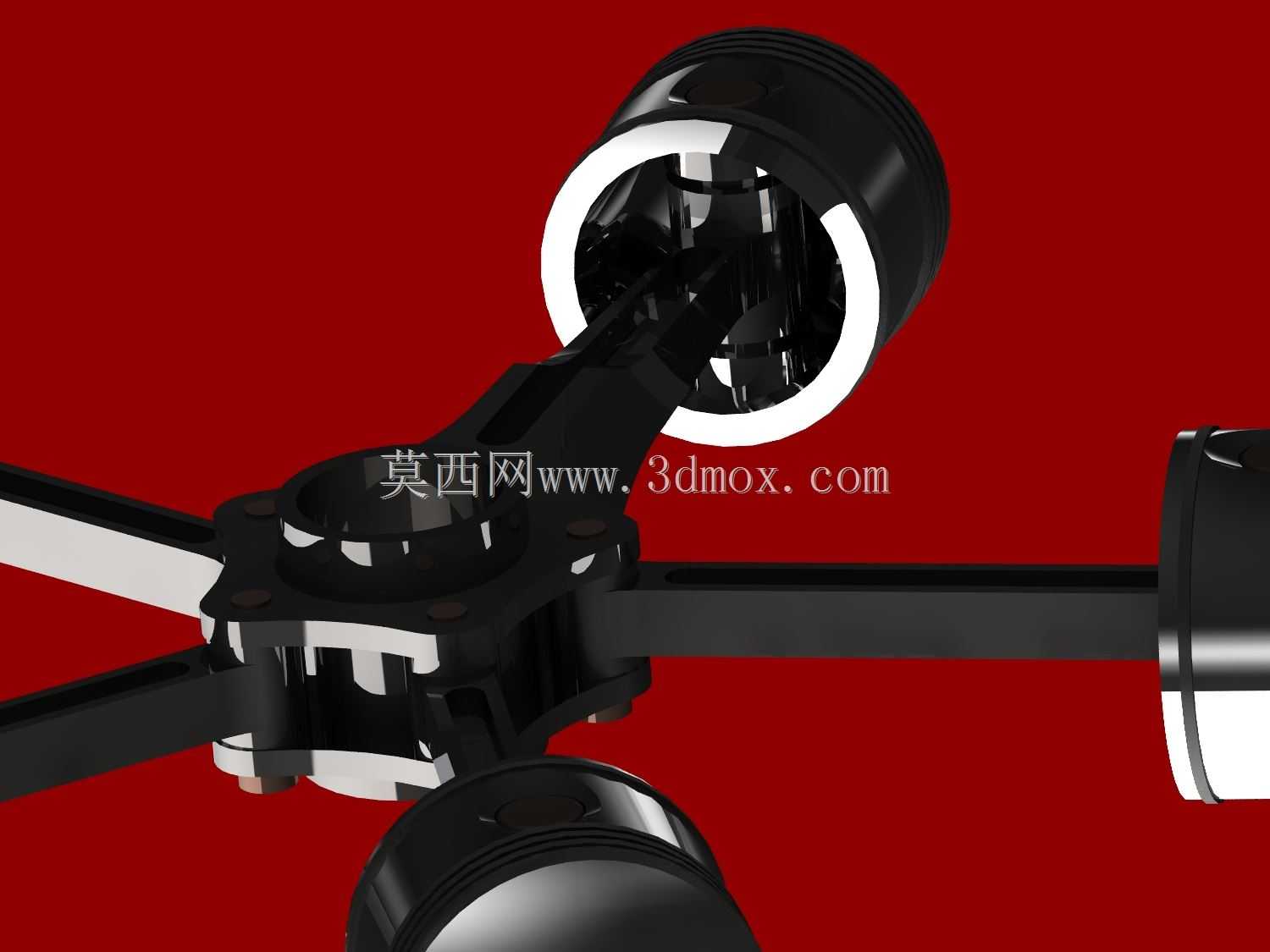

径向引擎是一类经典的动力输出装置，最早广泛应用于航空飞行器领域，凭借紧凑的径向排布结构，在同等排量下拥有更短的整机轴向长度，能够在狭小的机头安装空间内实现更大的动力输出，早期螺旋桨飞机、部分轻型通航飞行器、小型特种动力装备中都能见到这类结构的身影。这类引擎的核心结构围绕中心曲轴做圆周排布，多组活塞连杆组件均匀分布在曲轴周围，相比直列、V型排布的引擎，径向结构的曲轴长度更短，运行过程中曲轴的受力更均匀，不需要额外设置厚重的平衡块来抵消往复惯性力，整机的自重可以得到有效控制，同时风冷散热条件更优，每一个气缸都能直接接触迎面气流，不需要设计复杂的水冷管路结构，在早期航空动力场景下可靠性表现十分突出。从结构设计逻辑来看，这款径向引擎采用五缸星型排布方案，五组活塞组件通过连杆与中心曲轴铰接，活塞采用裙部承力的经典结构，活塞环槽位置预留了密封件安装空间，能够保证气缸工作腔的气密性，避免做功过程中燃气泄漏影响动力输出。连杆采用分体式铰接设计，主连杆直接与曲轴曲柄销连接，其余副连杆通过铰接销与主连杆的基座部位相连，这种设计能够保证所有活塞的往复运动行程保持一致，做功时序均匀错开，让曲轴的动力输出更平顺，避免出现明显的运转抖动。在安装边界上，这类径向引擎的整体外轮廓呈正圆形，五个活塞的外端面构成了整机的最大外圆边界，中心曲轴的输出端位于结构正中心，安装时可以直接对接螺旋桨或者其他动力输入轴，轴向安装尺寸仅为单缸长度加上曲轴基座厚度，相比同排量直列引擎轴向尺寸缩短六成以上，非常适合对轴向安装空间有严格限制的动力场景。在实际运行过程中，五个气缸按照固定的点火顺序交替做功，曲轴每旋转两周即可完成五次做功循环，动力输出的连续性优于少缸数的直列引擎，同时因为所有气缸围绕中心对称布置，整机的质心与曲轴旋转中心完全重合，高速运转时的离心力可以实现自平衡，不需要额外加装平衡轴结构，进一步简化了整机的结构复杂度，降低了维护保养的难度。这类结构除了航空领域应用外，在小型特种摩托、定制化动力展示装置、小型应急发电机组中也有少量应用，凭借独特的星型外观和顺畅的运转特性，也常被用于机械结构教学演示场景，帮助学习者理解内燃机曲柄连杆机构的运动原理，掌握往复式动力装置的动力传递逻辑。
