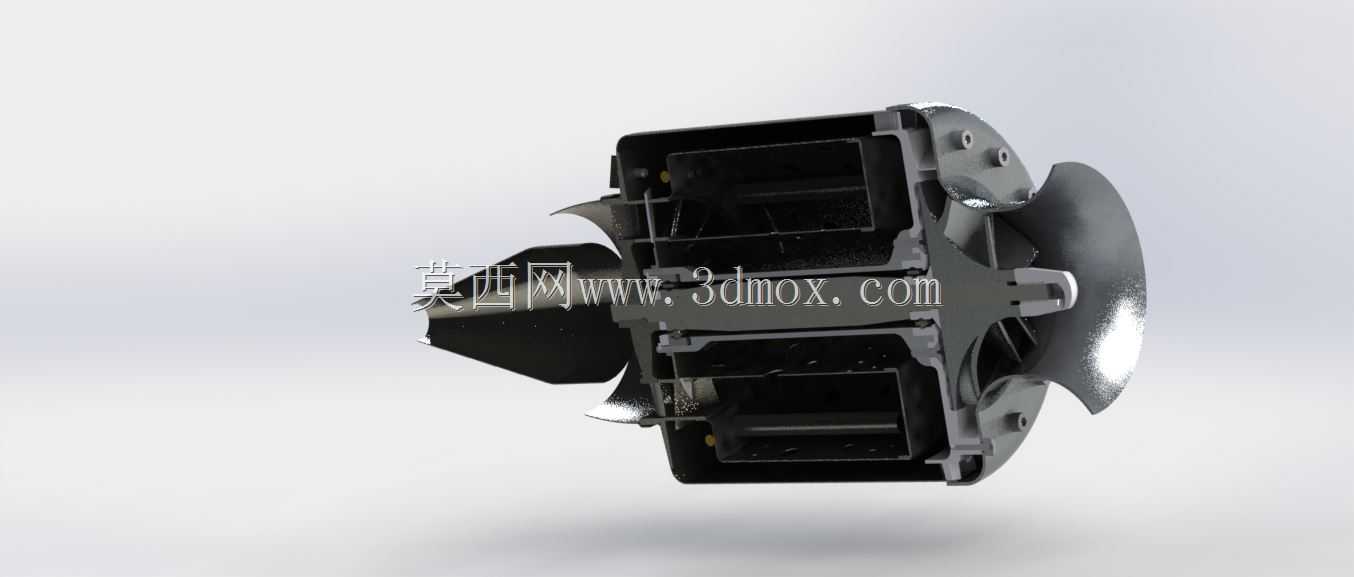

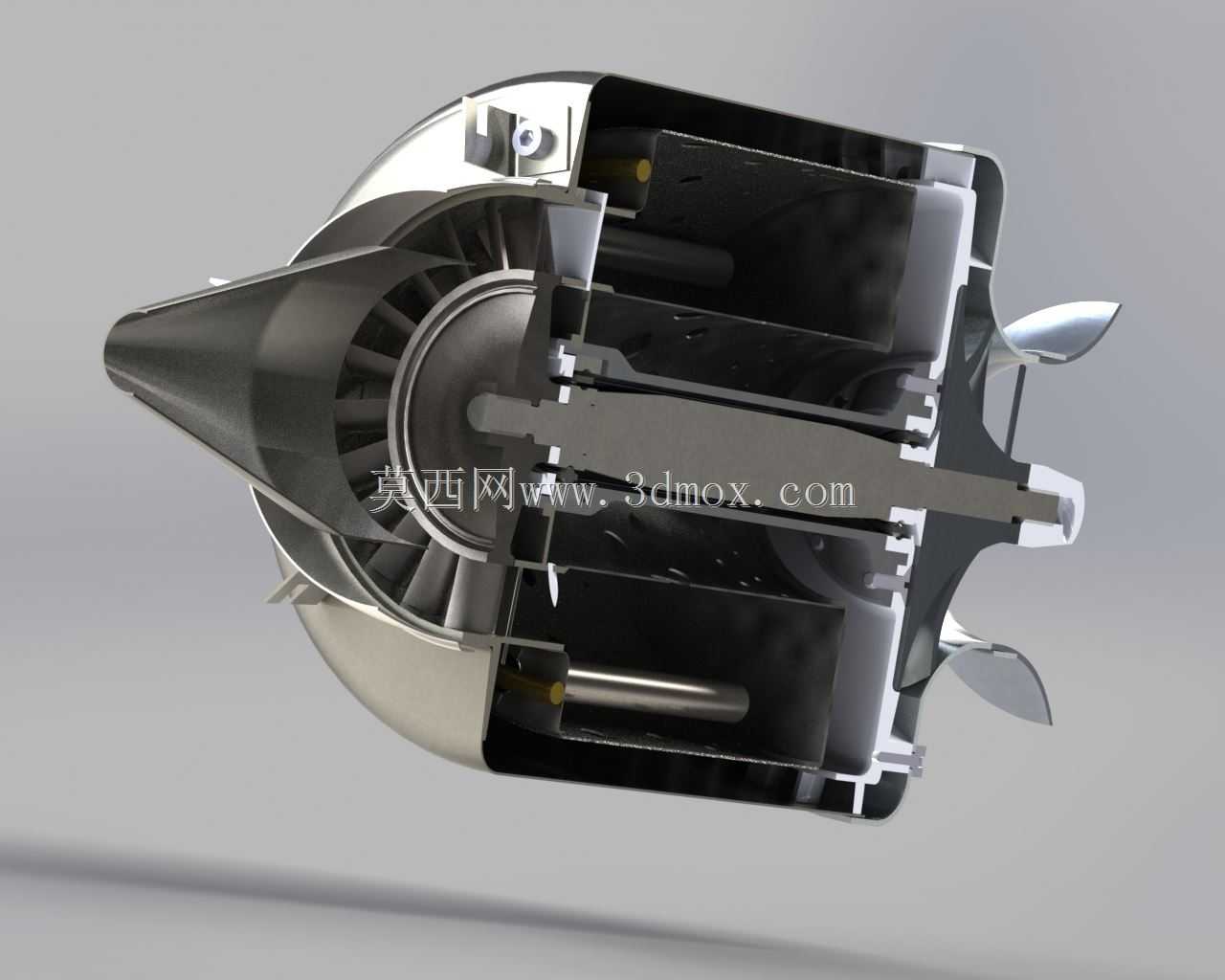

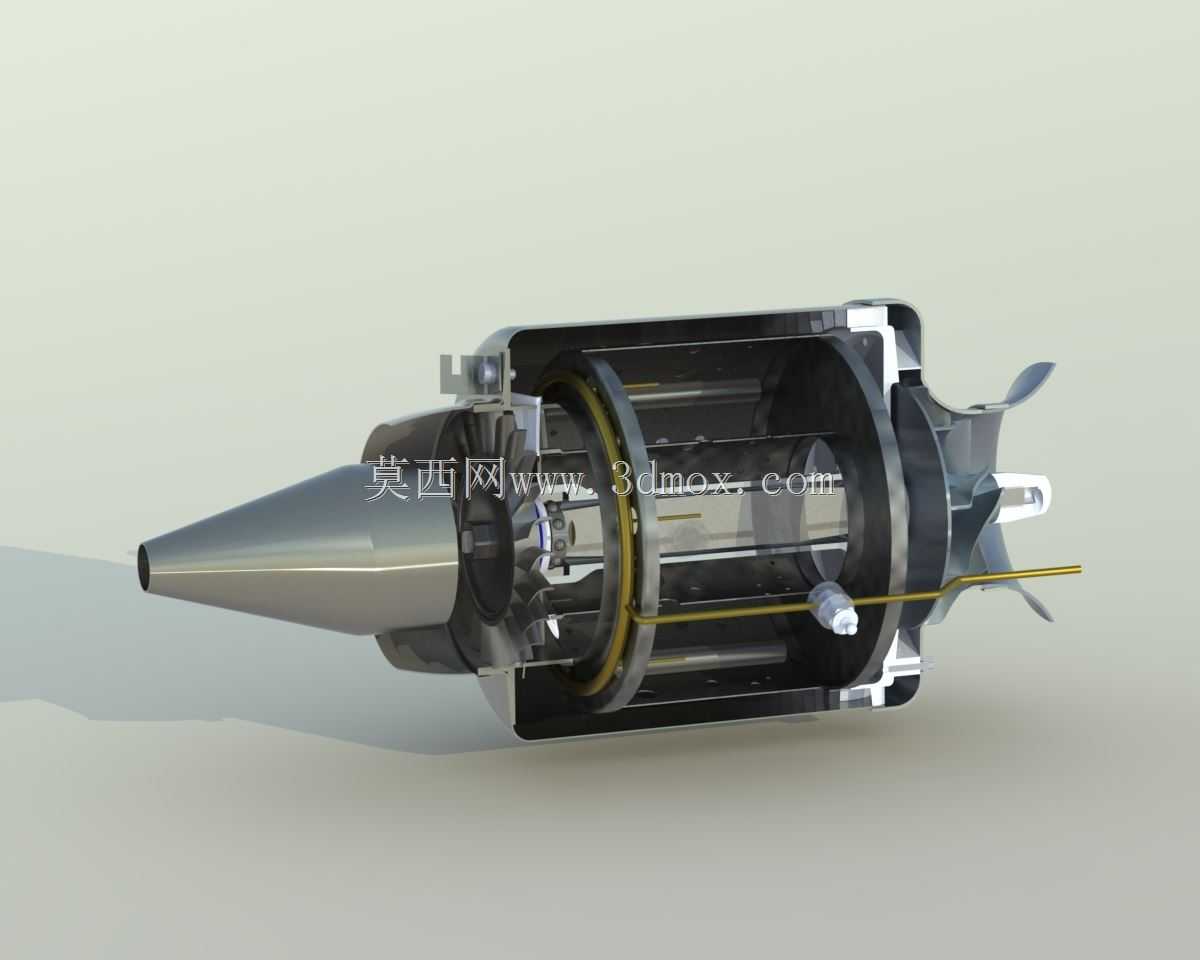

KJ66微型涡喷发动机剖面结构展示

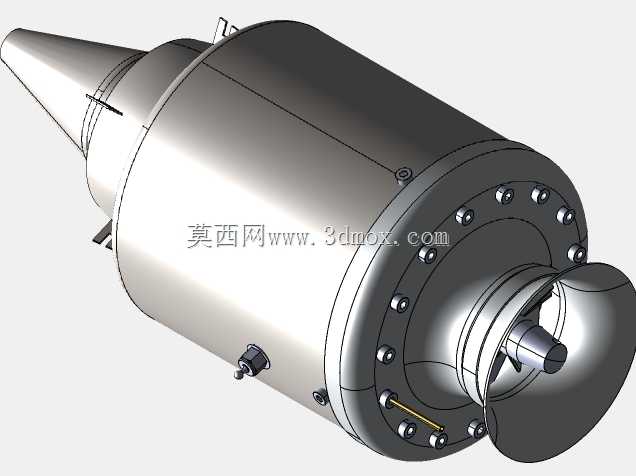

这款微型涡喷动力装置主要面向小型航空载具领域，可适配航模飞行器、小型试验无人机、微型靶机等对动力体积、重量有严苛要求的场景，也可作为航空动力教学的具象演示载体，帮助从业者直观理解喷气式动力的核心运行逻辑。从实际用途来看，该装置能够持续输出稳定的喷气推力，支撑小型载具完成高速飞行、姿态调整等动作，相比同级别活塞螺旋桨动力，它具备更高的推重比与更快的响应速度，适配高速飞行场景的动力需求。在功能特性上，该结构完整覆盖了涡喷动力的核心工作单元：前端进气锥负责对来流进行预压缩，引导气流平顺进入压气机段；多级压气机叶轮对进气进行逐级增压，提升气流压力能；燃烧室段可实现燃油与高压空气的充分混合燃烧，将化学能转化为高温高压燃气的内能；涡轮段则承接高温燃气的冲击，将部分能量转化为旋转机械能，驱动前端压气机持续运转；尾喷段对做功后的燃气进行整流加速，最终高速喷出产生向前的推力。从设计思路来看，该结构采用紧凑化集成布局，将压气机、燃烧室、涡轮、传动轴、支撑结构等所有功能单元整合在极小的筒型空间内，各部件的流道衔接经过平滑过渡处理，尽可能降低气流在内部流转过程中的压力损失；剖面结构的设计清晰展现了各部件的装配位置与配合关系，既可以作为结构设计的参考基准，也能直观呈现动力的工作流程。在外形尺寸与安装边界上，该装置整体为回转体构型，最大径向尺寸适配小型载具的机身安装空间，轴向长度紧凑，安装时需预留前端进气的通畅流道空间，以及后端尾喷的排气延伸空间，同时要考虑燃油管路、点火线路的布设位置，保证动力运行时进气无遮挡、排气不受阻，周边结构能够耐受尾喷口排出的高温燃气影响，整体安装边界规整，便于在小型航空载具的机身段内进行集成固定。
