多旋翼无人机挂载相机三轴防抖云台结构

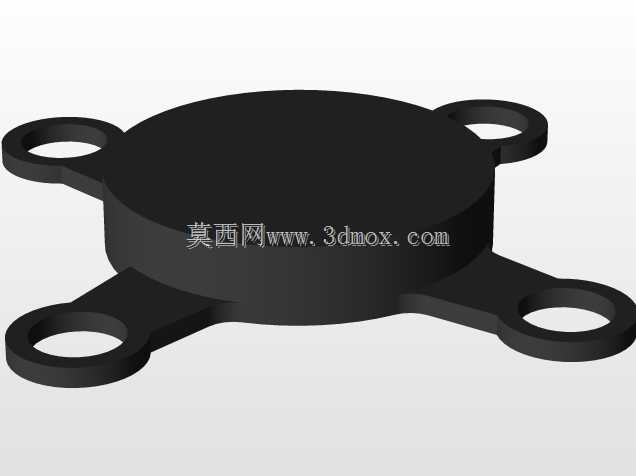

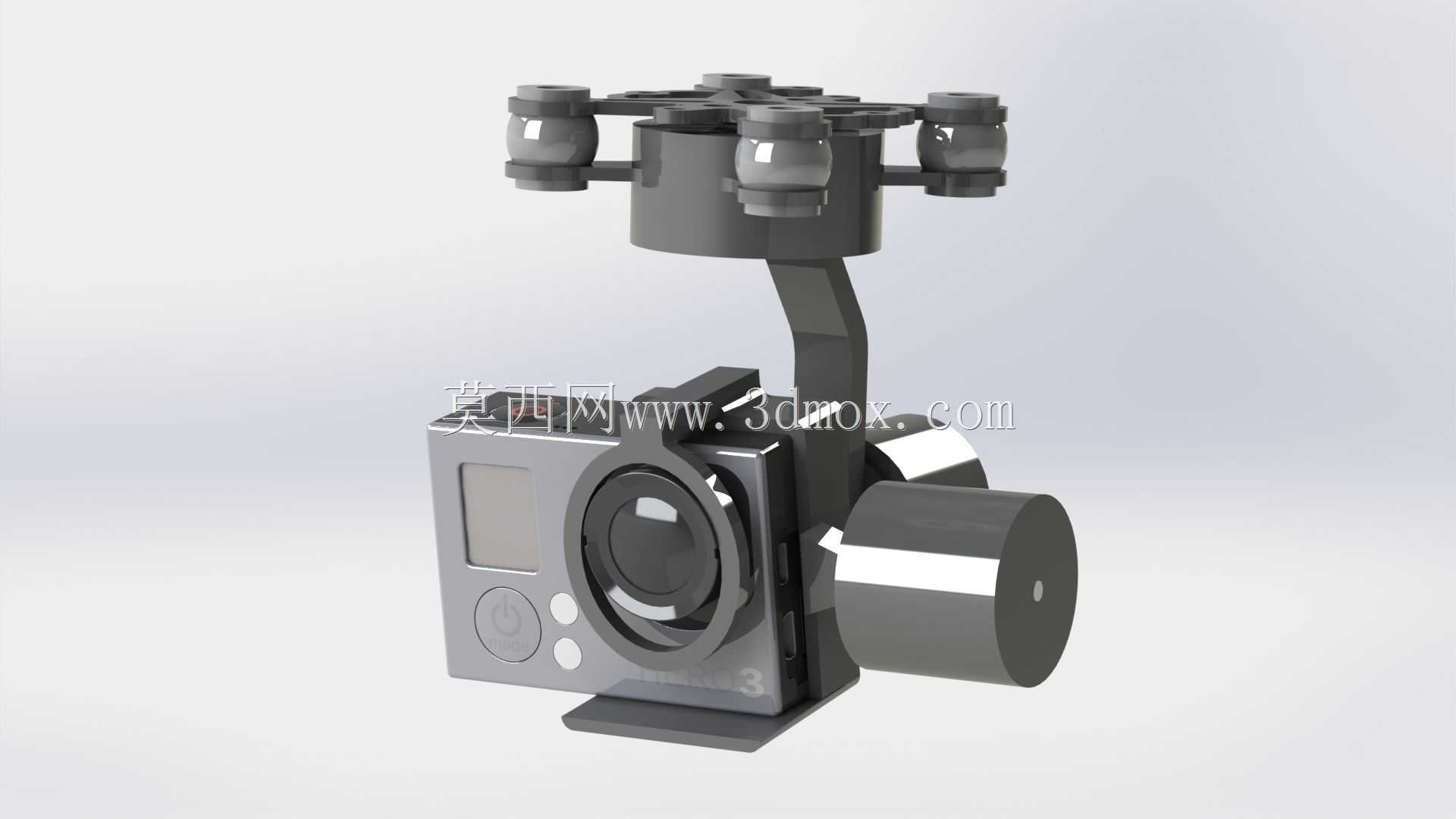

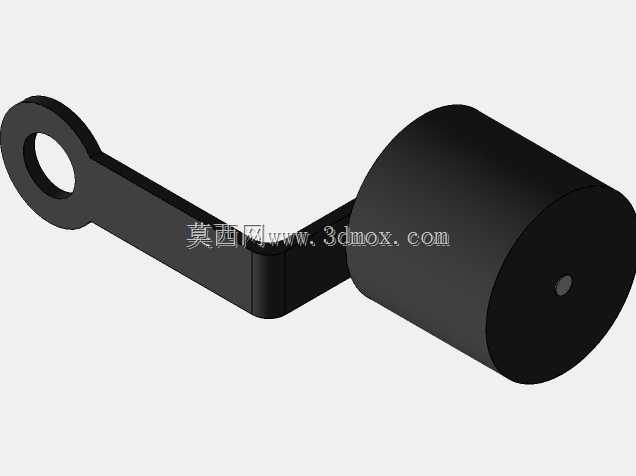

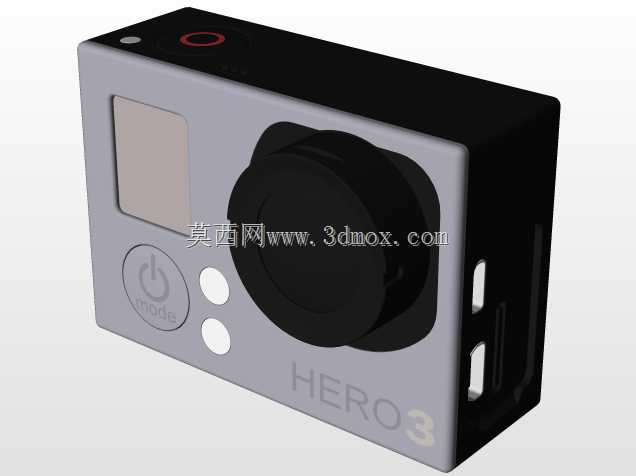

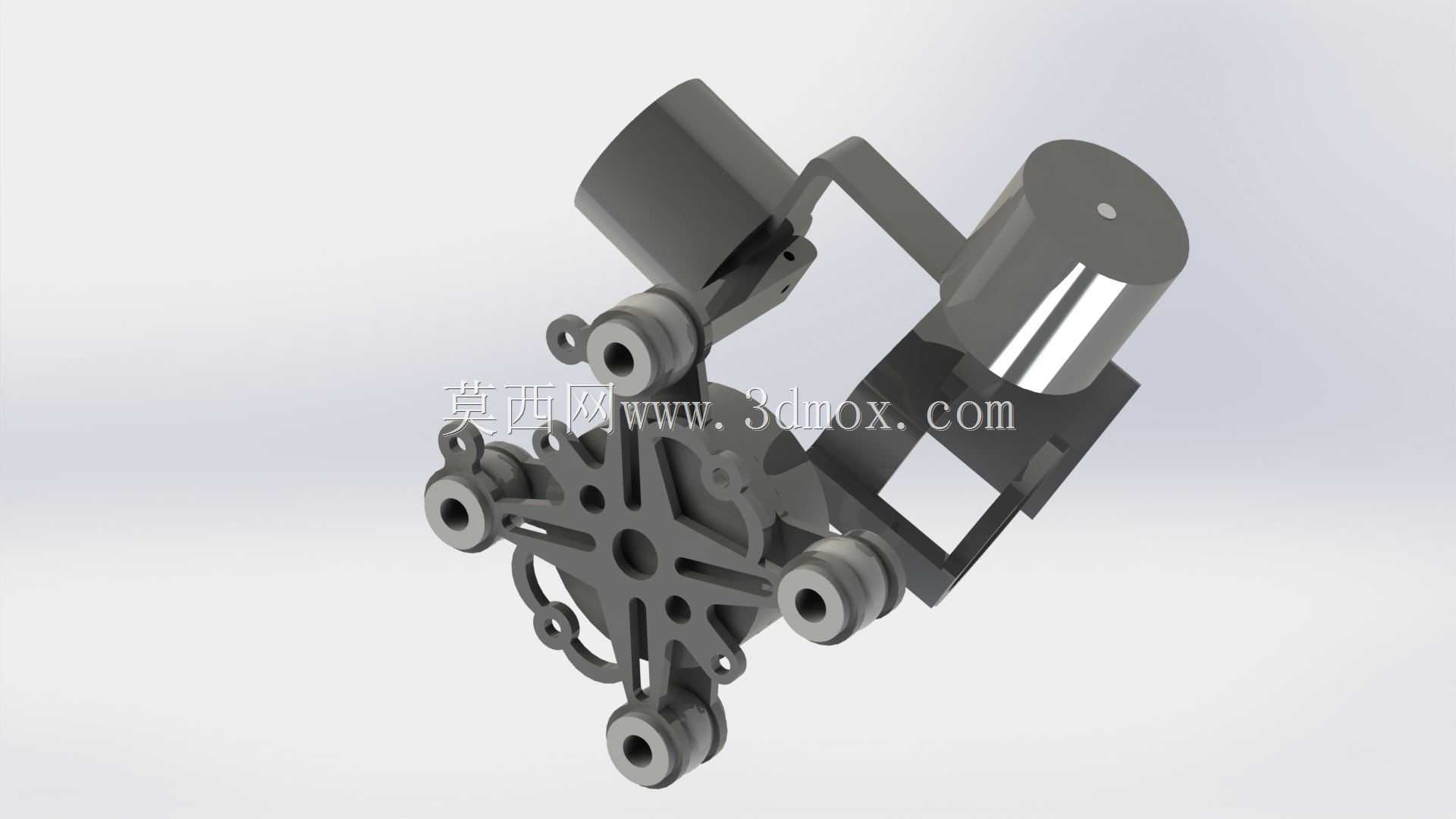

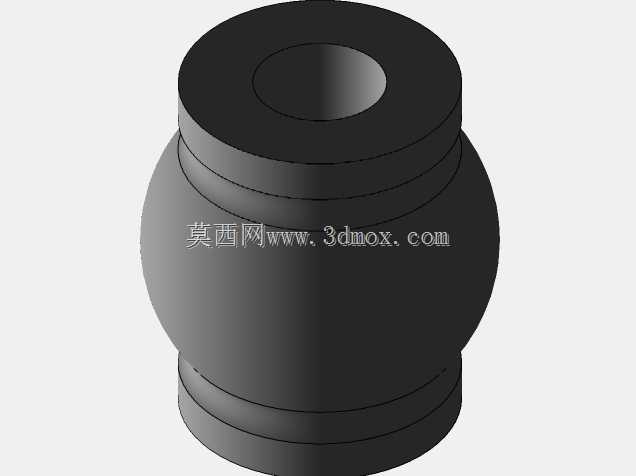

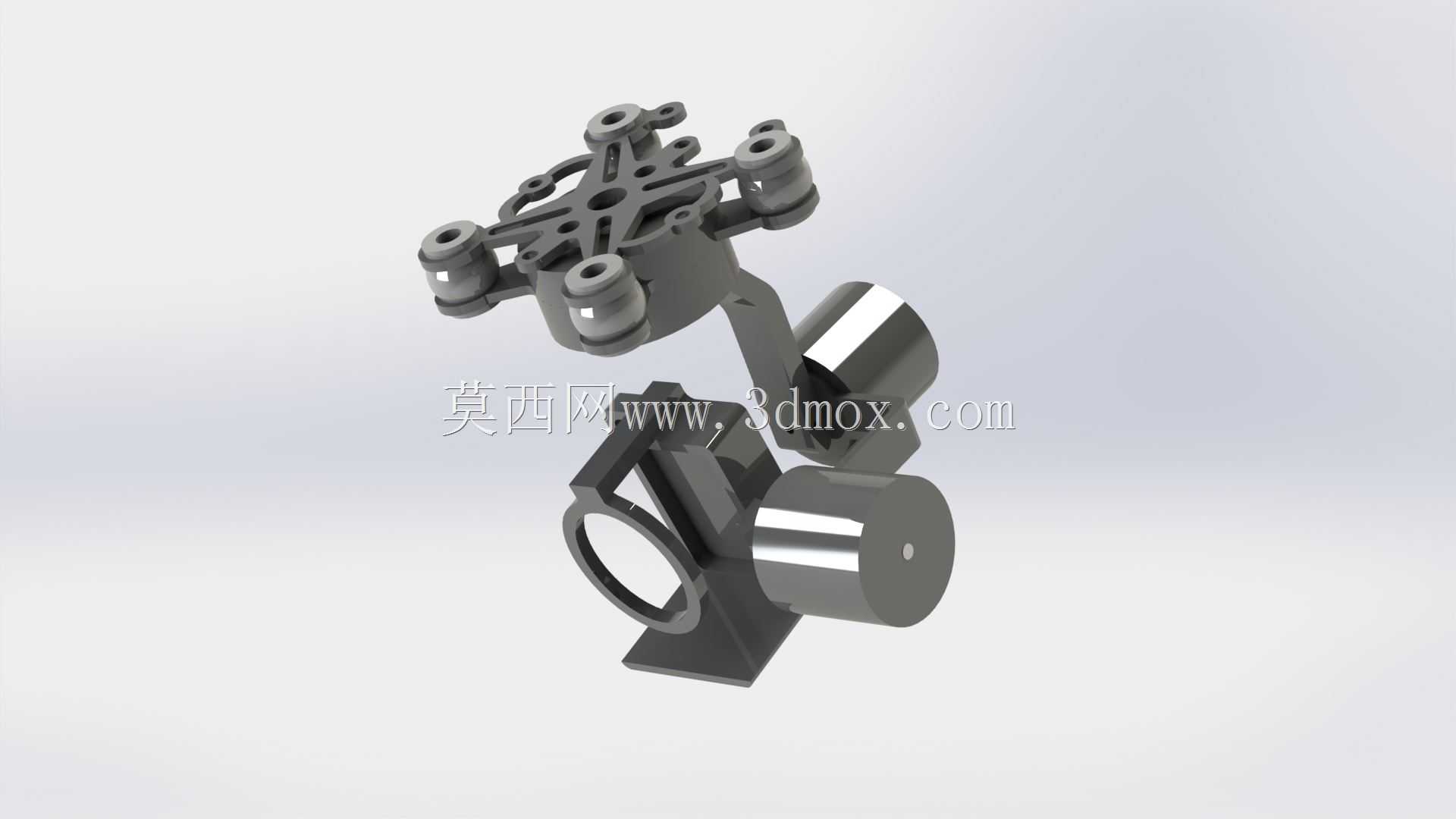

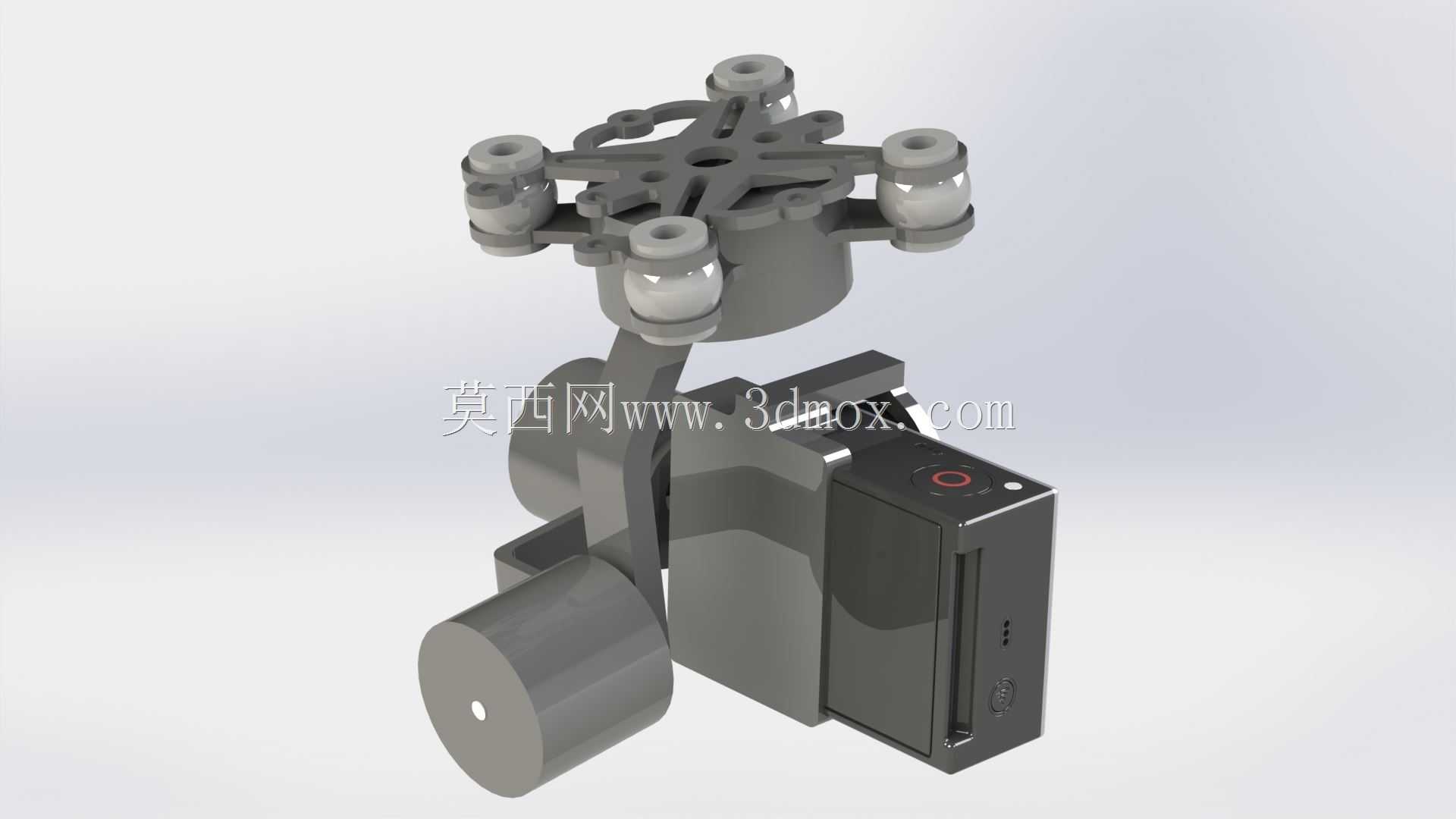

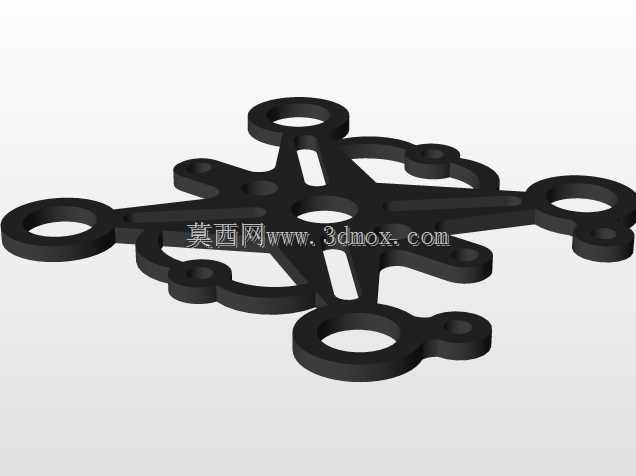

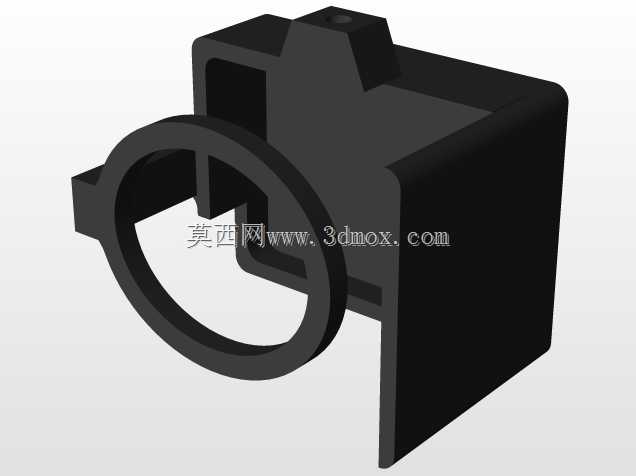

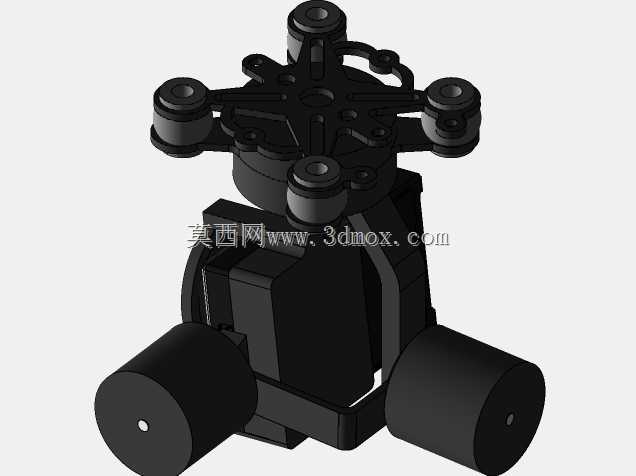

该结构主要面向小型多旋翼航拍飞行器的机载影像稳定场景，解决飞行器飞行过程中机身姿态抖动、气流扰动带来的画面偏移、模糊问题，为机载运动相机提供三个轴向的姿态补偿能力，保障航拍画面的平稳输出，可适配消费级航拍、小型巡检无人机的影像挂载需求，在低空航拍、电力巡线、农林植保影像记录等场景中都能发挥稳定作用。整套结构采用四连杆式万向节传动逻辑，三个转动轴分别对应航向、俯仰、横滚三个姿态维度，每个轴向都预留了驱动元件的安装位，可搭配小型伺服电机实现实时姿态调整，抵消机身传来的晃动量。上部的挂载顶板设置有四个均布的缓冲连接座，可通过减震球与无人机机身机架连接，进一步过滤机身动力系统传来的高频振动，避免振动直接传递到相机端影响成像质量。中部的弯折支撑臂采用一体化弯折构型，在保证结构强度的同时尽可能缩减整体占用空间，避让相机镜头与操控按键的操作区域，不会遮挡相机的拍摄视野，也不会干涉相机按键的手动操作。下部的相机固定位采用贴合运动相机外形的框型夹持结构，可牢牢固定对应尺寸的运动相机，夹持位预留了相机屏幕、镜头、功能按键的避让空间，安装后无需拆卸云台即可完成相机的参数调整、按键操作与存储卡更换。设计过程中重点考量了安装边界的适配性，整体结构的径向尺寸控制在小型运动相机的外接圆范围内，不会超出常规多旋翼无人机的起落架容纳空间，安装后不会影响无人机的起飞降落与飞行姿态控制；上部挂载接口的孔位间距适配主流消费级无人机的底部安装孔距，可直接通过减震组件完成快速挂载，无需额外定制转接配件。结构的转动关节处预留了轴承安装位，可搭配微型轴承降低转动阻尼，让轴向调整动作更加顺滑无卡顿，保证姿态补偿的响应速度足够跟随机身的快速晃动，避免出现画面迟滞、抖动残留的问题。需要注意的是上部顶板的安装尺寸可根据实际挂载的无人机机型进行适配调整，针对不同机架的安装孔位可灵活修改顶板的连接孔位置，无需改动下部的云台主体结构即可适配不同的挂载平台，整套结构的受力路径经过优化，挂载相机后的重心落在三个转动轴的交点位置，可降低驱动元件的负载，提升姿态调整的精度与响应速度，减少不必要的动力损耗。
