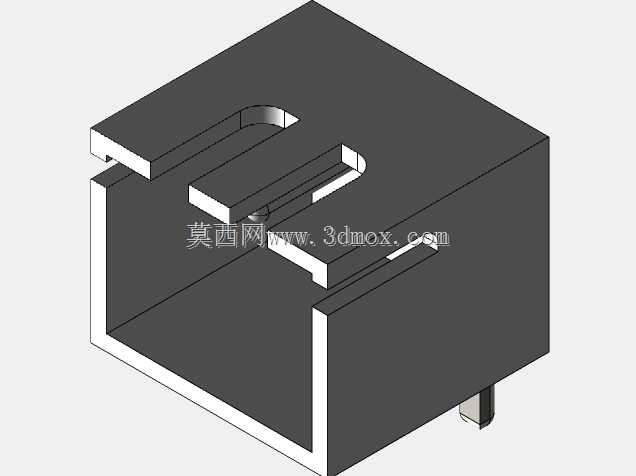

2针JST XH直角白色针座接插件结构

这款2针规格的直角针座接插件，是电子设备内部线束连接场景中极为常用的互联部件，日常在消费电子控制板、小型工控驱动板、智能家居模组、3D打印机主控板等设备的板对线连接环节都能见到它的身影，主要承担板端信号传输、小电流供电的连接功能，相比直插式同规格接插件，直角出线的结构能大幅压缩板件上方的垂直空间占用，适配外壳内部净空高度有限的紧凑装配场景。从结构设计逻辑来看，该接插件采用针座与塑壳一体化的直角弯折布局，插针从塑壳底部垂直伸出用于穿过PCB板焊接固定，插接端则沿平行于板面的方向开口，供配套的胶壳端子插入，这种布局能让线束走线方向与板面平行，避免线束垂直向上翘起导致的装配干涉，也能减少线束受外力拉扯时对焊接点的直接作用力，提升连接可靠性。塑壳部分采用白色绝缘阻燃材质，内部设置有两道对称的定位卡槽，一方面用于和配套胶壳的倒扣结构卡合锁定，防止设备运行过程中受振动出现接插件松脱的问题，另一方面卡槽的导向结构能让端子插入时自动对位，避免插针被外力顶弯变形。插针采用黄铜基材镀锡处理，保证焊接时的上锡性能，同时降低接触电阻，适配2.5mm间距的标准JST XH系列配套端子，针位间距公差控制在行业通用的±0.05mm范围内，保证和同规格公端胶壳的互换性。安装边界方面，该针座焊接到PCB板时，需要在板上预留两个对应间距的插针过孔，过孔直径通常设置为0.8mm即可满足插针穿过与焊锡填充需求，塑壳本体在板面的投影占用区域为矩形，布局时需要在插接方向预留至少8mm的操作空间，方便工人插接线束时的手指操作，同时塑壳侧面距离周边板上高元件的距离建议不小于2mm，避免塑壳安装时出现卡滞。塑壳顶部的防呆结构设计为不对称的凸起，能从根源上避免公端胶壳反插导致的针位错位、信号接反问题，在批量装配场景下能有效降低人工操作的失误率。插针伸出塑壳底部的长度控制在3mm左右，既能保证穿过常规1.6mm厚度的PCB板后露出足够的焊接长度，也不会因为伸出过长导致波峰焊时焊锡爬升到塑壳内部影响插接配合。
