适配大疆无人机遥控器的iPad散热固定支架

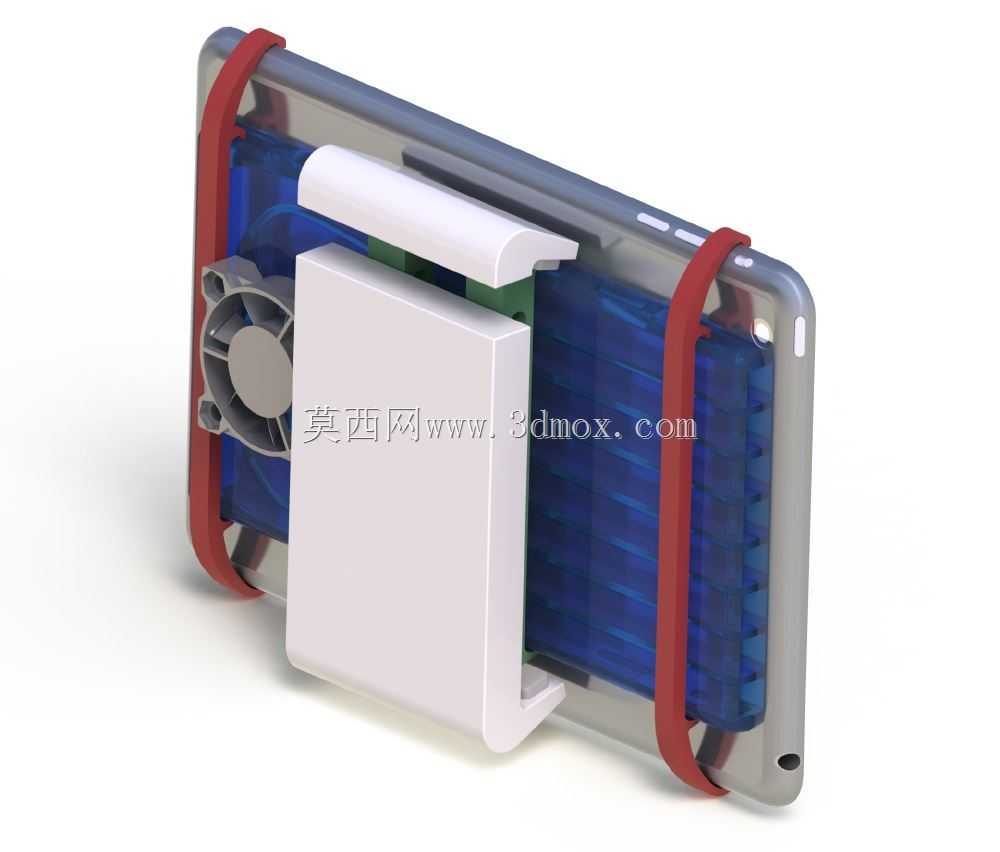

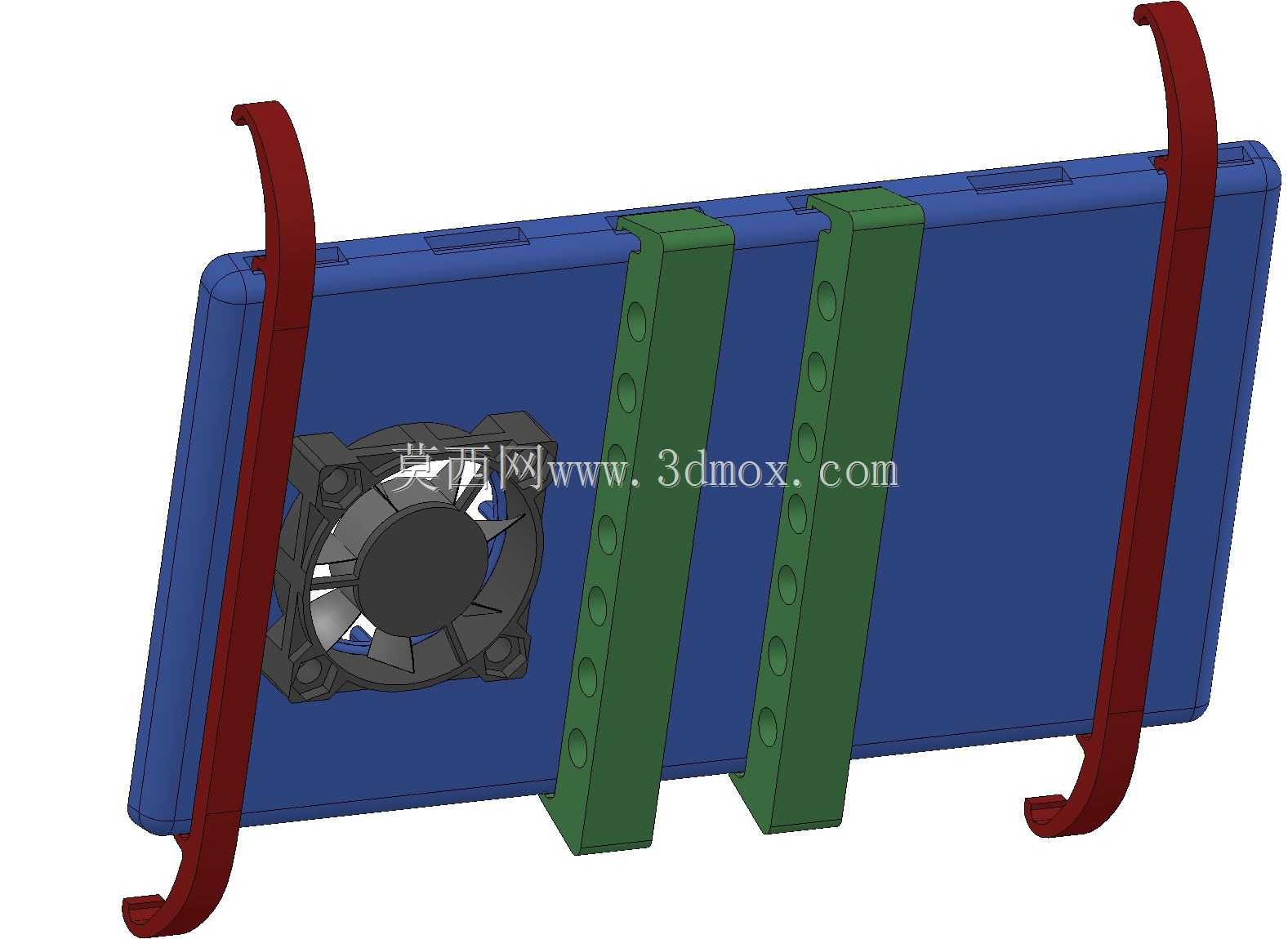

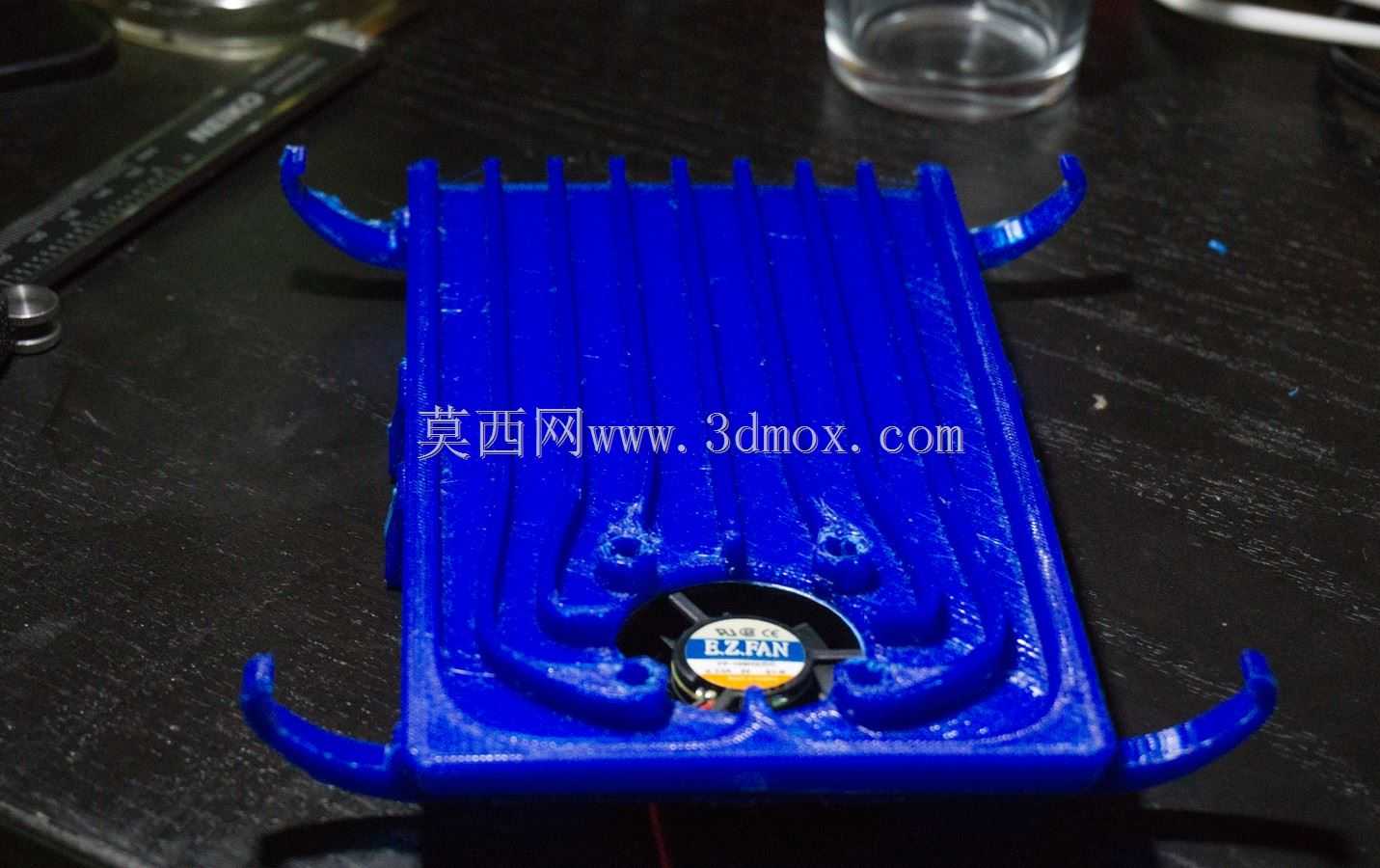

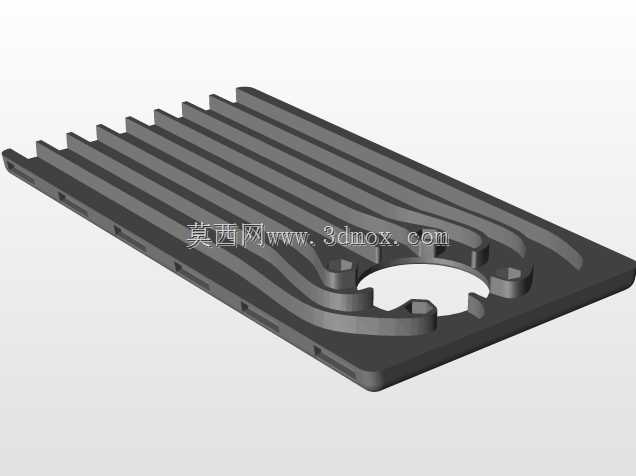

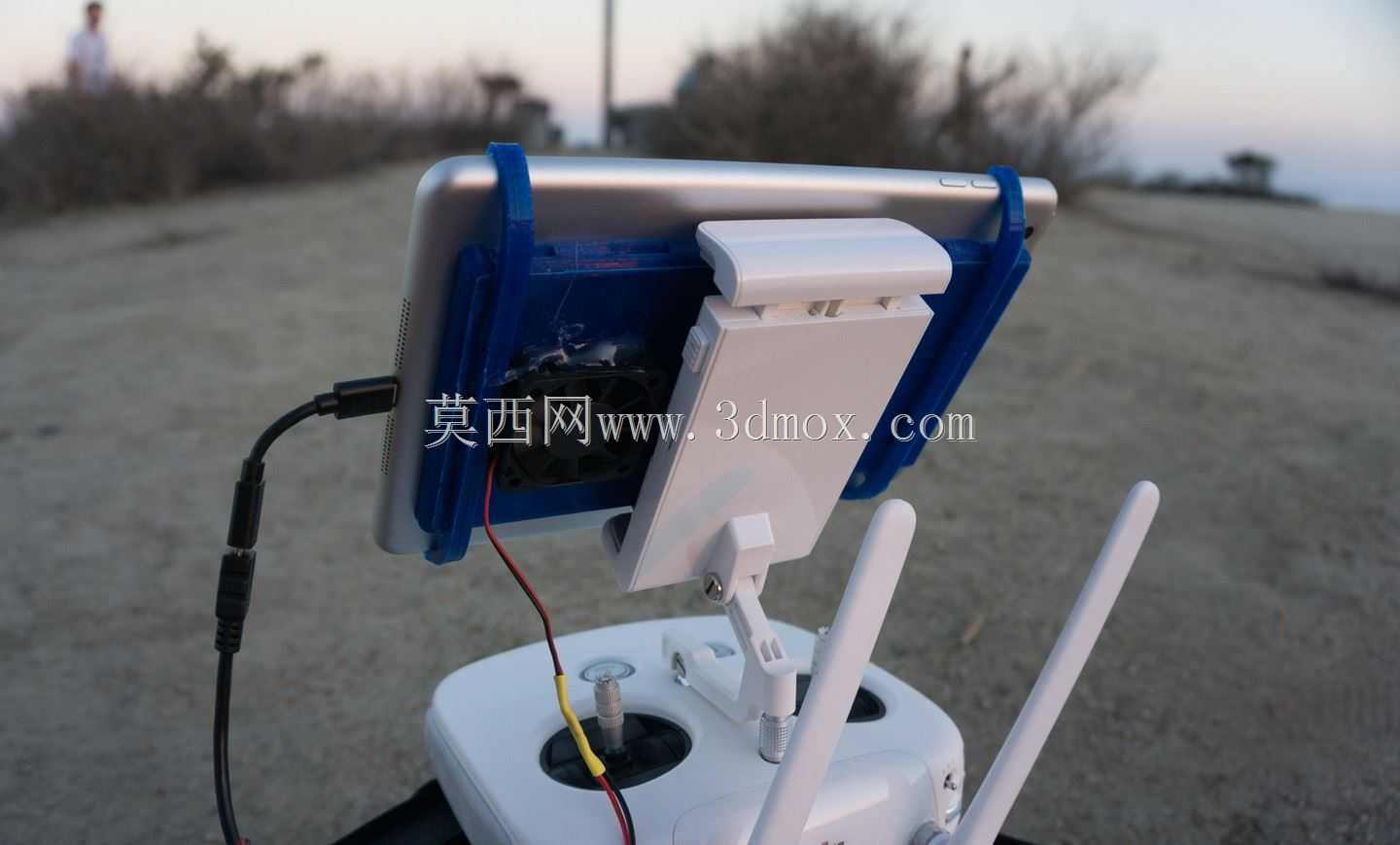

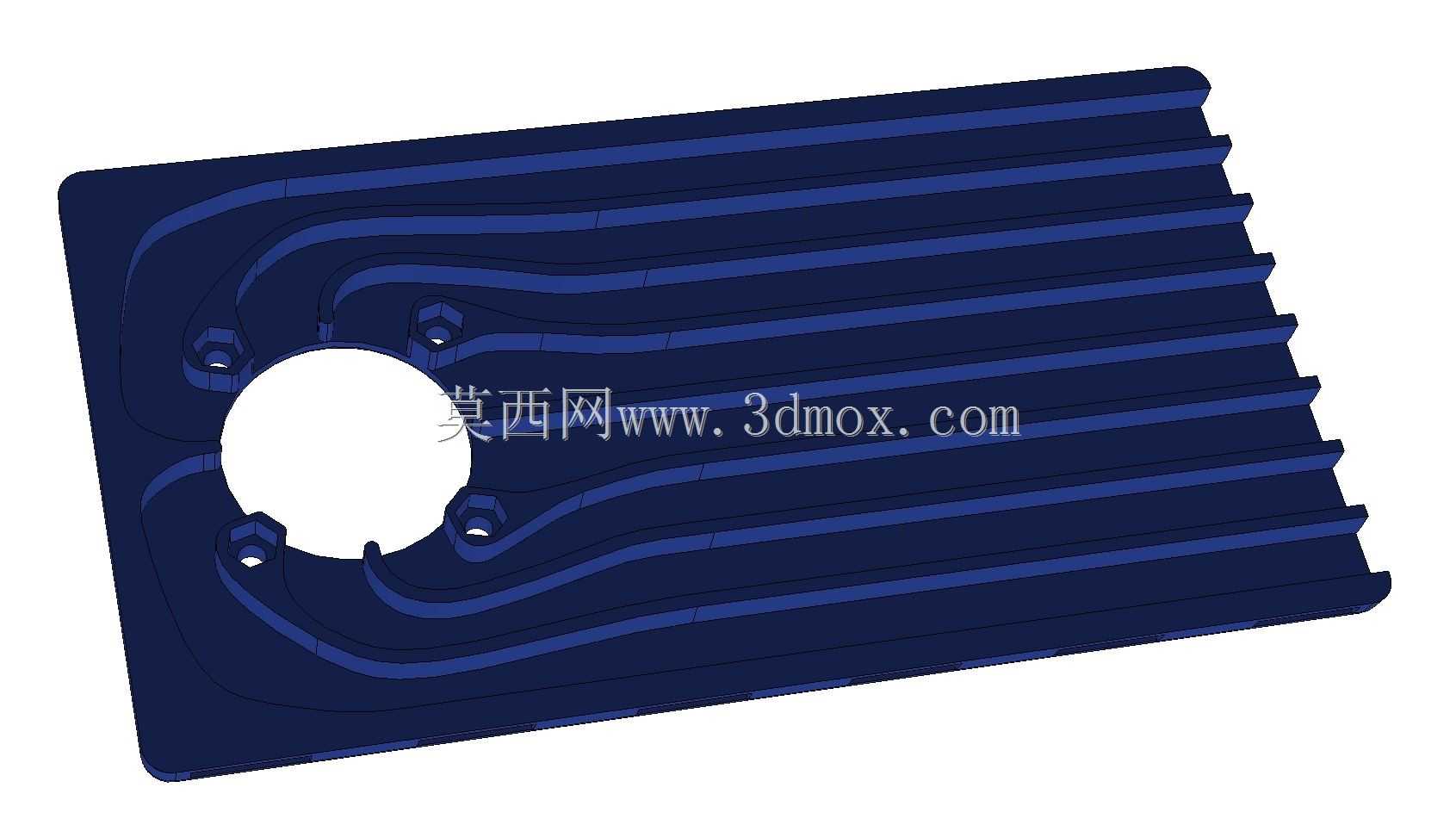

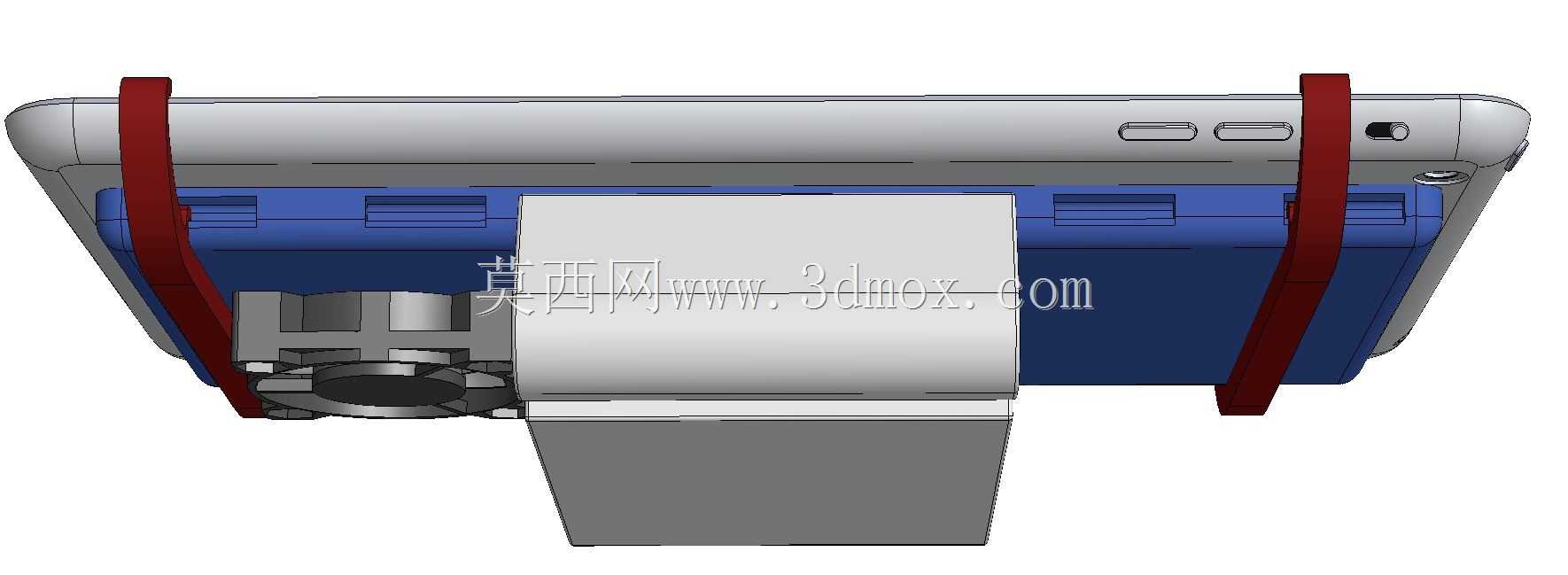

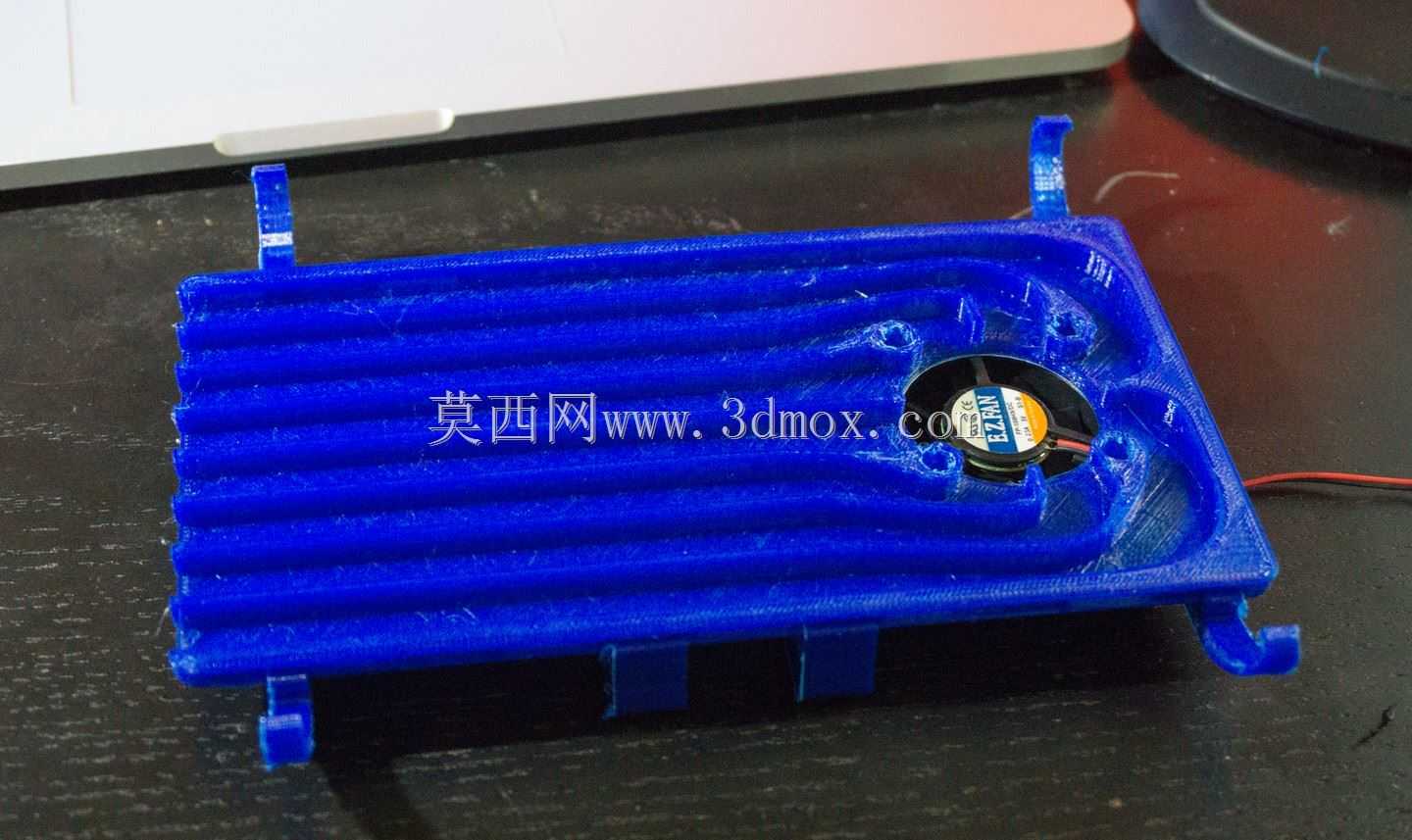

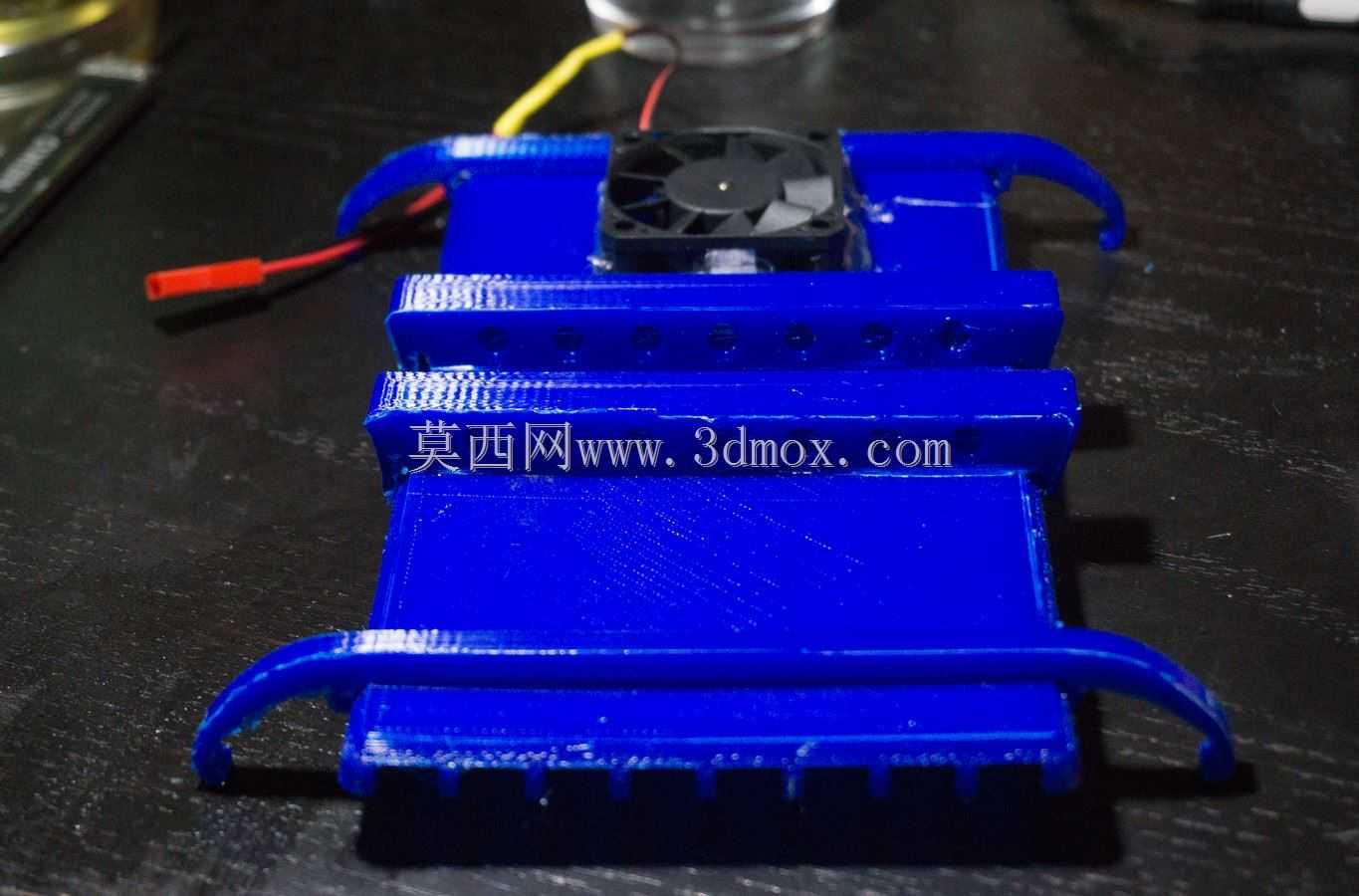

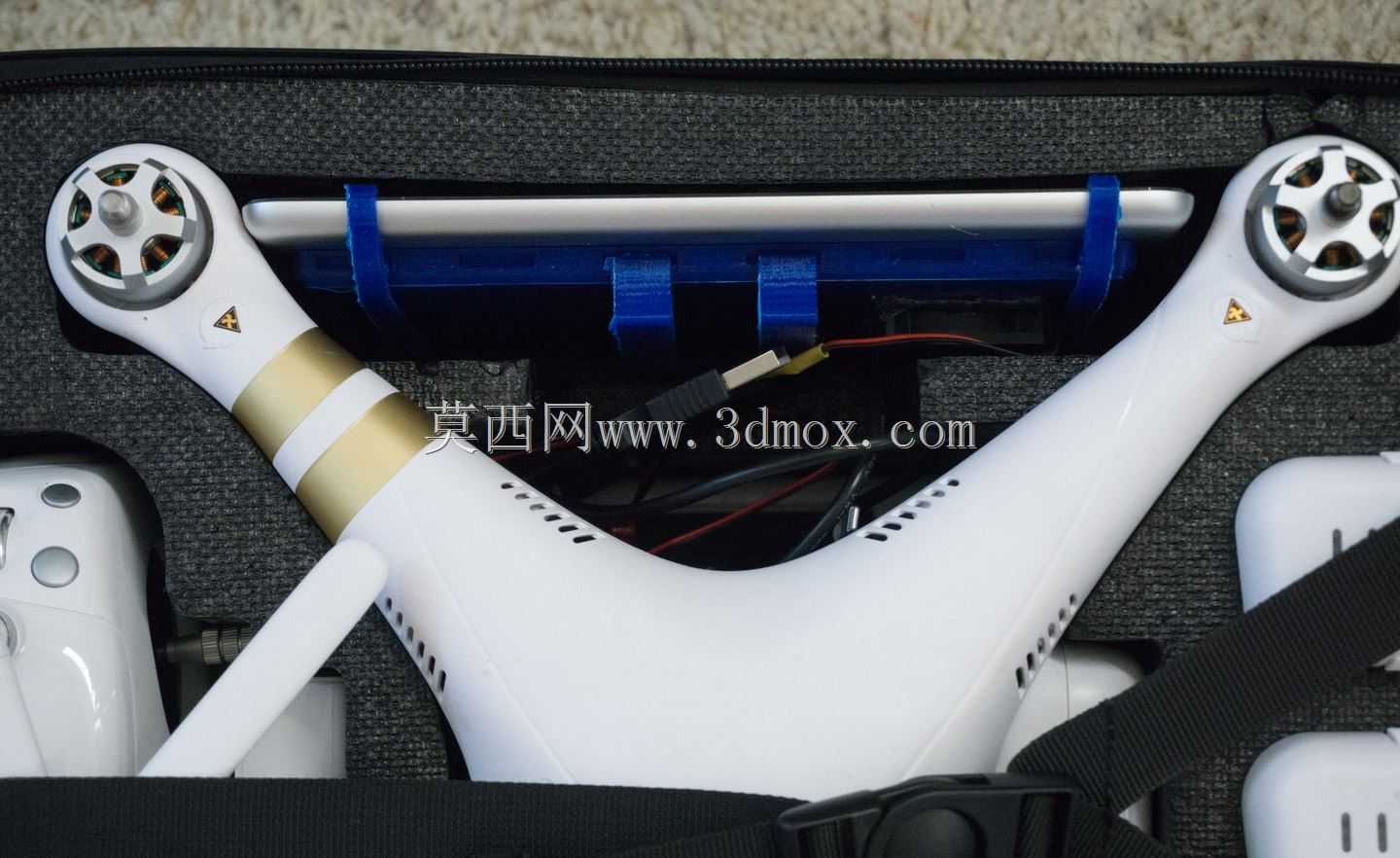

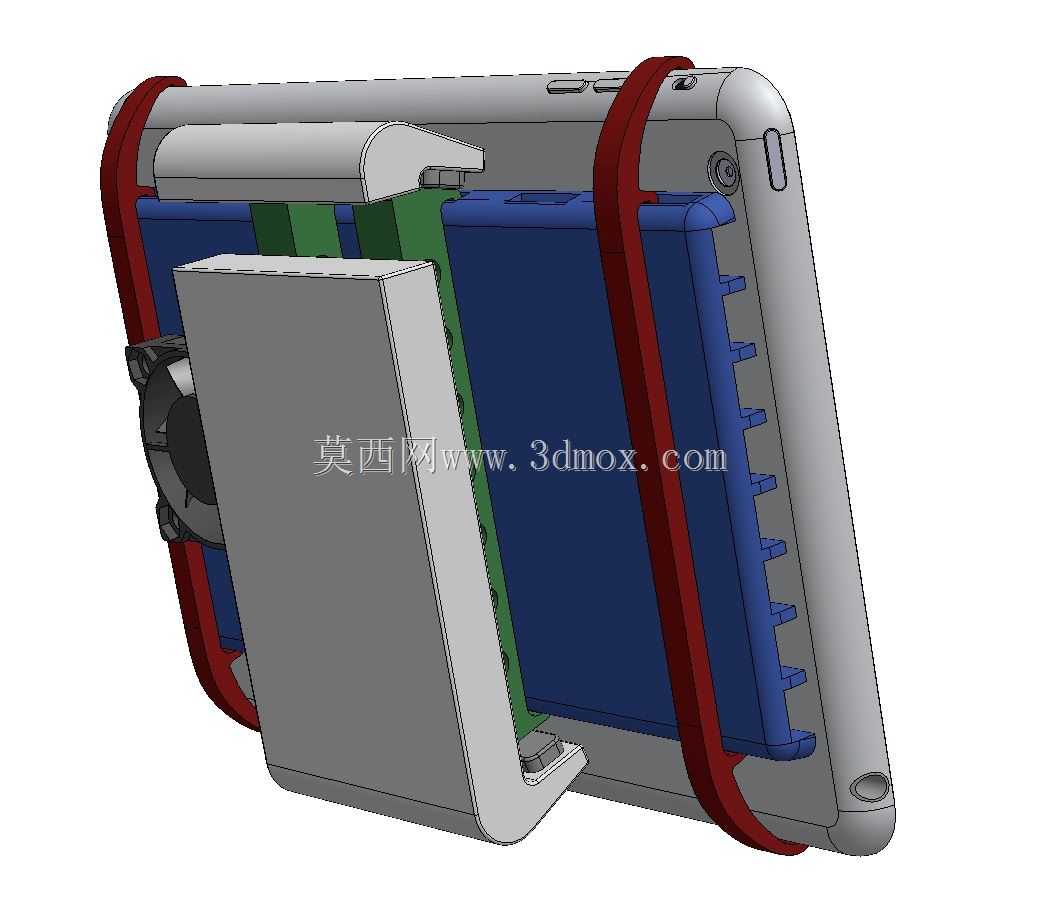

在户外航拍作业场景中，消费级航拍无人机的数字图传链路需要持续高负载运行，搭配遥控器使用的平板设备常因长时间高亮度亮屏、图传数据解码运算叠加户外高温暴晒，出现过热降频、屏幕变暗甚至强制关机的问题，直接影响航拍作业的连贯性与飞行操控安全性，这款适配大疆Phantom3与Inspire1遥控器的iPad冷却固定装置，正是针对这一实际作业痛点开发的功能性配件。该装置核心功能分为两部分，一是为iPad背部提供持续主动风冷散热，二是作为连接结构将iPad稳固固定在无人机遥控器上方，替代原有的手机夹持结构，适配更大屏幕的平板设备，方便飞手查看图传画面与飞行参数。设计上采用模块化拆分思路，整体分为风扇管底座、iPad适配夹具、遥控器连接适配器三个独立部分，各部件通过卡扣结构拼接，无需复杂的粘接或焊接工序，拆分后的部件尺寸紧凑，可随无人机设备一同收纳进原厂硬质便携箱的iPad凹槽内，不会额外增加收纳负担。散热模块选用40mm规格的USB供电风扇作为核心风冷元件，风扇通过专用歧管结构将出风气流均匀分流，覆盖iPad整个背部区域，气流经过导流结构梳理后平稳送出，不会产生乱流导致散热不均，可将平板背部温度控制在接近环境温度的水平，避免热量堆积。夹具部分针对对应型号iPad的边框尺寸做了适配限位，夹持时不会遮挡平板的按键、接口与屏幕显示区域，连接适配器则匹配大疆对应型号遥控器的顶部安装位，通过卡扣卡紧固定，整体装配仅需3mm规格的紧固件完成各模块连接，无需额外定制特殊连接件。供电方面直接从遥控器的USB端口取电，无需额外携带独立电源，接线时对信号线路做了屏蔽避让处理，避免风扇供电线路干扰遥控器的图传与控制信号传输，安装完成后整体重心与遥控器原有夹持结构的重心位置接近，不会导致遥控器头重脚轻，长时间手持操控也不会产生额外的负重疲劳感，适配户外长时间航拍作业的使用需求。
