带分流叶片的离心式涡喷压气机叶轮结构

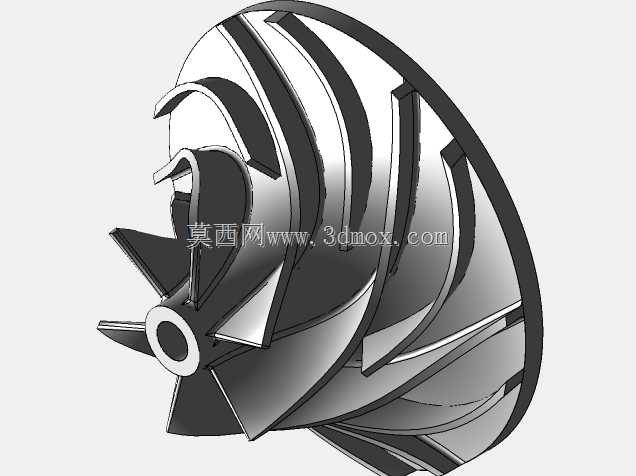

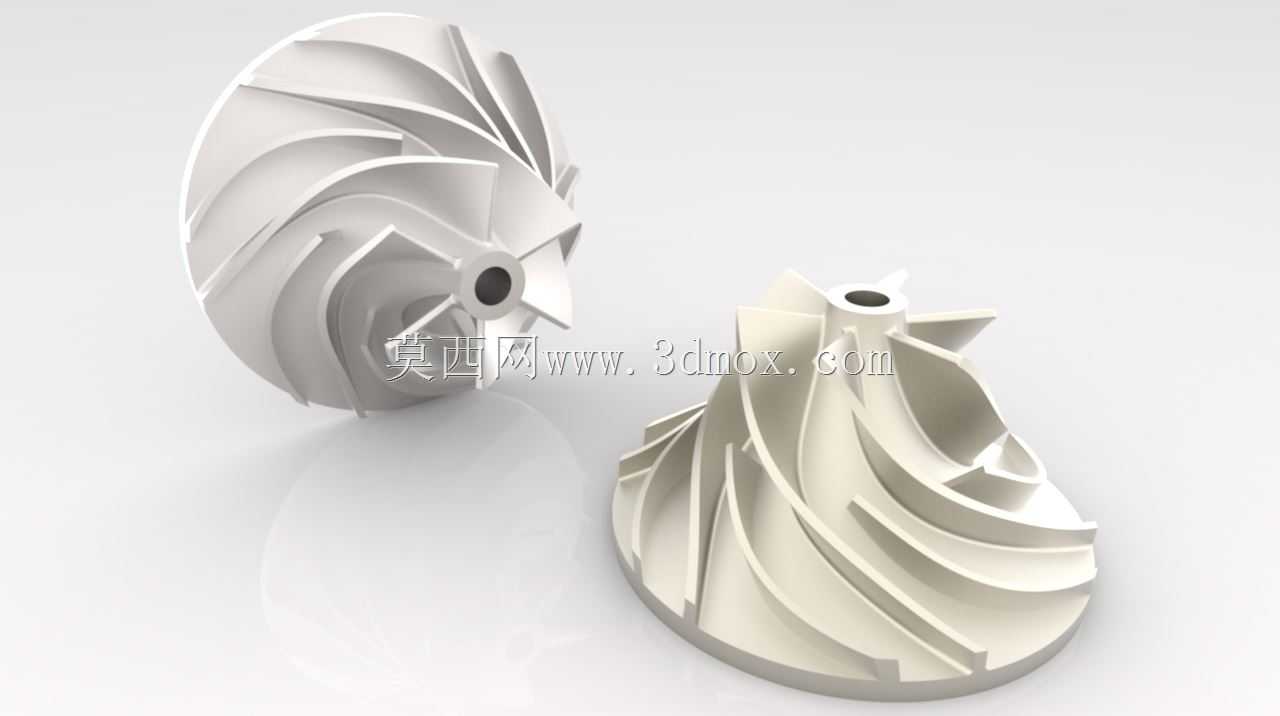

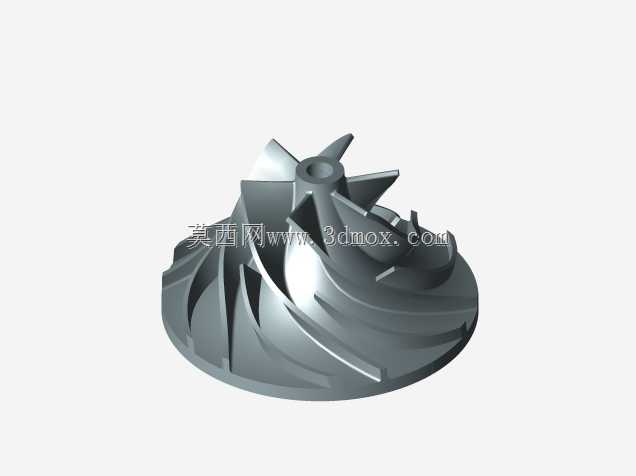

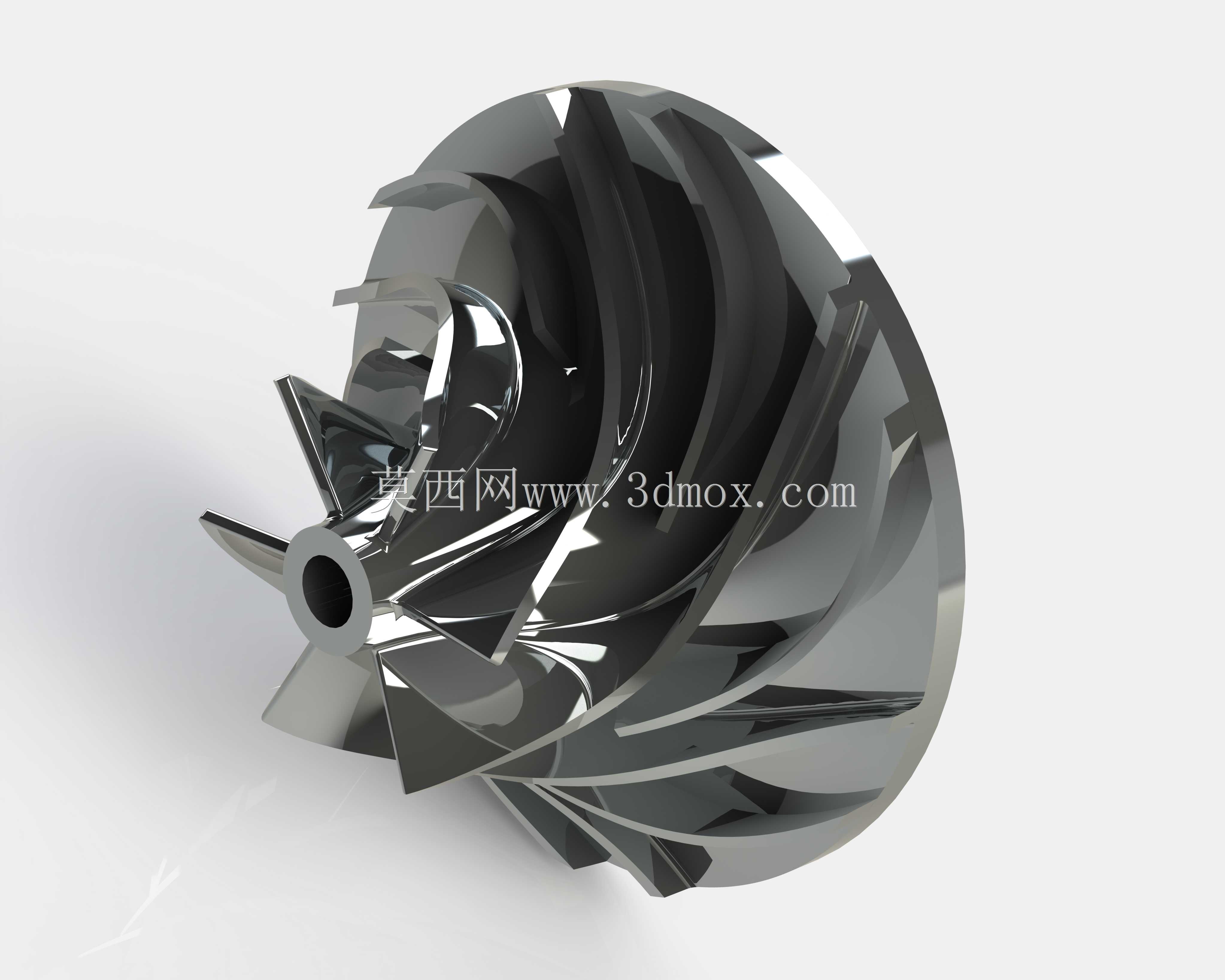

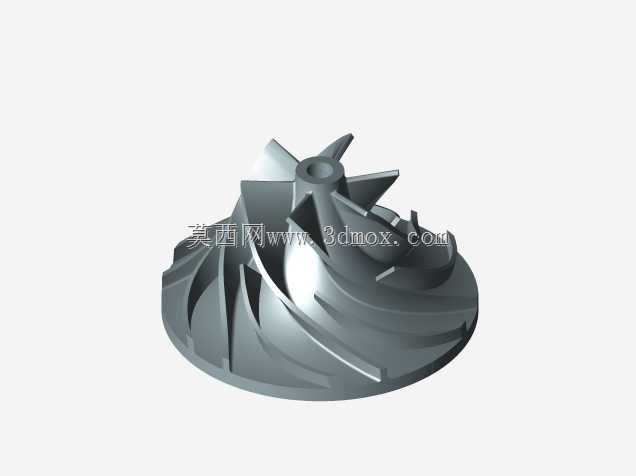

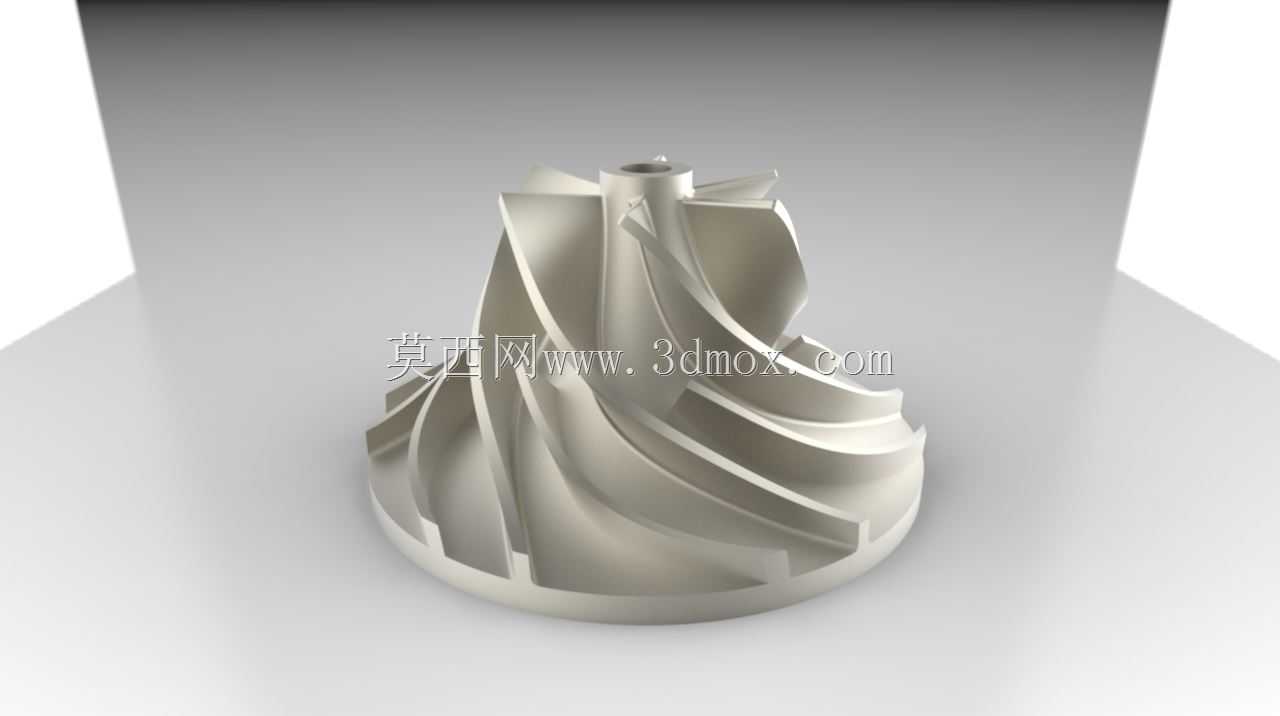

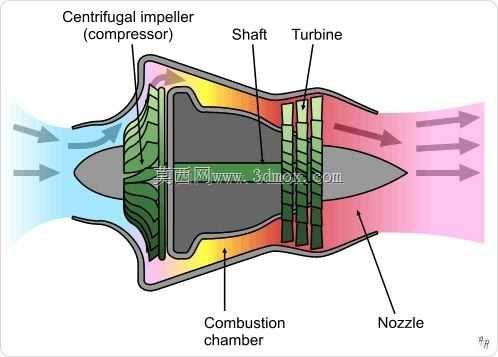

该叶轮作为涡喷发动机压气机段的核心做功部件，主要应用于小型航空涡喷动力、微型燃气轮机、车用涡轮增压器等需要对进气进行高压压缩的动力场景中，是决定整套动力系统进气效率、压比上限与运行稳定性的关键旋转构件。在实际设备运行过程中，该叶轮随主轴高速旋转，通过叶片曲面的导流作用对进入气道的空气做功，将机械能转化为空气的压力能与动能，为后续燃烧室的燃油燃烧提供充足的高压气源，直接影响动力单元的输出功率、燃油消耗水平与工况响应速度。这款叶轮采用6片主叶片搭配6片分流叶片的结构设计，主叶片负责完成主要的气流导向与能量传递，分流叶片则布置在相邻主叶片的流道中间位置，有效抑制大流量工况下主叶片吸力面的气流分离现象，拓宽压气机的稳定工作裕度，避免高转速下出现喘振、气流堵塞等异常工况，同时提升单级压比，在相同叶轮外径下可获得更高的出口压力。设计过程中针对叶片型线采用了三元流理论进行曲面优化，叶片从轮毂到轮缘的安装角、厚度分布均沿径向做连续平滑过渡，既保证气流在流道内的转向平缓，降低流动过程中的摩擦损失与涡流损失，也兼顾了高速旋转下的结构强度要求，叶片根部与轮毂采用大圆角过渡结构，减少应力集中，可承受数万转每分钟转速下的离心载荷与气动交变载荷。整体外形为锥台状回转结构，轮毂端设置有与主轴配合的中心安装孔与定位端面，可通过端面压紧或者键连接的方式与传动轴实现可靠固定，安装时需保证叶轮与进气道、扩压器的同轴度偏差控制在极小范围内，避免运行过程中出现碰磨、动平衡超标引发的振动问题；叶轮外轮廓与压气机壳体之间保留有均匀的微小间隙，既避免旋转过程中与壳体发生剐蹭，也尽可能减少间隙漏气带来的效率损失。该结构的叶轮相比无分流叶片的传统设计，在小尺寸规格下能够实现更高的压气效率，适配小排量、高转速的动力系统需求，可满足航空模型动力、小型分布式燃气发电、车用高性能增压系统等场景的使用要求。
