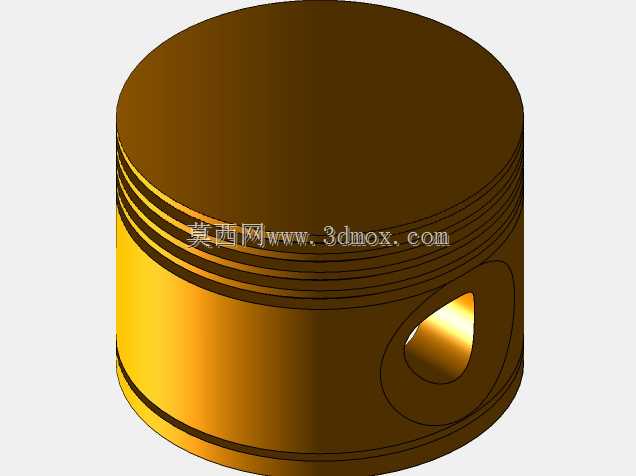

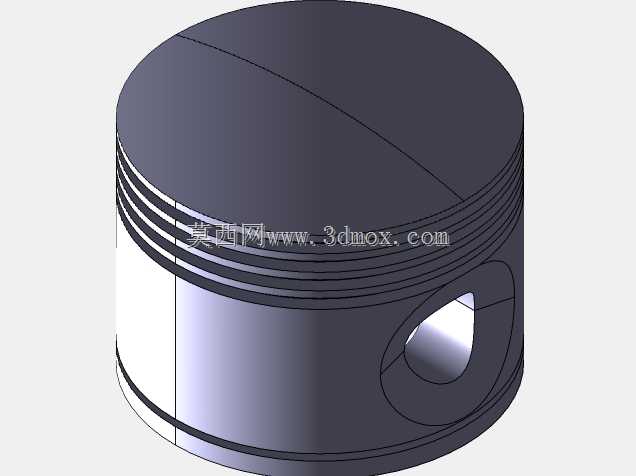

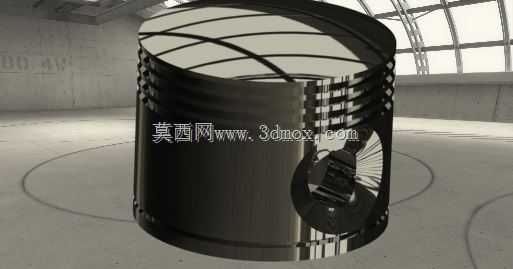

带尺寸参数的内燃机活塞结构设计

活塞作为内燃机往复运动的核心构件，直接决定了动力输出的稳定性与整机的密封性能，在车用动力、小型通用汽油机、农用机械动力单元中都承担着将燃烧压力转化为曲轴旋转扭矩的关键作用。日常做动力单元改型、教学演示结构验证时，这类带完整尺寸链的活塞结构能大幅减少前期测绘的工作量，不用反复拆解样机测量关键配合尺寸。

从实际装配边界来看，活塞的外径尺寸需要和气缸内壁保持合理的配合间隙，既要避免热膨胀后出现拉缸故障，也要防止间隙过大导致燃烧室漏气、压缩压力不足。活塞头部的环槽结构是设计的核心要点，气环槽的宽度、深度直接匹配对应规格的活塞环，油环槽的回油孔位置需要避开活塞销座的加强区域，保证刮下的润滑油能顺利回流到曲轴箱，不会出现机油窜入燃烧室燃烧的异常工况。

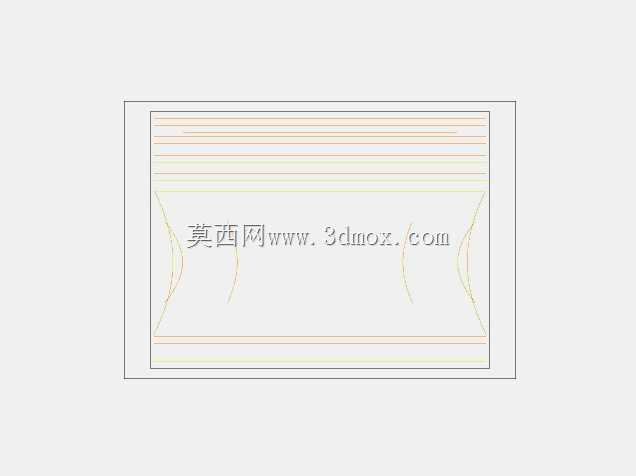

活塞销孔的位置设计需要结合活塞的偏心量要求，销孔的内径尺寸和活塞销保持过渡配合，销座两侧的加强筋从活塞顶部一直延伸到裙部下端，用来承受燃气爆发时的巨大冲击载荷，避免销孔位置出现应力集中导致的开裂问题。活塞裙部的型线不是正圆柱结构，设计时会考虑工作状态下的热变形、侧压力导致的弹性变形，将裙部加工成中凸变椭圆的型面，保证工作状态下裙部和缸壁的接触均匀，减少敲缸异响和偏磨问题。

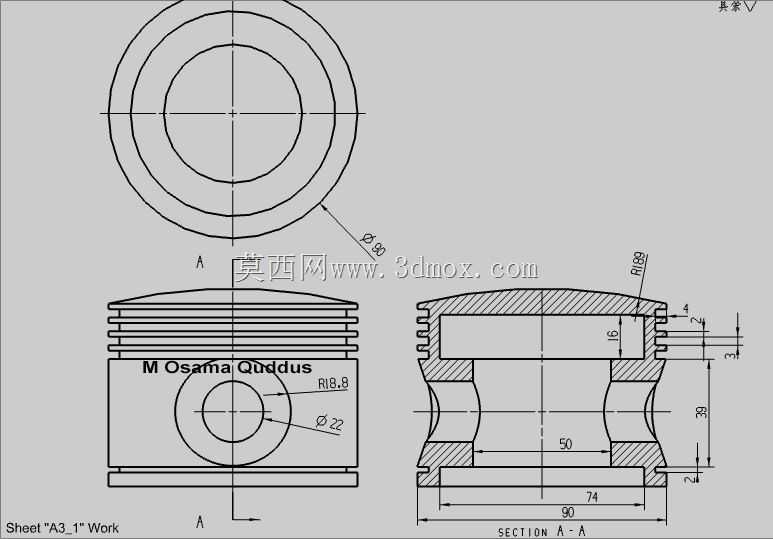

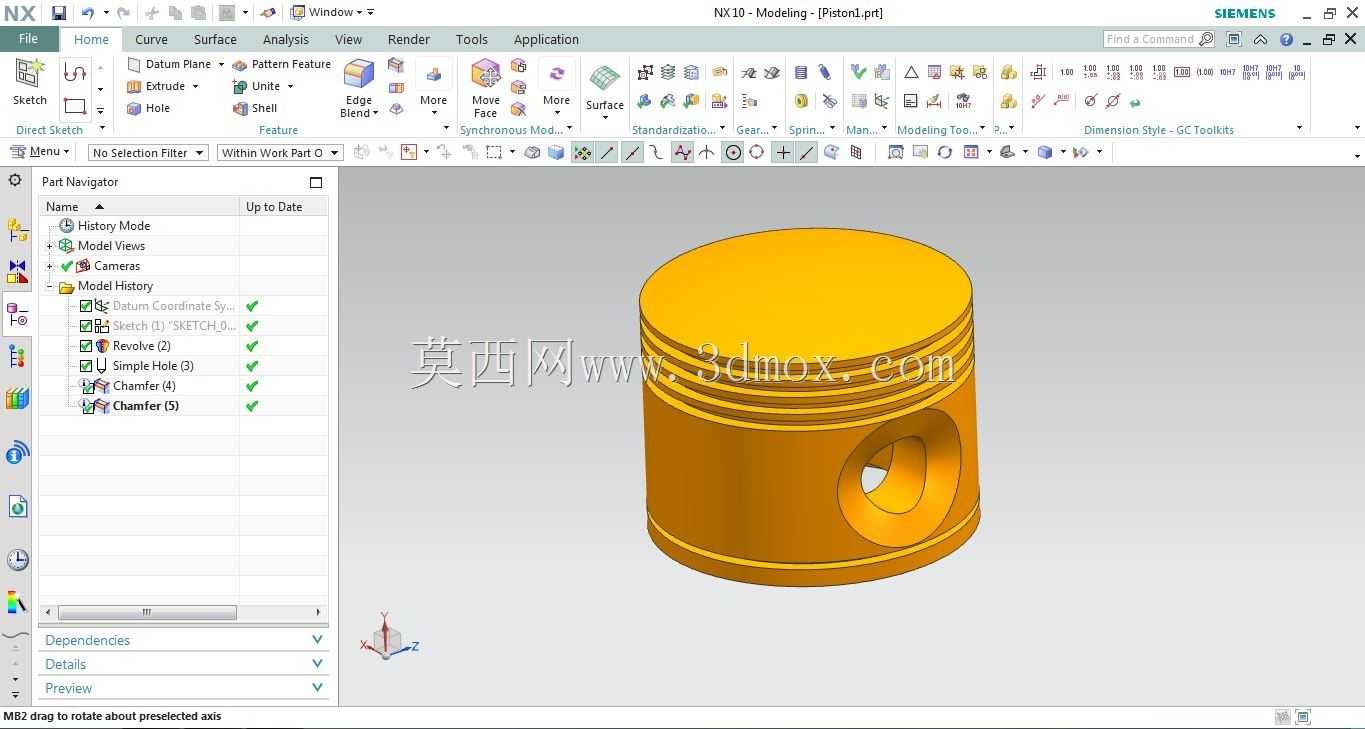

这个活塞的结构做了简化处理，没有设置复杂的内冷油道，适合小排量自然吸气动力的使用场景，裙部的长度尺寸经过匹配，能保证活塞在上下止点位置时的导向长度足够，不会出现运动卡滞。所有关键尺寸都做了明确标注，包括环槽的轴向间距、销孔中心到活塞顶面的压缩高度、裙部的外径公差范围，不管是做二次结构改型，还是用于教学演示的结构拆解，都能直接作为基础结构使用，省去从零开始绘制草图、搭建基础特征的时间。做结构优化时，也可以在这个基础上调整压缩高度适配不同排量的燃烧室，修改环槽数量适配不同的排放要求，调整销孔直径匹配不同强度级别的活塞销，不需要重新搭建整体的回转体基础特征。
