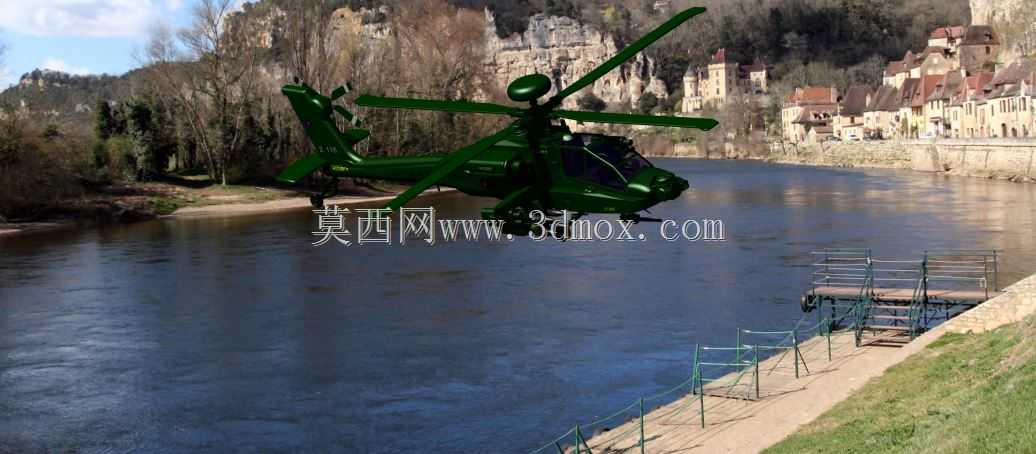

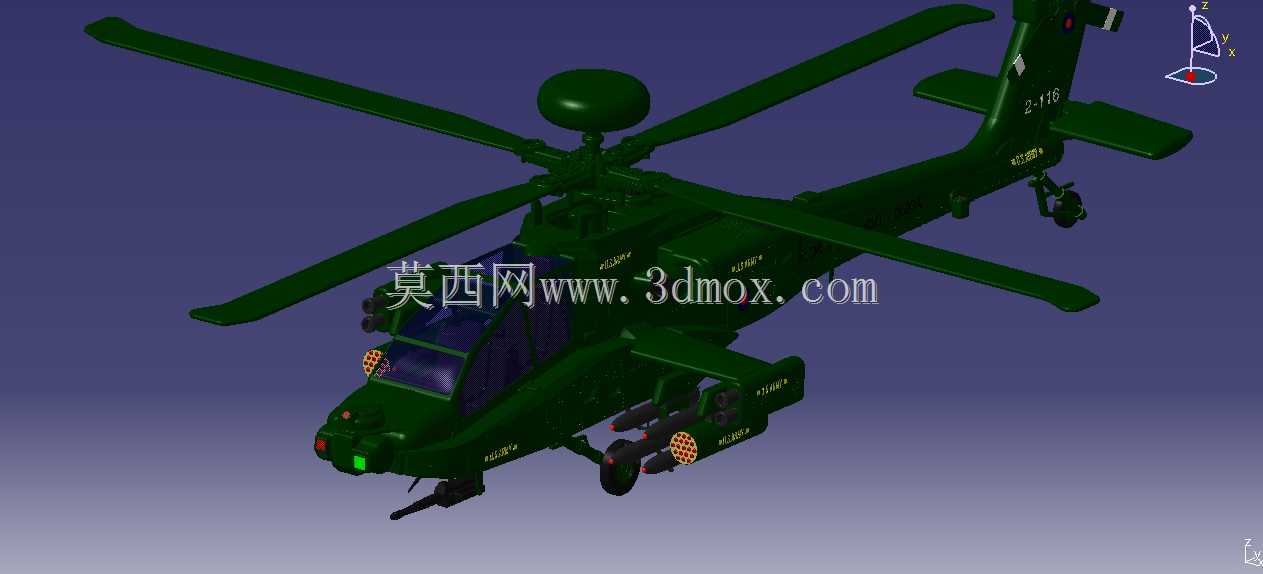

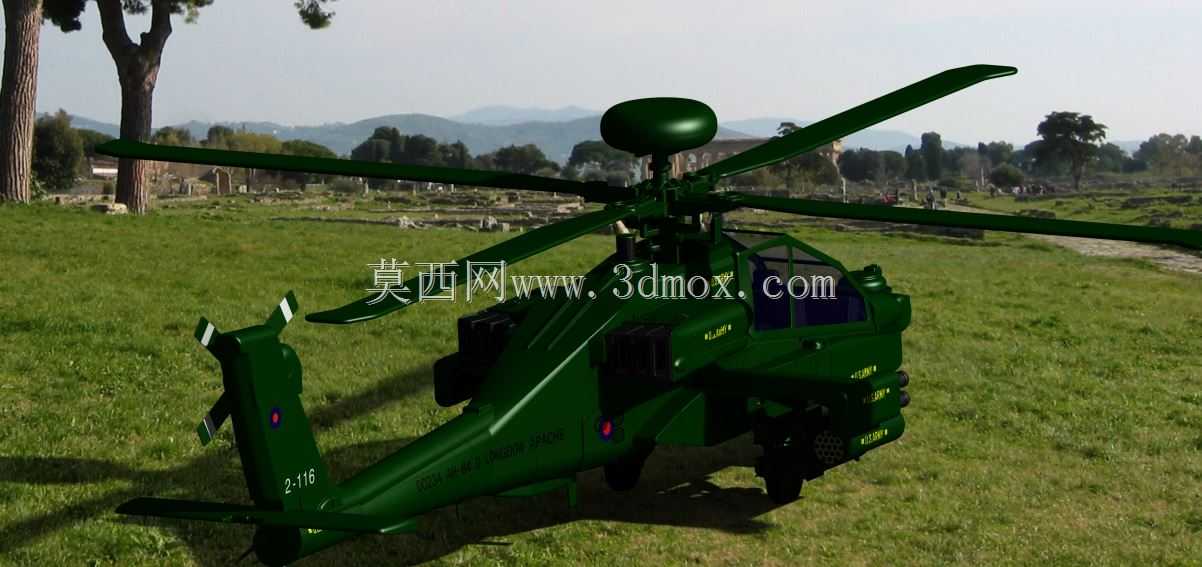

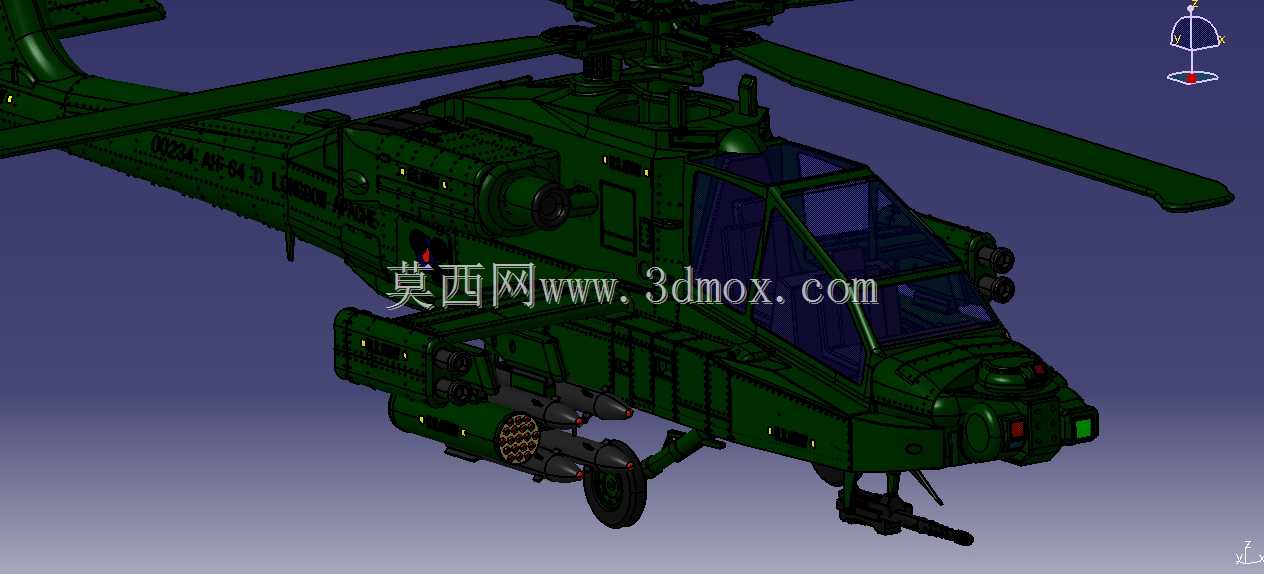

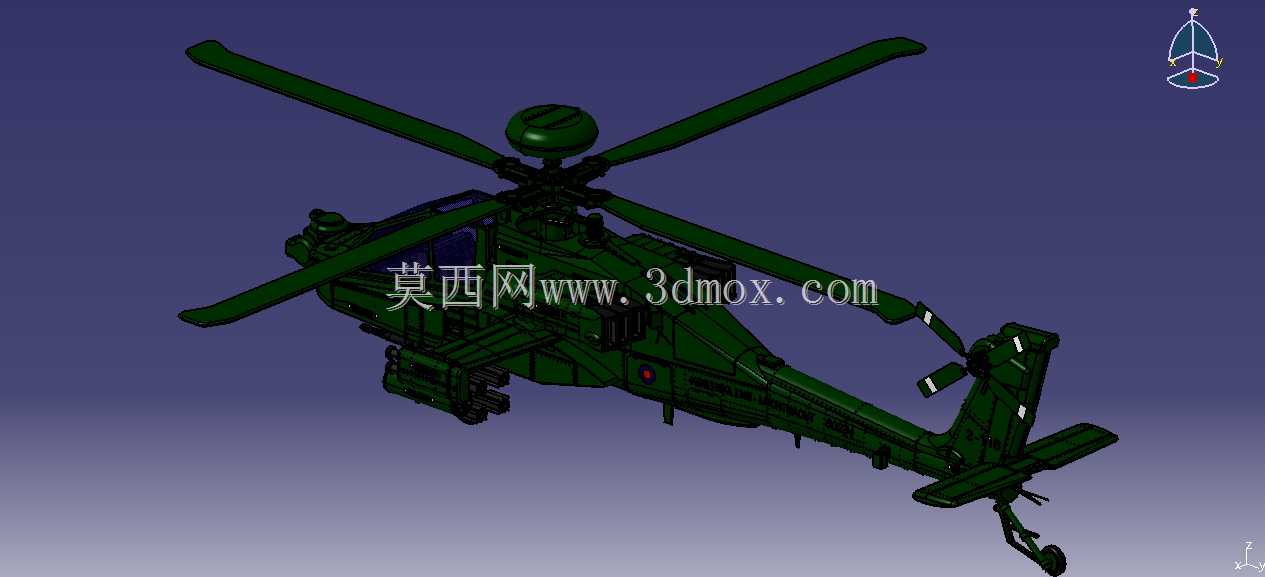

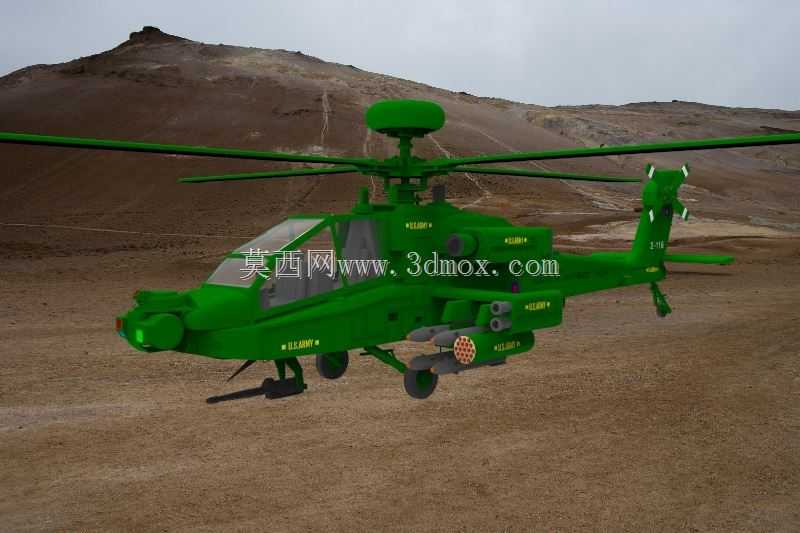

AH-64阿帕奇武装直升机Catia设计作品

本次呈现的AH-64阿帕奇武装直升机设计成果，聚焦低空突击装备的实战化应用场景，覆盖近距空中支援、反坦克作战、低空护航、武装侦察等核心任务领域，可作为装备结构教学、作战仿真推演、国防科普展示、虚拟场景搭建的核心载体。在实际作战场景中，该型装备承担着摧毁敌方装甲集群、压制地面防空火力、掩护己方突击分队推进、拦截低空低速目标的核心任务，其设计逻辑完全围绕低空复杂环境下的生存能力与打击效能展开。从功能特性来看，该设计完整还原了串列双座驾驶舱布局，前座为武器操作员席位、后座为飞行员席位，双座独立设计可在单舱受损时最大限度保留操作能力；主旋翼顶端搭载的毫米波雷达整流罩结构完整还原，可实现复杂地形遮挡下的目标搜索与跟踪，不受旋翼下方视野盲区限制；机身两侧短翼设置有四个武器挂点，可挂载反坦克导弹、火箭弹发射巢，同时机头下方的链式机关炮结构完整还原，炮身可随飞行员头盔瞄准具同步转向，实现看哪打哪的快速打击效果；尾桨采用布局在垂尾左侧的设计，配合十字形尾翼结构，可在低空紊流环境下保持航向稳定，尾梁上的全向告警装置、干扰弹投放舱结构也做了精细化还原，覆盖实战中应对红外、雷达制导防空武器的自卫功能需求。在设计思路上，整体采用曲面贴合的实体建模逻辑，严格遵循实机的气动外形约束：机身纵轴保持前低后高的小角度倾斜，既可以降低前飞时的气动阻力，也能为机头航炮留出更大的下俯射界；主旋翼采用四叶全铰接式结构设计，每片桨叶的翼型都做了曲面修型，可在高速旋转时降低翼尖涡流带来的噪声与阻力，同时桨叶采用抗毁伤结构设计逻辑，单叶受损后仍能维持短时间飞行；起落架采用后三点式固定起落架设计，主起落架布置在驾驶舱后下方，后起落架布置在尾梁末端，起落架支柱带有缓冲吸能结构，可在硬着陆时吸收冲击能量，保护机组成员与机载设备安全。从外形尺寸与安装边界来看，设计严格匹配实机的尺寸约束：机身总长、主旋翼直径、机高的比例完全符合实机参数，短翼挂点与机身的连接位置、挂点间距满足不同挂载的安装间隙要求，不会出现机载武器与机身、旋翼的干涉问题；机头航炮的转动范围覆盖水平正负110度、俯仰负60度到正11度的区间，转动过程中不会与机头雷达罩、前起落架产生结构碰撞；尾桨与垂尾、尾梁的间隙满足高速旋转时的安全距离要求，不会在飞行过程中出现结构剐蹭；发动机舱布置在机身两侧肩位，进气道与排气道的位置避开了旋翼下洗气流的直接影响，同时排气口向上的设计可降低红外信号特征，整体安装边界完全符合实机的结构约束，可直接用于结构拆解演示、虚拟仿真训练等场景。
