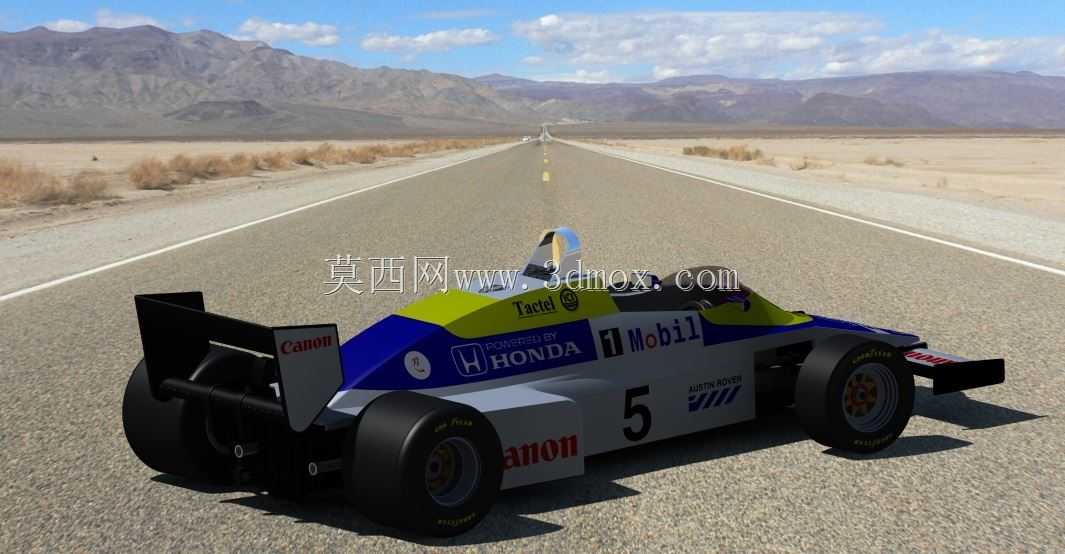

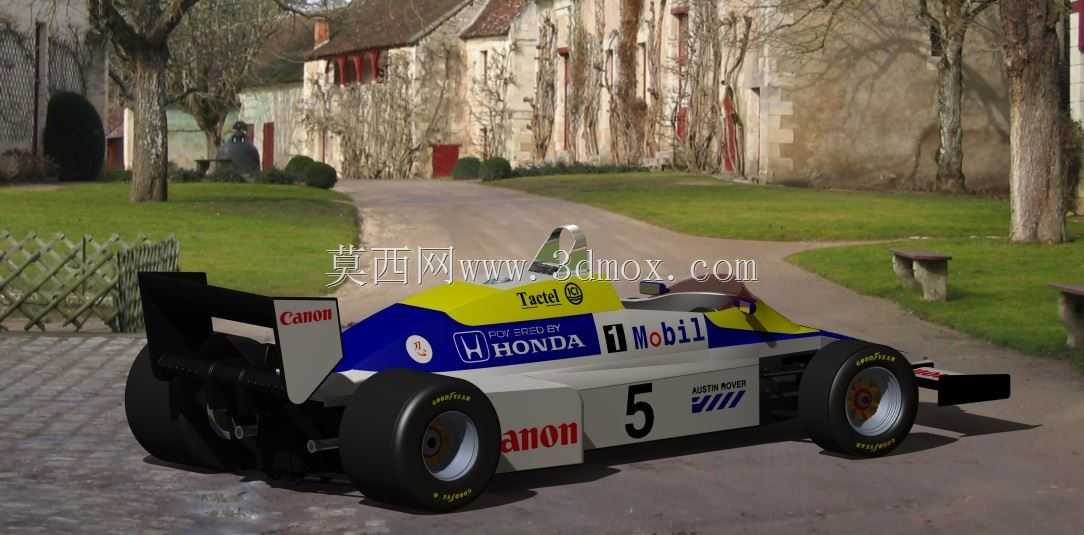

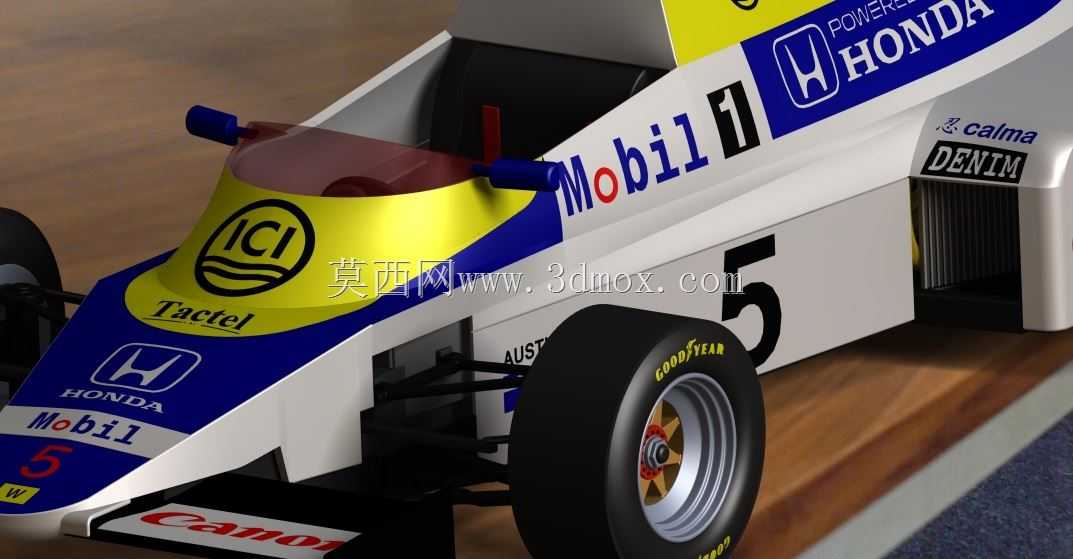

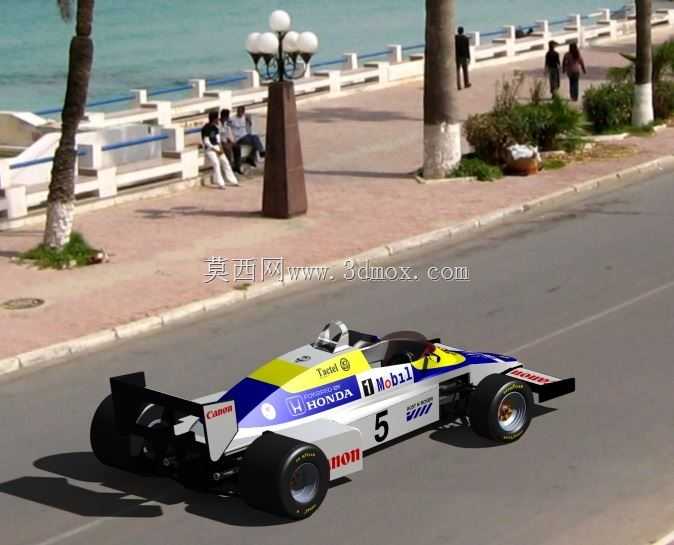

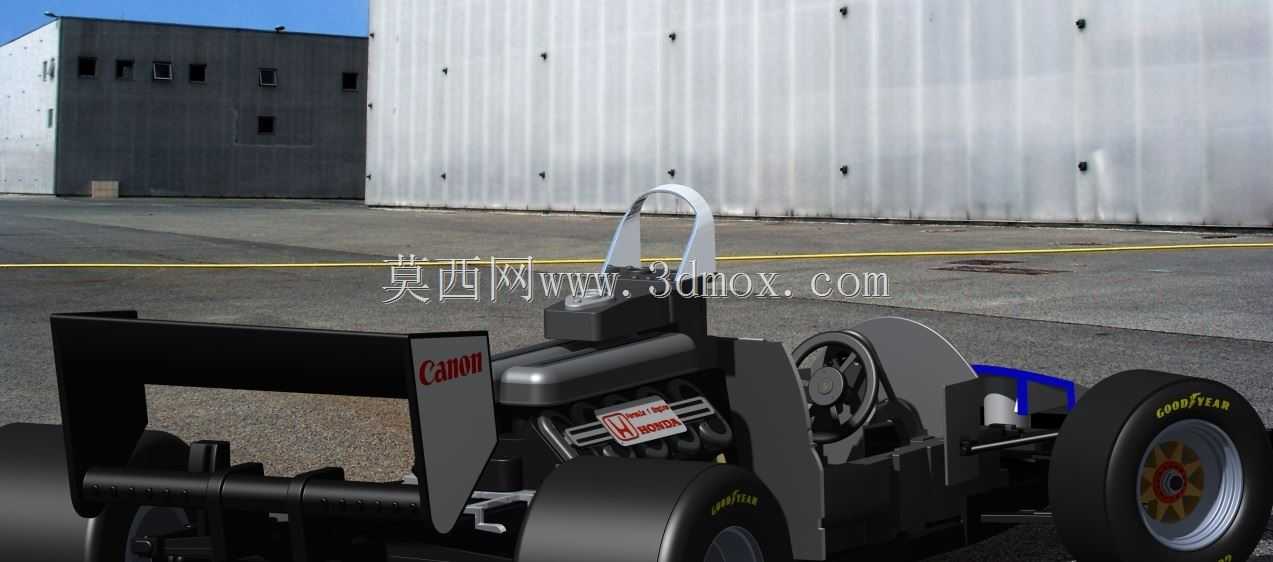

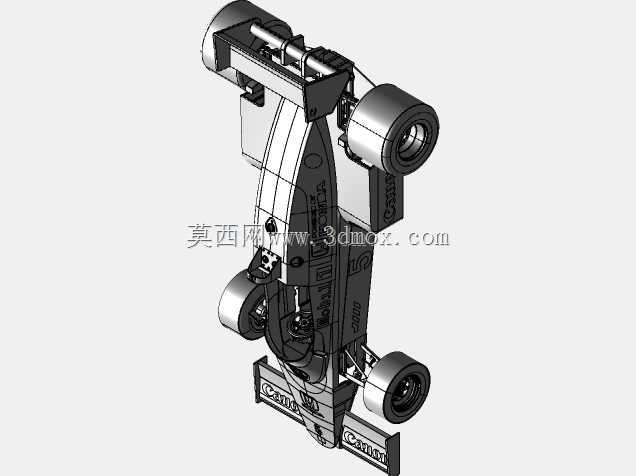

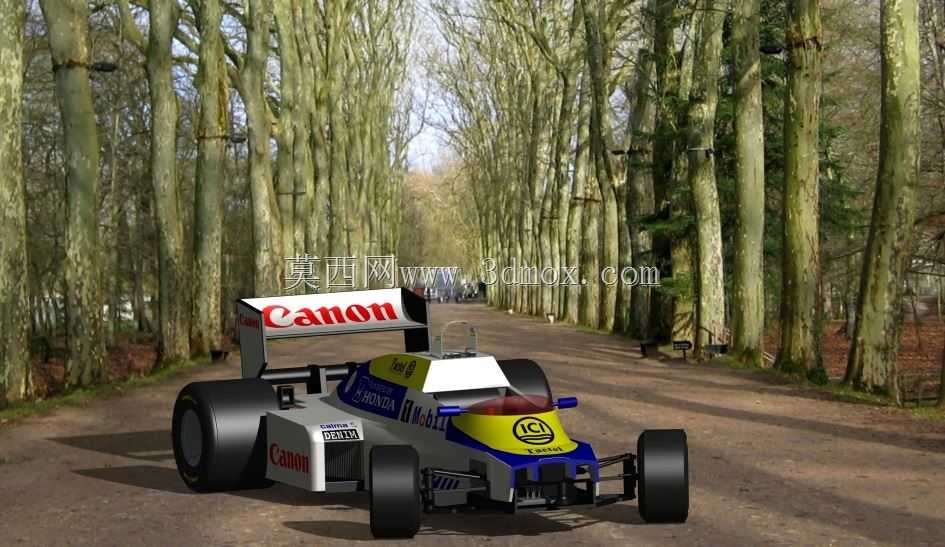

威廉姆斯FW08C方程式赛车Catia设计模型

该模型还原的是经典方程式竞速赛车的完整结构，在赛车工程研发、赛事技术展示、竞速车辆结构教学场景中都有实际应用价值。从实际用途来看，这类模型可用于赛车空气动力学验证前期的结构参考，也能作为赛车工程专业教学中，讲解单座竞速赛车底盘布局、悬架匹配、动力舱排布的具象教具，帮助从业者快速理解初代地面效应赛车的结构逻辑。从功能特性上看，模型完整还原了FW08C的开放式车轮布局、窄体座舱、后置动力舱的核心特征，车身覆盖件的曲面完全贴合当年赛事规则下的空气动力学设计逻辑，前翼、侧箱、尾翼的相对位置与实车保持一致，悬架的摆臂、转向拉杆的连接点位都做了精准还原，能够直观呈现赛车行驶过程中各结构的运动干涉边界。设计思路上，建模过程优先保证整车比例的准确性，以实车的轮距、轴距、车身高度参数为基准搭建骨架，再逐步细化各子系统的结构，车身曲面构建时兼顾了空气动力学曲面的顺滑度与结构件安装的匹配性，没有为了视觉效果随意修改实车的结构比例，所有外露结构件的安装点位都符合实车的装配逻辑。外形尺寸与安装边界方面，模型严格遵循实车的外廓尺寸比例，前轮轮距、后轮轮距的差值符合当年F1赛事的技术规范，车身最低点与地面的间隙还原了地面效应赛车的设计特点，座舱的开口尺寸、方向盘的安装位置、踏板组的排布都符合单座赛车的人机工程边界，动力舱与后悬架的连接位置预留了传动系统的安装空间，侧箱的内部容积匹配当时的散热系统布置需求，前后翼的安装支架位置与车身的连接点完全对应实车的固定结构，能够直接用于后续的空气动力学仿真分析、结构强度校核的基础模型使用，也可作为赛车改装设计时的参考基准，帮助设计人员快速理解经典赛车的结构设计逻辑，规避布局设计中的常见干涉问题。
