全参数化行星齿轮传动机构三维设计模型

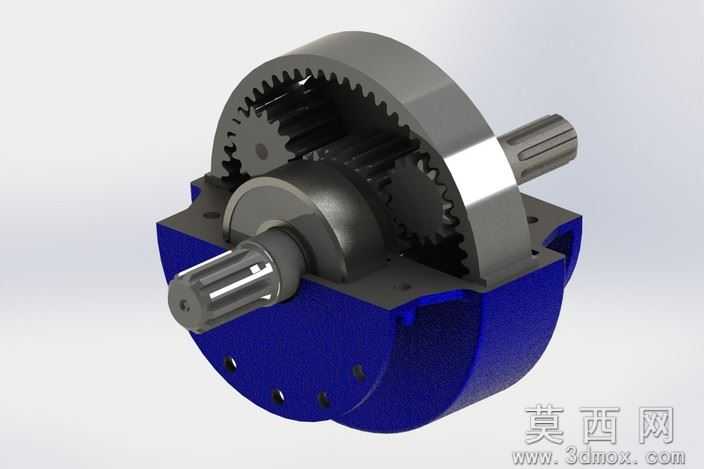

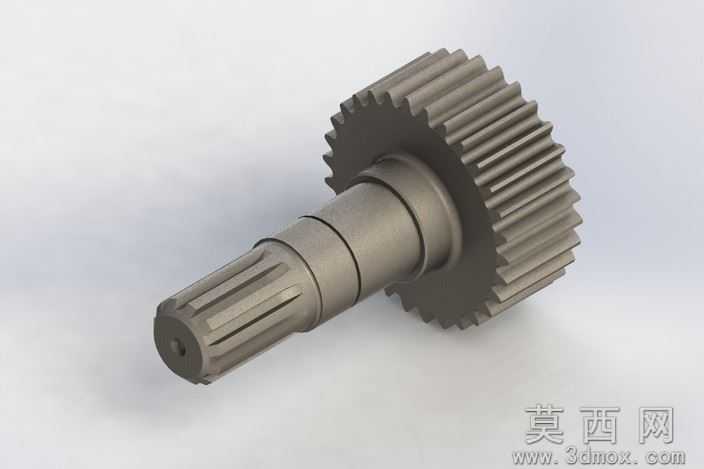

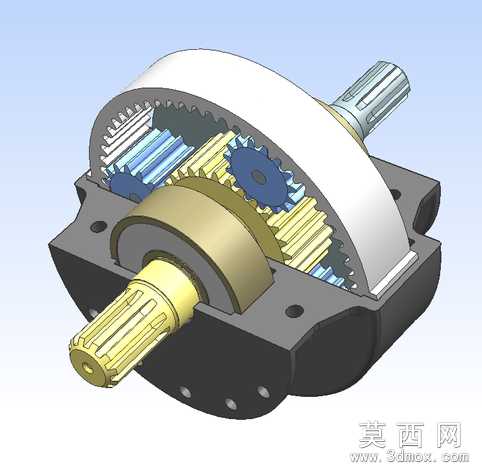

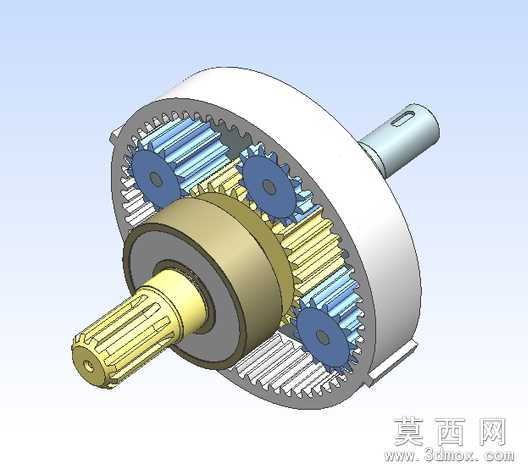

本模型为全参数化行星齿轮传动机构三维设计成果，建模过程遵循自顶向下的机械设计逻辑，首先完成整体传动比、中心距、齿宽等核心参数的基准搭建，依次构建太阳轮、行星轮、内齿圈、行星架、输入输出花键轴等核心零件，建模过程中对轮齿采用渐开线齿廓精准生成，保证齿形啮合的理论精度，所有零件完成后按照装配约束关系完成总装，添加合理的干涉检查排除装配冲突，确保各轮齿啮合间隙、行星轮周转空间符合设计规范。参数设计层面采用全表达式驱动的参数化设计方案，核心参数均可通过修改对应表达式完成快速调整，可适配不同传动比、不同载荷等级的行星减速场景设计需求，仅需修改模数、齿数、齿宽、行星轮数量等关键参数即可快速生成新的适配方案，大幅提升同类型产品的设计迭代效率，模型内部分参数命名保留德语标识，不影响整体参数的调整与使用。渲染材质层面针对不同零件匹配了对应工业材质效果，输入输出花键轴采用镀锌金色金属材质，行星架采用铸铁哑光灰材质，内齿圈外壳采用半亮面金属白材质，轮齿部分区分太阳轮、行星轮、内齿圈的材质色差，既还原了真实行星齿轮箱的材质质感，也通过色彩区分清晰展示了内部的传动结构层次，剖切视角的展示方式可直观呈现内部轮齿的啮合排布状态。结构原理上本模型完整还原NGW型行星齿轮传动的核心结构，动力由输入花键轴传入太阳轮，太阳轮带动多个均匀排布的行星轮实现自转，同时行星轮沿固定内齿圈完成公转，通过行星架将公转动力汇总后由输出花键轴传出，可在紧凑的结构尺寸下实现大传动比减速输出，同时具备承载能力强、传动效率高、运行平稳的结构优势。软件兼容层面模型提供NX7.5、SolidWorks2012两个主流三维软件的原生格式文件，同时附带效果展示图，可在对应版本及以上版本的软件中直接打开编辑，无需额外的格式转换，避免格式转换过程中出现的特征丢失、装配约束失效等问题，适配不同设计人员的软件使用习惯。研发教学应用层面，本模型既可以作为行星减速器产品研发的基础参考模板，帮助设计人员快速完成方案搭建与参数验证，缩短产品研发周期，也可作为机械原理、机械设计课程的教学案例，帮助学习者直观理解行星齿轮传动的结构组成、运动原理与参数化设计方法，也可用于三维建模软件的参数化设计实操练习素材，帮助学习者掌握复杂机械传动结构的建模与装配技巧。
