Pro/E斜齿轮参数化建模教学实例

本套教学内容围绕斜齿轮的全流程参数化建模展开，依托PTC Creo（原Pro/E）软件环境完成全步骤操作演示，覆盖从基础参数定义到模型验证的完整设计链路。建模流程遵循自顶向下的参数化设计逻辑，第一步先完成齿轮核心参数与关联关系的定义，将模数、齿数、压力角、螺旋角、齿宽、变位系数等核心设计参数设置为可全局调用的变量，建立参数间的数学关联公式，确保后续修改任意参数时模型可自动完成再生调整，无需重复绘制特征。第二步进入齿廓曲线创建环节，基于渐开线生成原理，通过软件的方程曲线功能输入渐开线直角坐标方程，精准生成齿廓渐开线段，同时完成齿根过渡曲线、齿顶圆弧的绘制，通过镜像、阵列操作生成单个齿槽的完整轮廓线。第三步使用螺旋扫描功能创建齿槽切除特征，提前定义符合螺旋角参数的扫描轨迹线，设置合理的扫描截面与轨迹的相切约束，确保轮齿螺旋走向与设计参数完全匹配，完成单个轮齿特征创建后，通过轴阵列方式按照齿数参数完成全部轮齿的阵列生成，过程中同步校验齿距均匀性与齿向对齐精度。第四步完成齿轮基体、轮毂、键槽等辅助结构的创建，添加对应倒角、圆角等工艺特征，完成齿轮整体模型的装配校验，验证啮合过程中是否存在干涉问题。

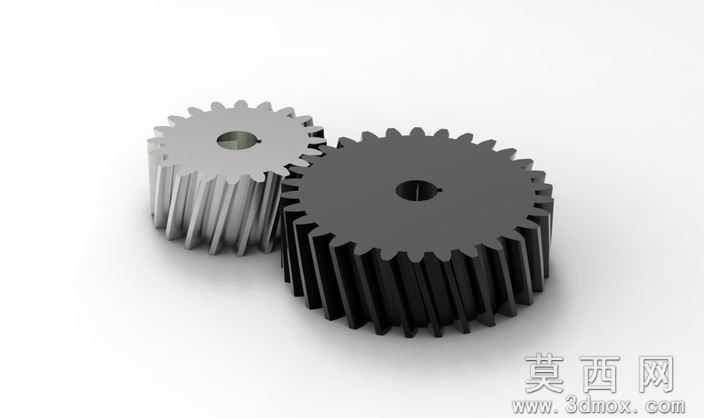

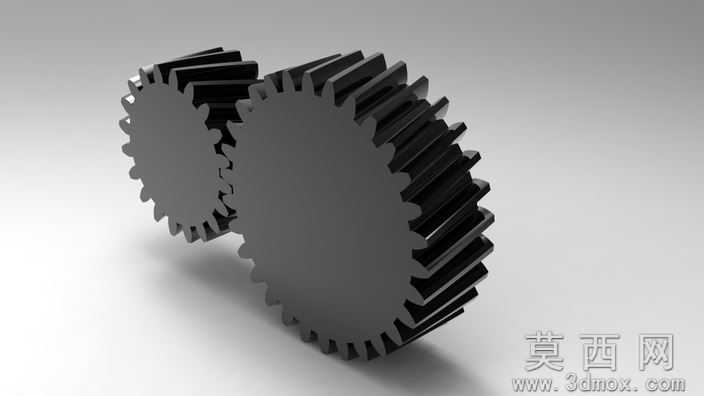

模型渲染阶段采用哑光金属材质模拟工业齿轮的实际质感，设置柔和的侧方主光源搭配环境补光，清晰呈现轮齿的螺旋走向、齿面纹理与结构细节，渲染效果贴合实际工业齿轮的视觉表现。结构原理上，斜齿轮依靠轮齿的螺旋啮合实现动力传递，相比直齿轮具备啮合重合度高、传动平稳、噪音低、承载能力强的优势，建模过程严格遵循斜齿轮的啮合原理，确保齿形参数、螺旋角参数符合机械设计标准，可直接用于啮合传动的运动仿真验证。

文件格式包含PTC Creo Elements原生格式，同时导出STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG NX、CATIA等主流三维设计软件，不同软件环境下导入后可完成特征编辑、运动仿真、工程图生成等操作，不会出现特征丢失、曲面破面等问题。在研发与教学应用层面，本套教学内容既适合机械设计相关专业的学生掌握参数化建模思路、理解斜齿轮的设计原理与加工逻辑，也可作为机械研发人员的设计参考，帮助设计人员快速掌握齿轮类零件的参数化建模方法，缩短同类零件的研发周期，模型本身也可直接用于减速器、传动机构等设备的虚拟装配与运动仿真测试，配套的效果示意图可清晰展示模型的最终呈现效果，方便学习者对照操作步骤校验建模成果。
