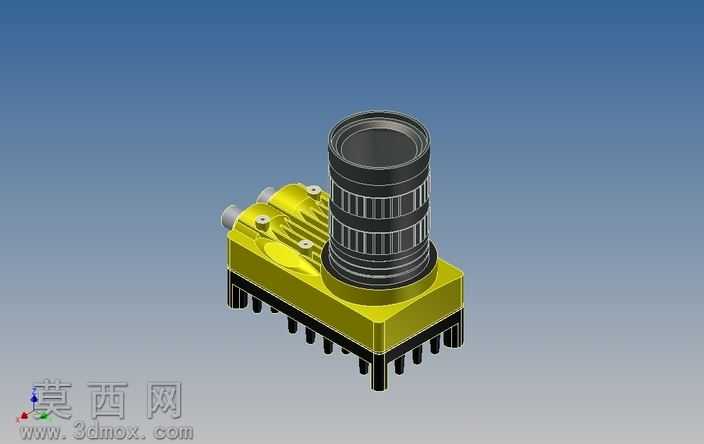

带镜头康耐视线扫相机三维建模作品

本作品为带镜头的康耐视线扫相机三维建模成果，建模过程以还原设备真实外观与结构为核心目标，因无现成公开图纸参考，全程对照实物外观参数与公开产品资料完成1:1比例的精准复刻。建模阶段先拆分设备结构模块，将整体划分为黄色机身主体、黑色接插引脚、多层组合镜头三个核心部分，机身部分先绘制基础长方体轮廓，再通过拉伸、切除、倒角等特征操作还原侧面的散热筋结构、安装定位孔位、侧边接口的凹凸造型，严格匹配实物的比例尺寸与边角弧度，避免生硬直角带来的失真感。镜头部分采用多层回转体建模思路，逐环绘制每一层镜筒的截面轮廓，通过回转特征生成基础筒身，再细化每一层镜筒的防滑纹路、调节环刻度凹槽、镜片压圈的细节结构，还原镜头可调节段的分层设计与金属质感的边缘细节，镜头与机身的连接卡口部分做了精准的卡扣对位结构，还原真实设备的装配逻辑。底部引脚部分按照工业接插件的针脚排布规律，逐根绘制引脚的柱体结构，还原引脚根部的黑色绝缘基座造型，确保针脚间距、长度与实物一致。材质与渲染阶段，为机身主体赋予哑光工程塑料材质，调整漫反射颜色为工业设备常用的明黄色，添加细微的颗粒质感模拟注塑外壳的表面肌理；镜头部分为不同环段分别赋予哑光黑色工程塑料、磨砂金属、高透玻璃三种材质，金属调节环添加轻微的拉丝纹理，镜片部分设置合适的反射率与透明度，模拟光学镜片的通透感与边缘反光效果；底部引脚赋予亮面金属材质，绝缘基座设置为哑光黑色硬塑料材质，区分不同部件的材质差异。渲染时采用柔和的工业产品布光方案，主光源从斜上方45度照射，补光弱化底部阴影，添加环境反射贴图提升金属与玻璃部件的真实感，最终呈现的模型可清晰展示线扫相机的整体外观、部件组成与结构细节，可用于工业视觉方案演示、设备布局模拟、教学展示等场景。
