柜门升降用气动支撑撑杆结构设计

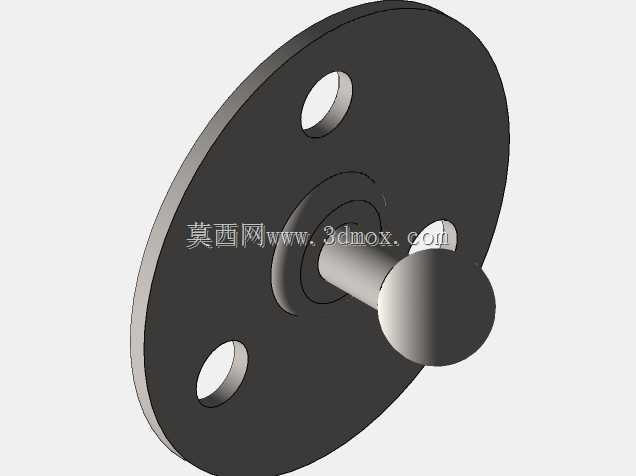

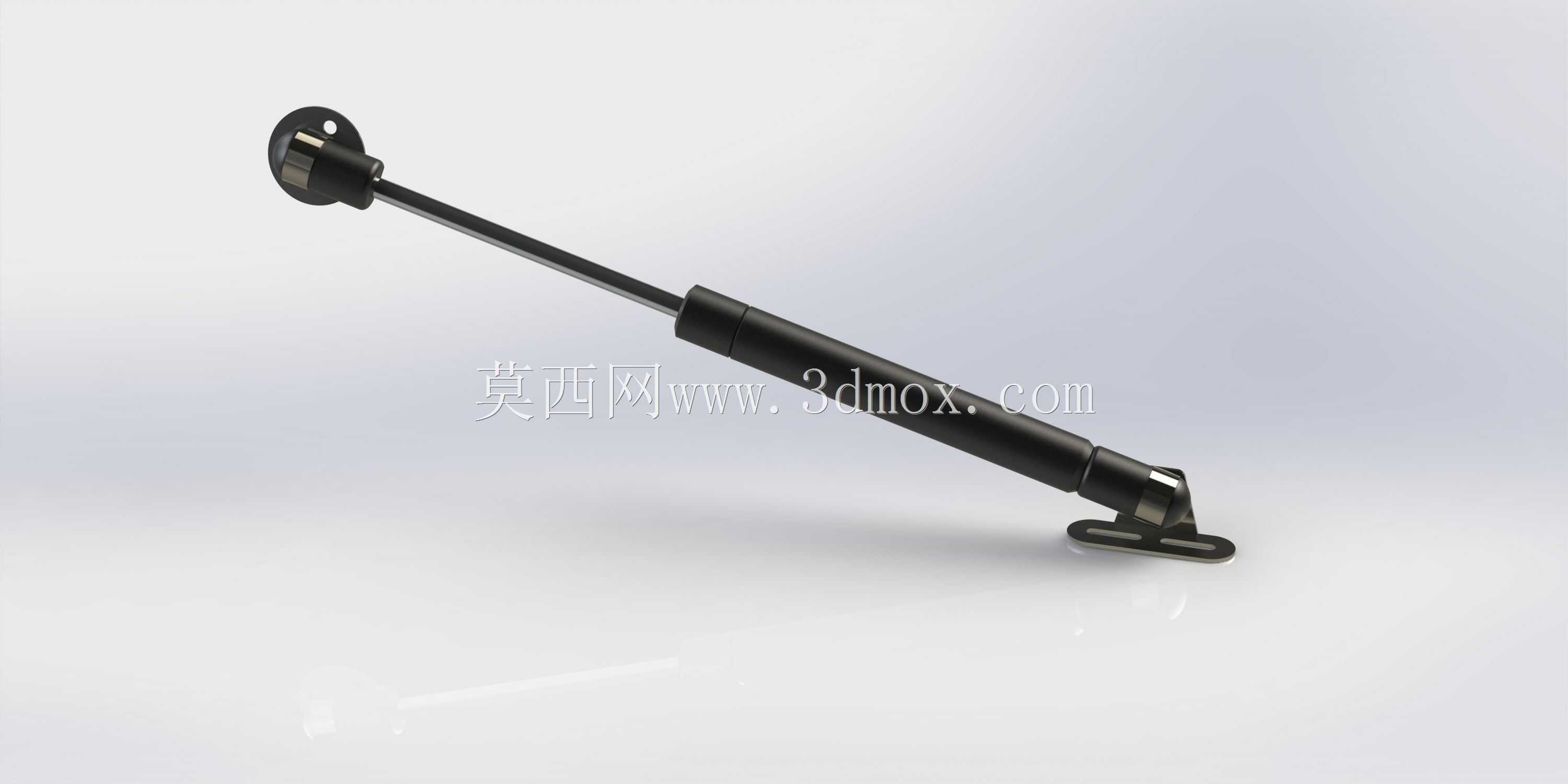

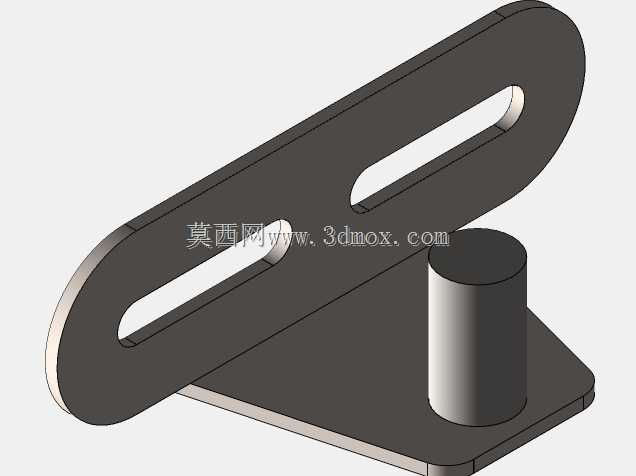

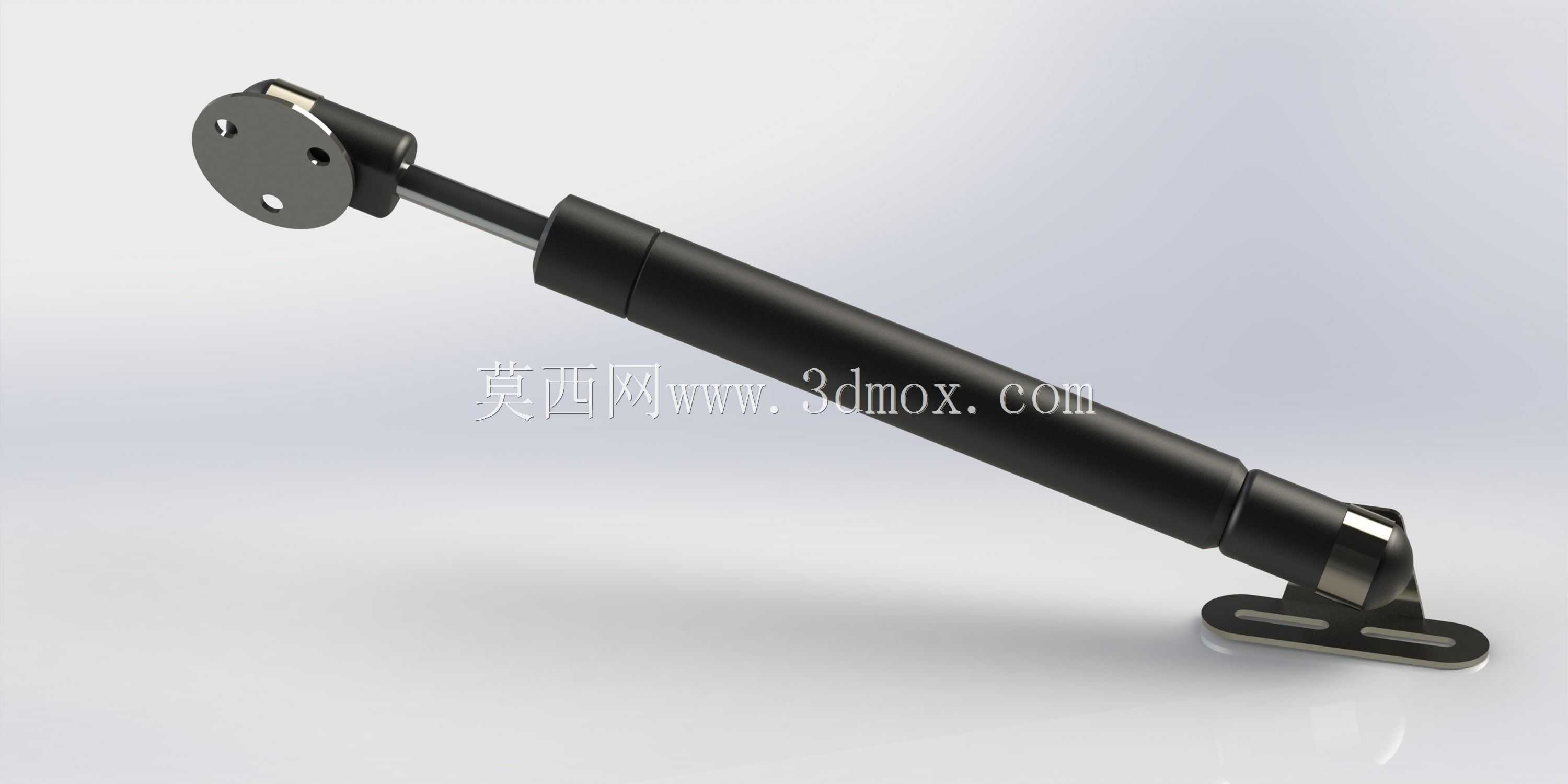

这款气动支撑撑杆主要面向民用家具、工业柜体、小型设备舱门的升降支撑场景，在日常使用中可替代传统的机械支撑卡扣，实现柜门、上翻式舱门的平缓开启与悬停定位，广泛适用于橱柜上翻门、设备检修舱门、小型升降托架、家具暗门等需要辅助举升与支撑的结构中，能够有效降低使用者开合门板的施力强度，避免门板开合过程中出现下坠、磕碰、夹手等问题，提升使用过程的安全性与顺畅度。从功能特性来看，这款撑杆属于气液结合的弹性支撑元件，内部充入高压惰性气体作为动力源，配合阻尼油液实现行程末端的缓冲效果，全程伸缩过程无明显卡顿，支撑力输出平稳，可在行程范围内的任意角度实现稳定悬停，不会出现缓慢滑移下坠的情况，能够可靠承托对应重量的门板或托架，长期使用下支撑力衰减幅度极低，可满足上万次往复伸缩的使用寿命要求。在设计思路上，这款撑杆采用了对称式的端部安装结构，两端均设置带安装孔位的铰接接头，一端为圆形法兰式固定座，可通过螺丝直接固定在门板或活动托架的平面上，另一端为带长槽孔的铰接底座，可固定在柜体或设备的固定框架上，长槽孔的设计可以抵消安装过程中的位置误差，降低对安装精度的要求，即使安装孔位存在小幅偏差也能顺利完成装配，避免出现憋卡、伸缩不畅的问题。撑杆的主体缸体采用圆形截面的金属管材，表面做哑光黑色防腐处理，既能够提升外观的整体性，也可以适应潮湿、多尘的使用环境，避免缸体表面出现锈蚀影响伸缩顺滑度。活塞杆部分采用高精度磨削加工，表面硬度高、粗糙度低，配合端部的防尘密封结构，可有效阻挡外界灰尘、碎屑进入缸体内部，保护内部密封件不受磨损，延长产品的整体使用寿命。从安装边界来看，这款撑杆的整体伸展长度适配常规厚度的柜体门板安装需求，收缩后的整体长度可满足门板完全闭合时的收纳空间要求，不会出现门板关闭后撑杆外露、干涉其他部件的问题，两端铰接点的旋转角度范围覆盖了门板从完全闭合到完全开启的全程转动角度，在整个开合过程中撑杆的受力方向始终沿杆体轴向，不会出现径向受力损坏密封结构的情况。在实际选型搭配时，可根据门板的重量、开合角度、安装点的位置距离选择对应支撑力的型号，确保开启时手感轻盈，悬停时稳定可靠，关闭时不会出现回弹过猛的问题。
