DO-214封装表面贴装二极管结构设计

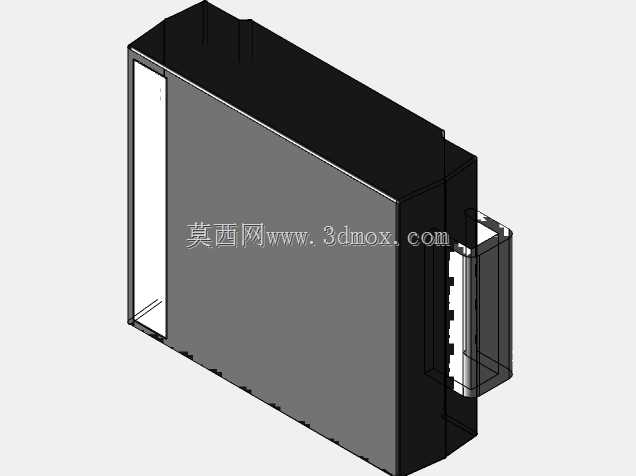

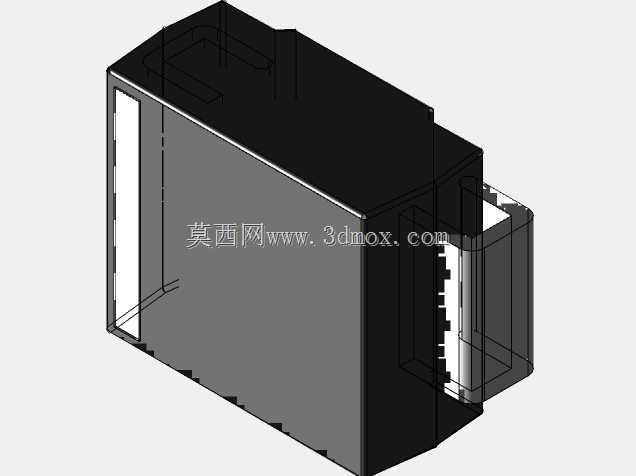

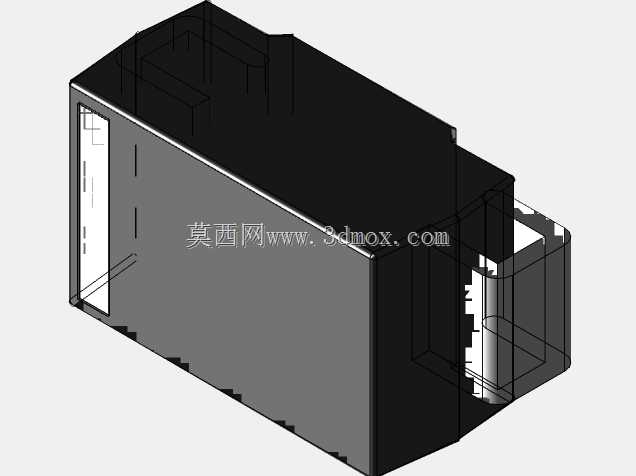

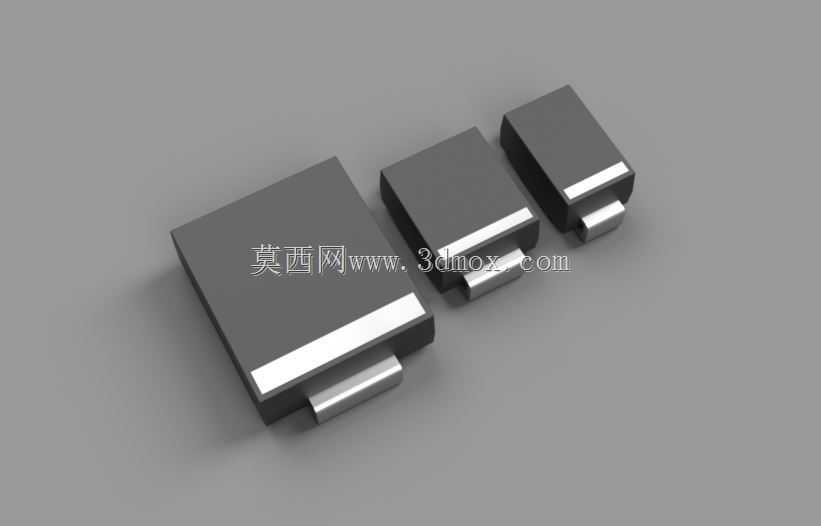

在现代电子制造产业中，表面贴装器件是支撑高密度电路板组装的核心基础元件，DO-214封装系列的表面贴装二极管，广泛覆盖消费电子、工业控制、汽车电子、电源管理等多个领域的电路设计场景，承担着整流、稳压、瞬态电压抑制、信号检波等关键电路功能，是板级电路设计中不可或缺的被动半导体器件。本次设计的DO-214系列表面贴装二极管，完整覆盖SMA、SMB、SMC三种主流安装规格，能够适配不同功率等级、不同空间约束的电路板布局需求，为硬件设计人员提供统一封装维度下的选型参考。从产品功能特性来看，该系列二极管采用无引脚表面贴装结构，相较于传统通孔插装二极管，大幅缩减了元件在电路板上的占用面积，同时消除了通孔引脚带来的寄生电感与寄生电容参数，能够在更高频率的开关电路中保持稳定的电气性能，减少信号传输过程中的畸变与损耗，适配当下高速数字电路、高频开关电源的设计要求。在设计思路层面，本次建模严格遵循行业通用的封装尺寸规范，对塑封本体的轮廓公差、金属电极的共面度、焊盘接触区域的宽度与长度都做了精准的参数约束，确保模型导入PCB设计环境后，能够与标准焊盘封装完全匹配，避免后续SMT贴片过程中出现立碑、偏移、虚焊等组装缺陷。外形尺寸与安装边界方面，三种规格的二极管按照功率等级依次递增：SMA规格体积最为小巧，适合空间紧凑的便携类电子产品，安装时焊盘外侧预留的安全间距满足安规绝缘要求；SMB规格兼顾散热能力与空间占用，适配多数通用电源与信号处理电路；SMC规格拥有更大的塑封体积与电极接触面积，能够承载更高的正向电流与反向耐压，适合大功率整流、浪涌防护等对散热要求更高的电路场景。建模过程中对塑封本体的脱模斜度、电极端部的倒角结构都做了还原，既符合实际元件的注塑生产工艺特征，也能在结构装配仿真中准确模拟元件与周边结构件的干涉情况，帮助结构设计人员在产品开发阶段就完成元件布局的空间校验，避免后期试产阶段出现元件与壳体、散热片等结构件的装配冲突。同时模型还原了元件表面的极性标识区域，能够在生产可视化指导、装配工艺仿真中清晰呈现元件的安装方向，减少人工贴片或设备视觉识别过程中的极性反向错误，提升组装良率。
