Aventics拉杆式标准气动气缸结构

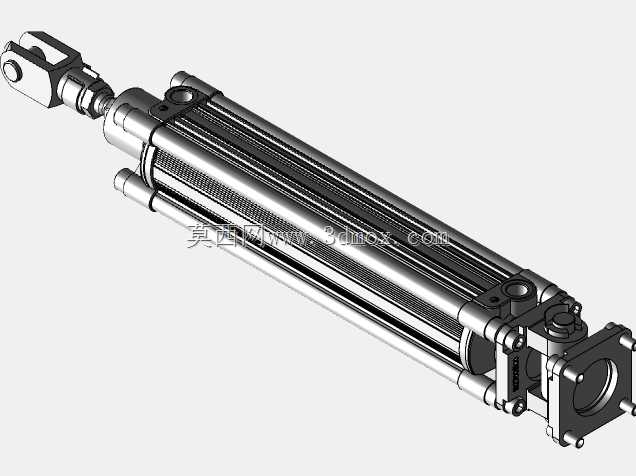

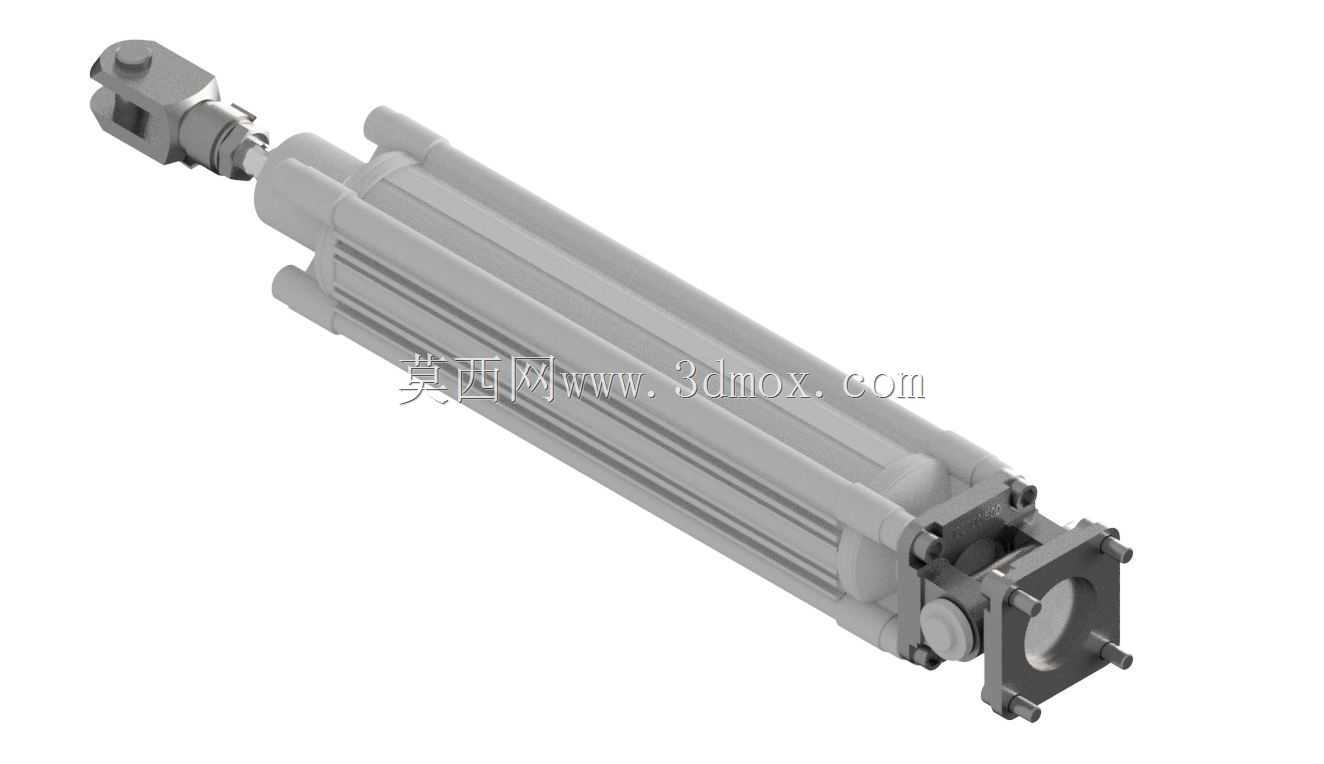

这款拉杆式气动气缸是气动系统中应用极为广泛的直线执行元件，在各类工业自动化生产场景中承担着动力输出与动作执行的核心作用，常见于自动化装配生产线的工件推送、夹具夹紧、工位切换，包装机械的物料推送与封合动作驱动，机床设备的上下料机构驱动，以及电子制造、轻工纺织、汽车零部件加工等多个领域的气动回路中，能够将压缩空气的压力能稳定转换为机械往复直线运动的动能，适配多数中低压气动系统的动力输出需求。从功能特性来看，该款气缸采用经典拉杆式缸体结构，缸筒通过四根对称布置的拉杆与前后端盖锁紧固定，结构刚性充足，能够承受较高的工作压力，运行过程中缸体形变极小，可保障长期往复运动的稳定性；活塞杆端部配置了带销孔的铰接安装接头，可适配摆动式安装场景，后端则设计了方形法兰安装界面，既可以通过法兰实现刚性固定安装，也能搭配铰接支座完成摆动安装，适配不同设备的安装空间与动作需求。缸体外部设计有纵向分布的散热筋结构，在高频往复运行过程中能够快速导出缸内摩擦产生的热量，避免密封圈因高温过早老化，有效延长元件的使用寿命；活塞杆表面做了硬化耐磨处理，表面粗糙度控制在极低水平，能够减少与端盖导向套之间的摩擦阻力，同时降低外部粉尘、杂质进入缸体内部的概率，提升气缸在多尘工业环境下的运行可靠性。在设计思路上，这款气缸遵循标准化气动元件的设计逻辑，整体结构紧凑，缸体截面为规整的方形轮廓，安装孔位、活塞杆直径、缸筒内径都遵循通用气动元件的尺寸规范，能够与市面主流的同规格气缸配件实现互换，降低设备维护的配件替换成本；端盖部位集成了缓冲结构的安装位，可在活塞运行至行程端点时实现气缓冲，避免活塞与端盖发生刚性碰撞，降低运行过程中的冲击噪音与结构损耗。从安装边界来看，该气缸的整体轴向尺寸适配常规中等行程的应用需求，径向最大轮廓尺寸为后端法兰的方形外廓，安装时需预留足够的轴向运动空间，保障活塞杆伸出至最大行程时不会与周边设备结构发生干涉；径向方向上，拉杆的外凸尺寸为缸体的最大径向边界，布置安装空间时需避开周边的管线与结构件，同时预留出气动接头的安装空间，方便进出气路的连接与后期维护操作。气缸的进出气接口布置在端盖的侧方位置，管路连接后不会额外增加轴向的安装尺寸，能够适配安装空间较为紧凑的设备布局，在各类自动化设备的气动系统中都能实现便捷安装与稳定运行。
