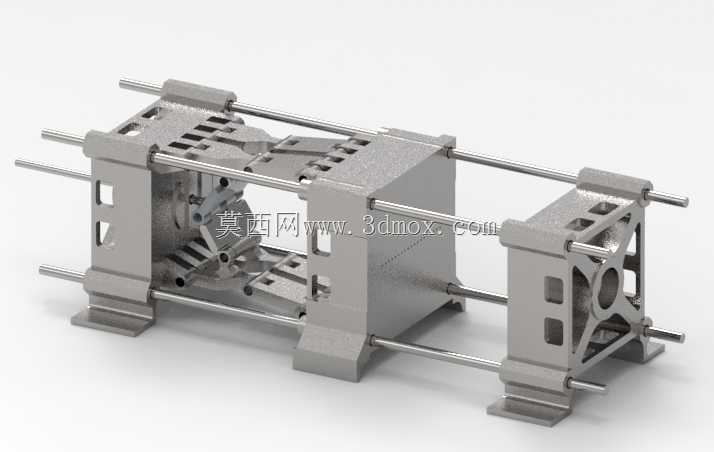

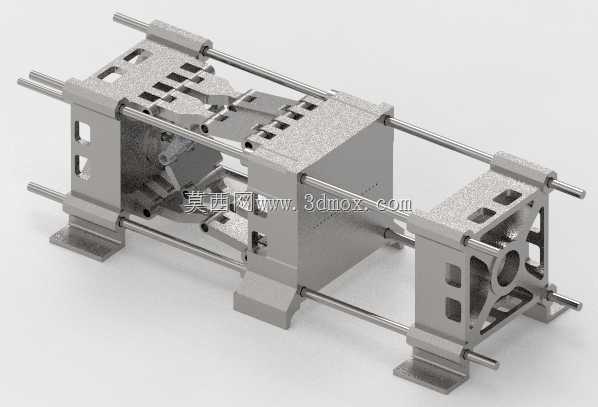

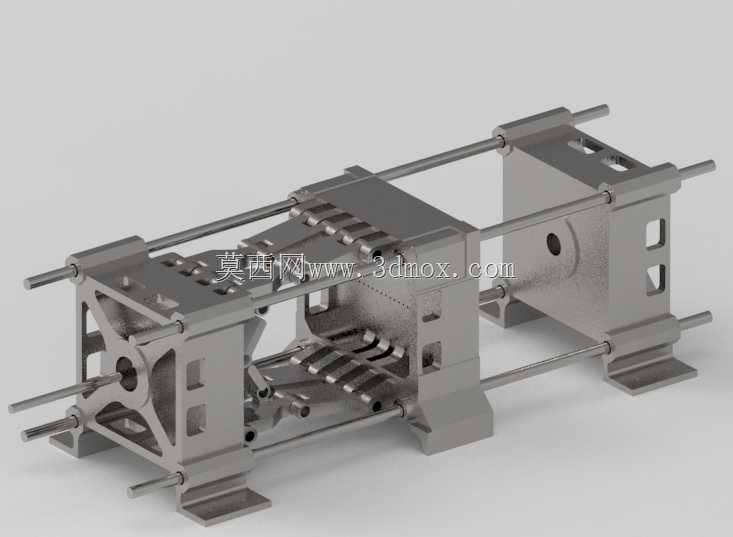

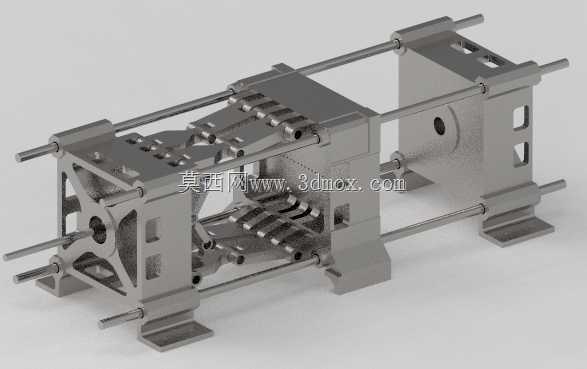

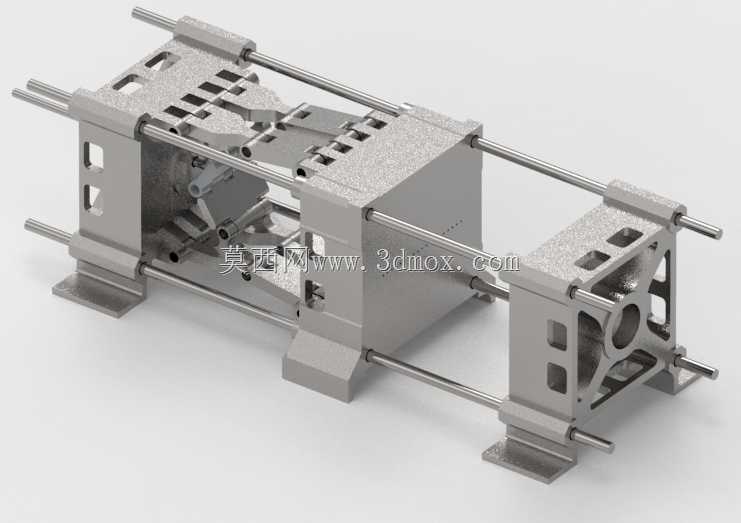

注塑生产用切换钳制夹具结构设计

在注塑成型生产的连续作业场景中，模具的稳定装夹与快速切换是影响生产节拍、制品成型精度的核心环节，这套切换钳制夹具正是针对注塑生产中模具固定与快速换模需求开发的专用工装结构。它主要应用于中小型卧式注塑机的模具装夹工位，适配两板模、简化细水口模等常见注塑模具的安装固定需求，能够在注塑过程中为模具提供持续、均匀的锁紧力，避免射胶、保压阶段因模腔压力波动出现模具涨模、移位的问题，从装夹端保障注塑制品的尺寸精度与外观质量，同时可缩短换模过程中的对位、锁紧操作时长，适配多品种小批量的柔性注塑生产需求。

从功能特性来看，这套钳制夹具采用双侧对称的框架式承载结构，主体承力部件采用高强度合金结构钢设计，整体刚性充足，可承受最大120吨锁模力对应的模腔反作用力，不会在长期交变载荷下出现结构形变。夹具的导向部分采用高精度光杆导柱配合自润滑衬套设计，开合过程顺滑无卡滞，重复定位精度可控制在0.02mm以内，能够保证动定模合模时的同轴度要求，避免因合模错位导致的制品飞边、浇口错位等质量缺陷。夹具的钳制锁紧单元采用斜楔式力放大结构，仅需较小的操作力即可输出足够的锁紧力矩，锁紧状态具备机械自锁特性，即使外接动力源出现压力波动或中断，也能持续保持锁紧状态，杜绝生产过程中的安全隐患。

在设计思路上，这套夹具充分考虑了注塑生产现场的安装适配性与操作便捷性，整体采用模块化设计思路，将承力框架、导向单元、锁紧单元、安装基座拆分为独立可替换的模块，可根据不同注塑机的拉杆间距、模具厚度范围调整对应模块的尺寸参数，无需重新设计整体结构即可适配多种规格的注塑设备。夹具底部的安装基座预留了标准T型槽安装位，可直接与注塑机的动模板、定模板安装面配合，安装时无需对设备原有结构进行改造，降低了现场改造成本与安装难度。夹具的开合行程设计预留了足够的操作空间，开模状态下动定模之间的间距可满足人工取件、嵌入式五金件安放、模具型腔清理的操作需求，不会对日常生产操作造成干涉。

从外形尺寸与安装边界来看，这套夹具整体长度适配300-500mm模厚的注塑模具安装需求，整体宽度控制在650mm以内，可适配拉杆间距为700*700mm的常规卧式注塑机安装空间，整体高度不超过320mm，不会与注塑机的安全门、射台移动轨迹产生干涉。夹具的所有活动部件均做了圆角钝化处理，避免操作过程中出现剐蹭风险，外露的导向杆表面做了硬铬镀层处理，耐磨性能优异，可适应注塑车间多油污、多粉尘的生产环境，长期使用也不会出现导向面锈蚀、磨损导致的精度下降问题。
