带齿轮齿条传动的可调式柜体夹持工装

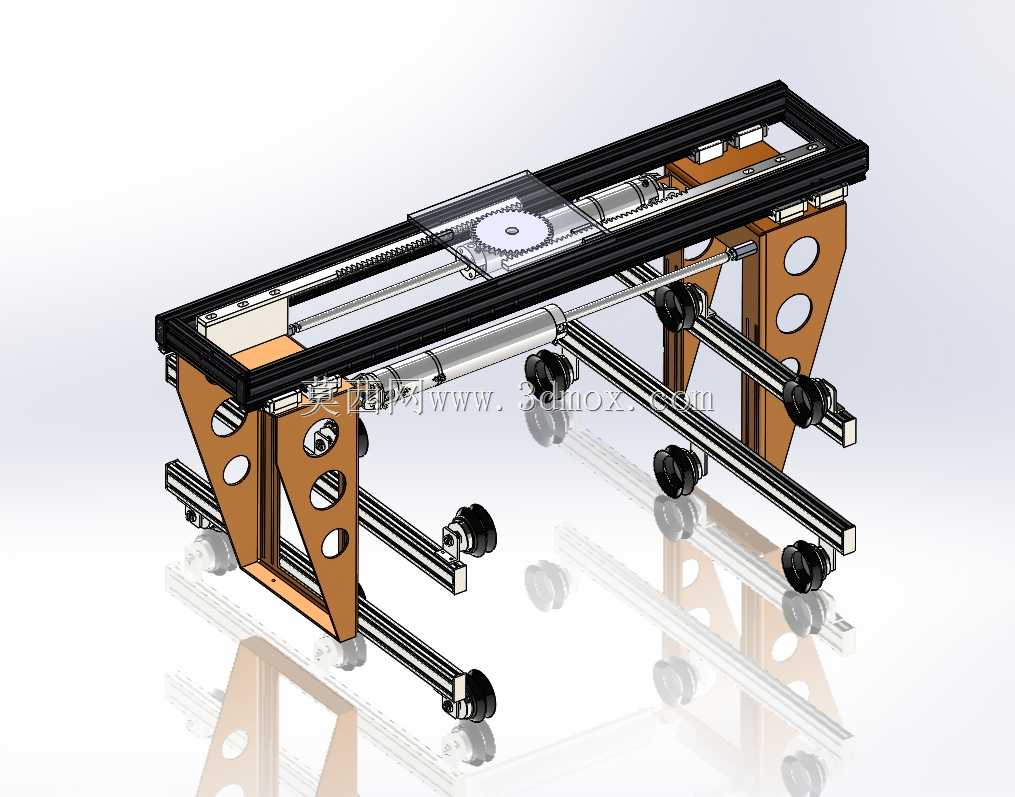

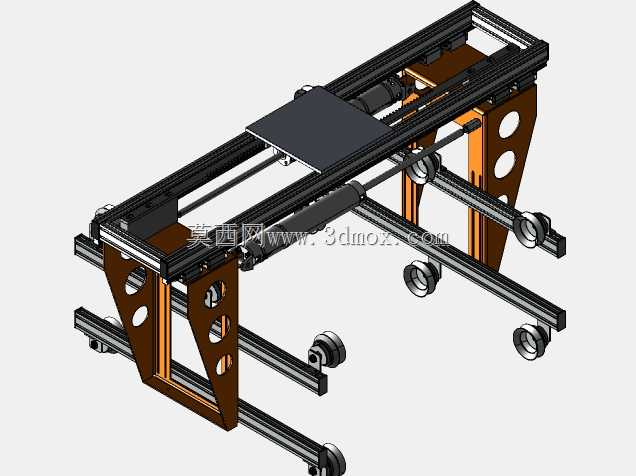

该夹持工装主要面向柜体类零部件的加工、转运与装配作业场景，可在板式家具柜体组装、电气柜壳体焊接、物流仓储柜体分拣等工序中承担工件定位与夹持功能，替代传统人工扶持或简易压块固定的作业方式，有效降低作业过程中工件移位、形变的概率，提升工序作业的一致性与操作安全性。工装整体采用框架式承载结构设计，主体支撑部分选用三角镂空造型的立式支腿，在保证结构刚性、降低整体自重的同时，预留了充足的底部操作空间，可适配不同高度的作业台面安装需求，支腿底部配置可调式支撑脚轮，既可以在短距离工位转场时实现灵活推移，也可以在作业定位后通过锁紧结构固定整机位置，避免作业过程中工装滑移。上部承载框架采用双平行直线导轨作为传动承载基础，搭配齿轮齿条传动组件实现夹持工位的横向位置调节，齿轮传动副的啮合间隙经过设计优化，调节过程顺滑无卡滞，定位后可通过锁紧结构固定夹持位置，适配不同长度规格的柜体工件夹持需求。夹持执行端预留了真空吸附接口，可外接真空气源实现对板式柜体面板的柔性吸附固定，避免刚性夹持对工件表面造成压痕或划伤，尤其适合表面带饰面的成品柜体部件装配作业。设计过程中针对安装边界做了充分适配，整机横向调节行程覆盖常规中小型柜体的尺寸范围，支腿安装孔位采用标准化间距设计，可直接固定在现有装配流水线台面或独立工作台上，无需对现有作业场地做大规模改造。框架上部设置透明防护盖板，既可以观察内部齿轮齿条的运行状态，也可以避免作业过程中杂物落入传动副造成卡滞，两侧的导向轴做了镀铬硬化处理，耐磨性能优异，可承受长期往复调节的磨损消耗。整体结构兼顾刚性与可调性，夹持力可通过气源压力灵活调整，既可以满足薄壁柜体的轻压固定需求，也可以通过加大气压实现重型金属柜体的牢固夹持，适配多品类、多规格柜体类工件的作业需求，帮助生产环节减少工装更换频次，提升工位作业的柔性化适配能力。
