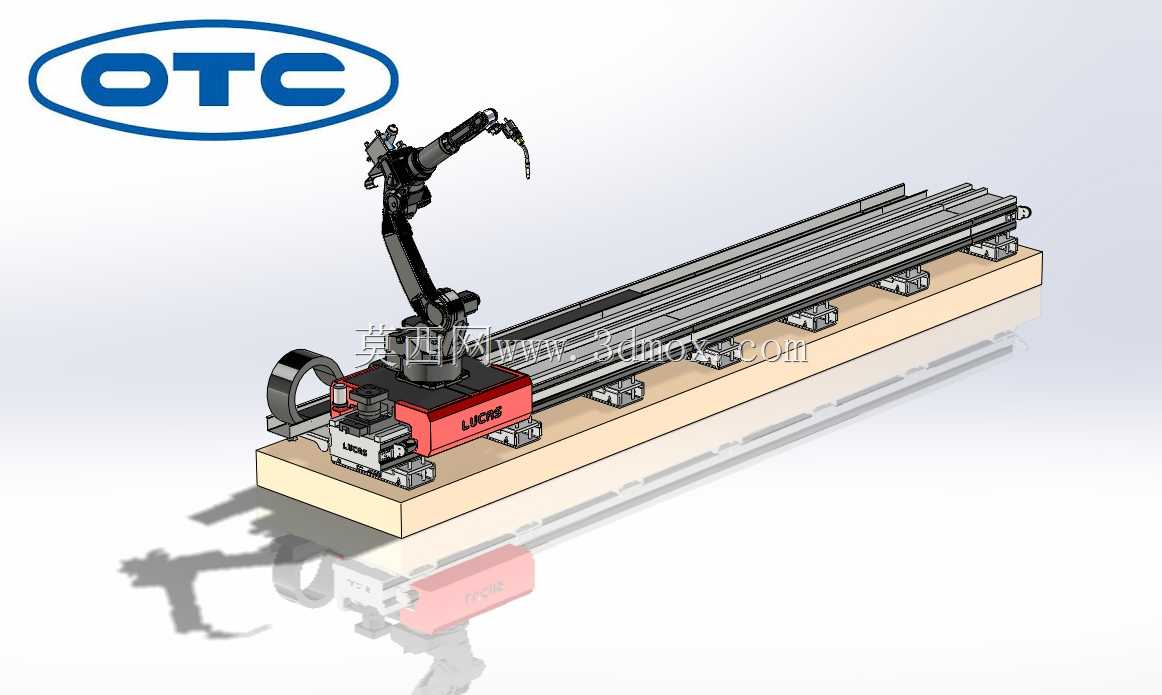

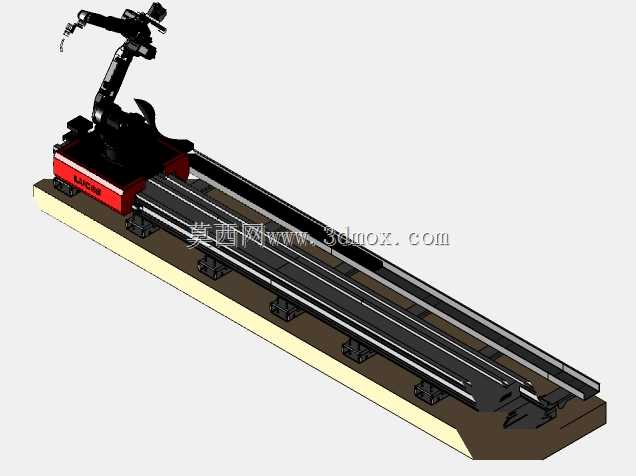

OTC加长行程导轨式焊接机械臂

该套设备为搭载直线行走轴的OTC焊接机械臂，主要面向长尺寸结构件的自动化焊接作业场景，常见于工程机械结构件生产、大型箱体焊接、长型材拼接焊、轨道交通部件加工等需要大作业覆盖范围的焊接工位，可替代人工完成长距离连续焊缝的焊接作业，解决传统固定工位焊接机械臂作业半径不足、需要反复移位装夹工件的痛点，有效降低工人重复吊装对位的劳动强度，减少多工位装夹带来的定位误差，提升长焊缝焊接的一致性与加工效率。设备整体由OTC六轴焊接机械臂、加长直线行走滑台、滑台安装基座、拖链走线组件、末端焊枪夹持机构几部分构成，行走轴采用重载直线导轨作为导向承载结构，配合齿轮齿条传动结构实现机械臂的长距离平稳移动，滑台台面预留了机械臂的标准安装定位孔位，可兼容对应负载级别的主流焊接机械臂安装固定，基座采用加厚型材焊接加工后做时效去应力处理，保障长行程运行过程中的结构刚性，避免运行抖动影响焊接精度。设计过程中优先考虑焊接作业的实际工况需求，行走轴的导轨安装面做了精密铣削加工，保证全程直线度公差控制在焊接作业允许的范围内，滑台侧方配置全封闭拖链结构，可将机械臂的动力线缆、信号线缆、焊枪送丝管路、气路管线全部收纳在内，避免焊接飞溅烫伤管线，同时减少管线外露带来的现场安全隐患。机械臂本体采用成熟的六轴关节结构，可配合行走轴的水平移动实现空间内任意角度的焊枪姿态调整，覆盖行走轴全行程范围内的工件焊接需求，焊枪末端预留了防撞传感器安装位，可在误触碰工件时及时触发停机保护，避免焊枪与机械臂关节受损。安装边界方面，整套设备的基座可直接通过膨胀螺栓固定在平整的车间混凝土地面上，无需额外做复杂的地基施工，行走轴的有效行程可根据车间实际工位的工件长度做适配调整，设备整体宽度控制在常规焊接工位的占地范围内，不会过多占用车间通道空间，滑台运行的极限位置两端设置了硬限位与软限位双重保护结构，防止机械臂超程运行发生碰撞事故。设备运行时可通过控制系统联动行走轴与机械臂的动作，实现焊缝的连续跟踪焊接，针对长直焊缝、环形分段焊缝、多工位分布焊缝都能实现一次装夹完成全部焊接作业，有效减少工件周转时间，适配中小批量多品种的长结构件焊接生产需求。
