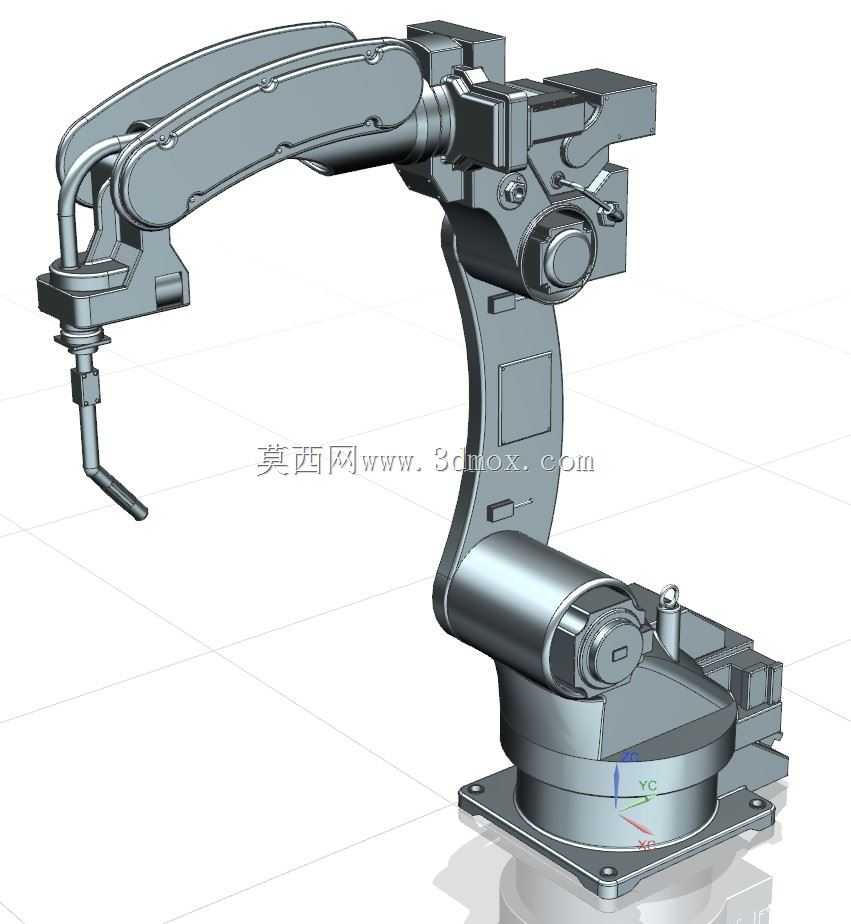

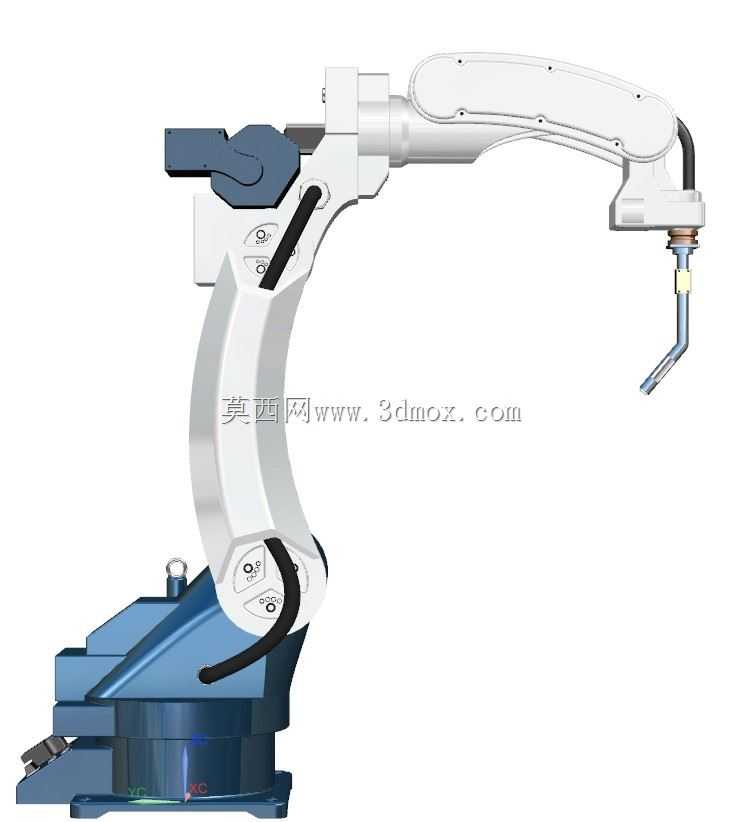

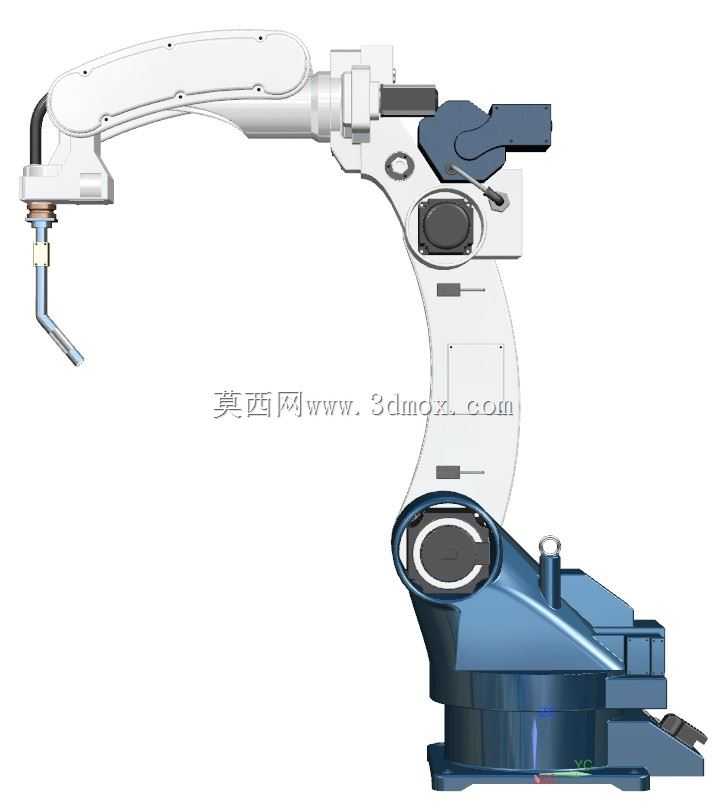

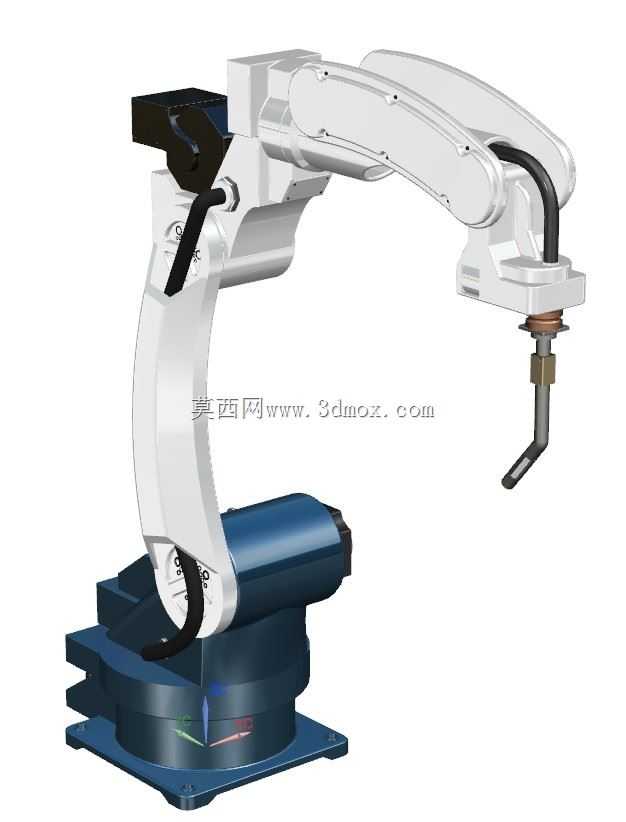

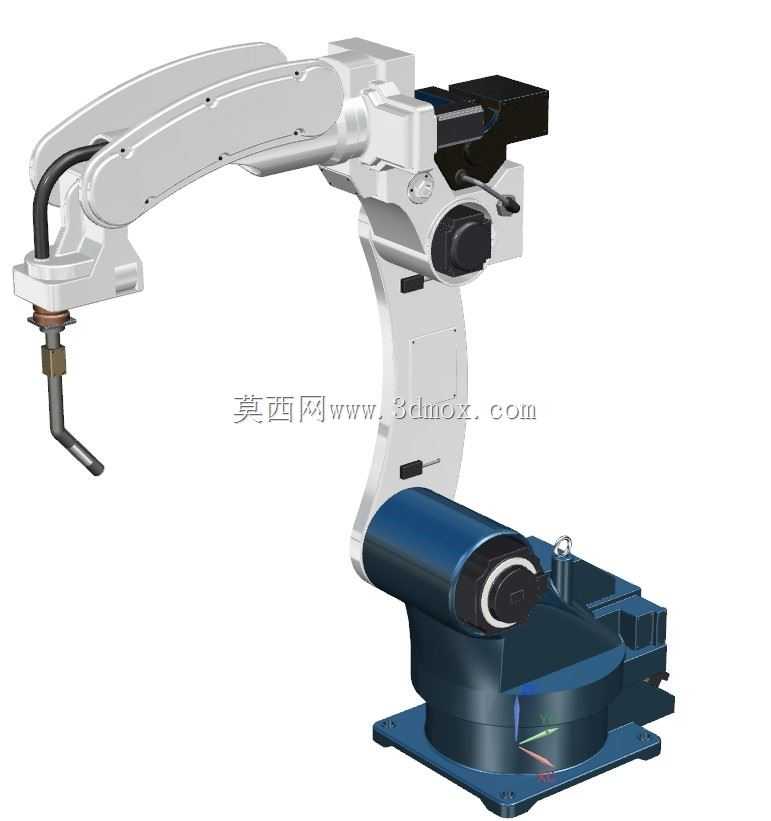

多关节工业焊接机械臂结构设计

这款多关节焊接机械臂主要面向汽车零部件制造、五金结构件加工、工程机械构件焊接等工业生产场景，能够替代人工完成高重复度、高精度要求的焊接作业，有效降低焊接过程中弧光、烟尘对操作人员的职业健康伤害，同时大幅提升焊接轨迹一致性与生产节拍稳定性。在实际生产场景中，该机械臂可适配二保焊、氩弧焊等多种焊接工艺末端，既可以单机完成小型工件的全位置焊接，也能够接入自动化焊接生产线，配合变位机、输送辊道完成长构件、复杂曲面构件的连续焊接作业，覆盖从薄板五金件到中厚板结构件的焊接需求。从功能特性来看，该机械臂采用多关节串联结构设计，大臂与小臂的关节转动范围经过优化，能够实现作业范围内无死角的焊枪姿态调整，可轻松完成工件内角、仰焊位置等人工操作难度较大的焊缝焊接；底座采用大承载安装结构，能够承受机械臂高速运动过程中的倾覆力矩，保证长时间运行的轨迹精度；末端焊枪夹持结构配备防撞缓冲设计，当焊枪意外触碰工件或工装时能够快速触发停机保护，避免设备损坏。在设计思路上，该机械臂优先平衡了作业半径与安装空间的关系，整体结构采用轻量化与高刚性结合的设计，大臂、小臂采用箱型结构设计，在降低运动部件重量、提升关节响应速度的同时，保证了运动过程中的结构刚性，减少焊枪抖动对焊接质量的影响；管线采用内置式走线设计，避免焊接过程中飞溅的焊渣损伤线缆与气管，同时减少运动过程中的管线干涉风险。在安装边界方面，该机械臂底座采用方形法兰安装结构，安装时需要保证安装基础的平面度与承载能力满足设备运行要求，预留出底座周围的维护操作空间，同时根据机械臂的最大作业半径规划安全防护范围，避免运动过程中与周边工装、人员发生碰撞；机械臂的关节运动范围经过限位设计，既保证了作业覆盖能力，也避免了关节过度转动造成的设备损坏，能够适配多数中小型焊接工位的空间布局要求，无需对现有生产场地进行大规模改造即可完成部署。
