车用12V直流雨刮驱动电机结构设计

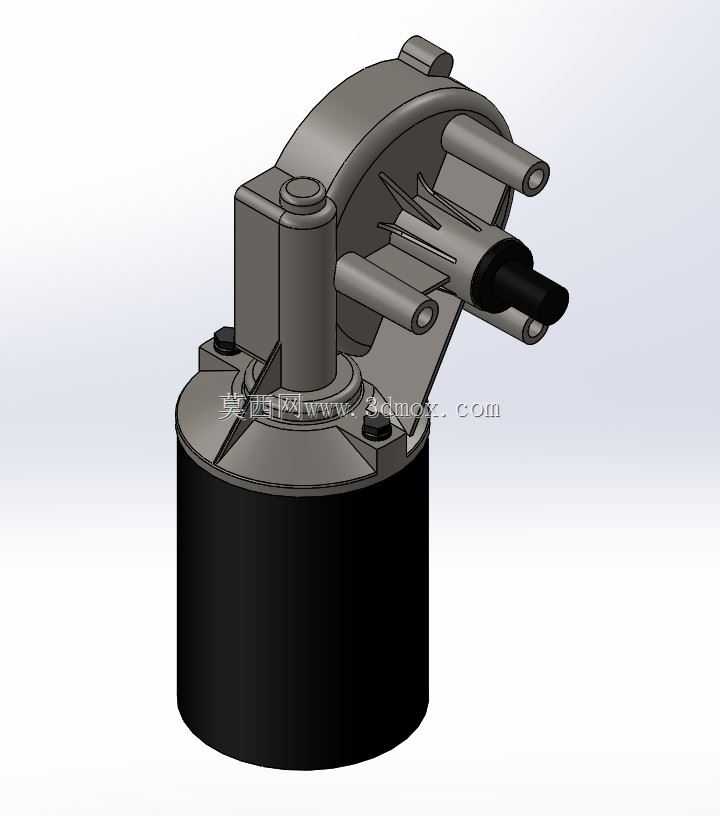

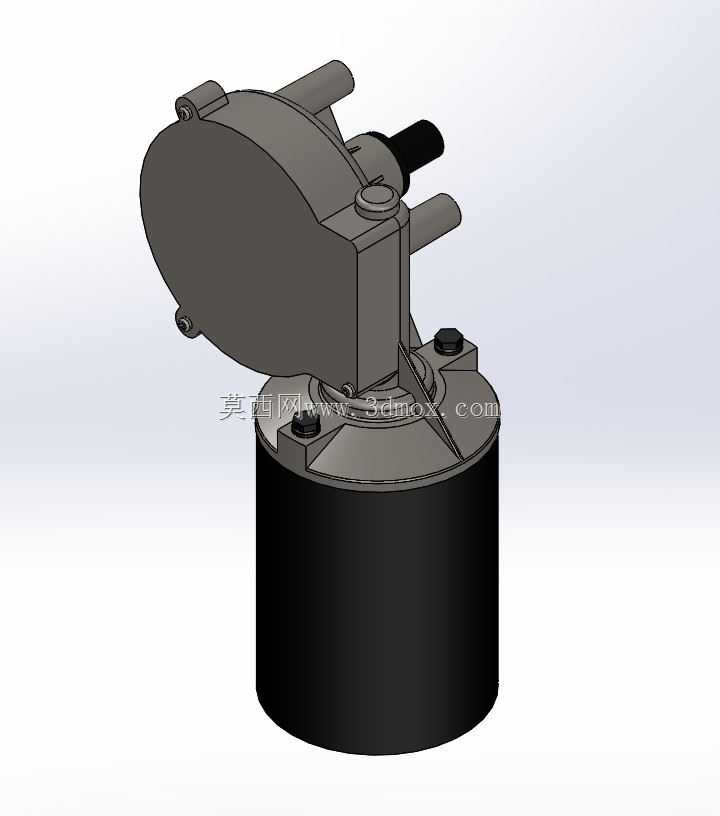

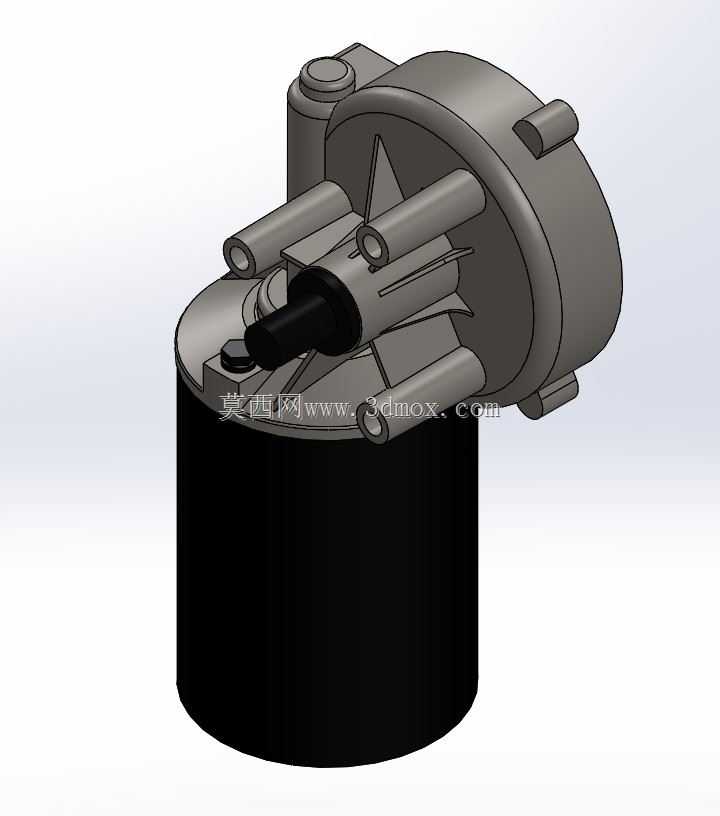

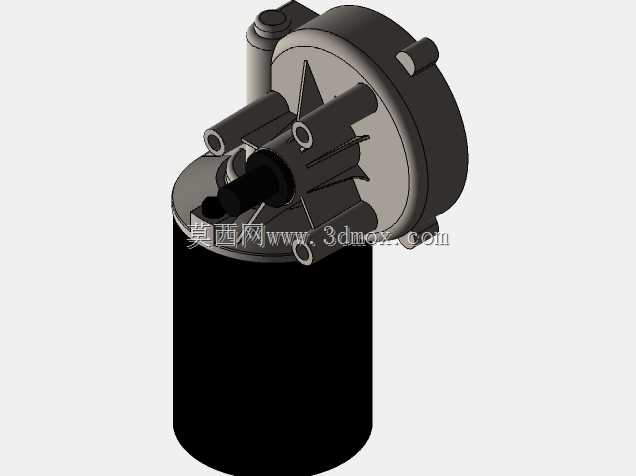

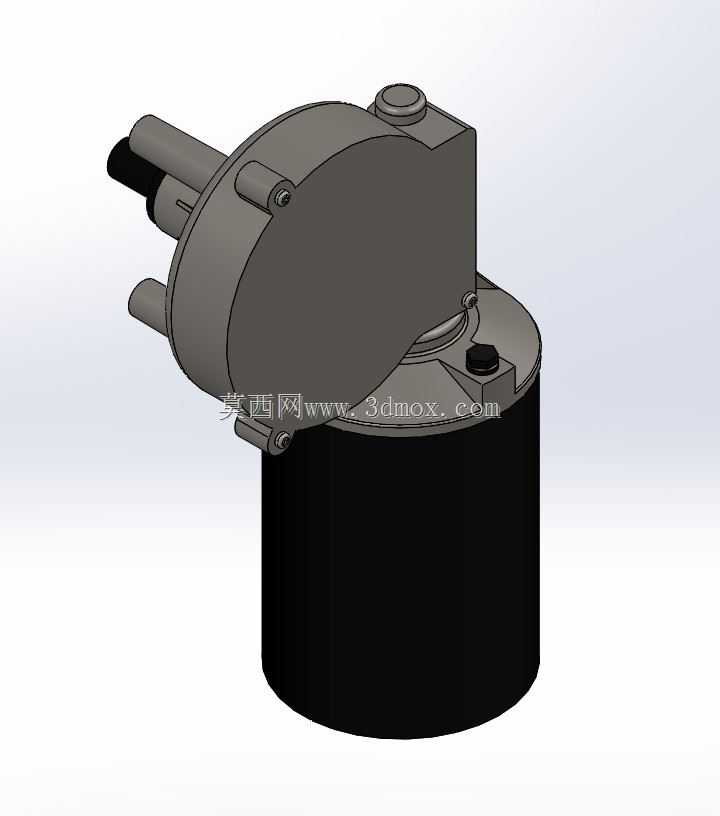

这款12V直流雨刮驱动电机，是乘用车辆、小型商用车辆风窗雨刮系统的核心动力部件，主要适配12V车载供电体系的各类车型，承担风窗玻璃雨刮臂的往复摆动动力输出职能，能够在雨天、扬尘、融雪溅污等行驶场景下，为雨刮胶条提供稳定的摆动驱动力，配合雨刮连杆机构实现不同档位下的刮刷动作，清除风窗表面的雨水、浮尘、虫胶与路面积水溅污，保障驾驶员行驶过程中的清晰前方视野，是车辆主动安全配置中不可或缺的基础动力单元。从功能特性来看，该电机集成了减速机构与输出轴组件，将直流电机本体的高转速低扭矩输出，通过内置齿轮减速结构转化为低转速大扭矩的摆动输出，可适配雨刮系统低速持续刮刷、高速快速刮刷、间歇点动刮刷等不同工作模式的动力需求，输出端的结构设计可直接匹配常规雨刮连杆的安装接口，无需额外加装转接构件即可完成动力传递。在设计思路上，这款电机采用上下分体式结构布局，下部为圆柱状直流电机本体，上部集成减速箱与输出连接端，整体结构紧凑，充分考虑车载安装空间的局促性，将动力单元与减速单元做同轴集成设计，减少不必要的结构外凸，避免与周边的车身钣金、线束、洗涤管路产生安装干涉。上部减速箱外壳设置有多个定位凸台与安装柱，既可以作为壳体装配的定位结构，也可作为整车安装时的辅助定位基准，输出轴端做了轴向限位设计，能够承受雨刮连杆往复运动带来的轴向冲击载荷，避免长期工作后出现轴体窜动的问题。从安装边界来看，下部圆柱电机本体的外径适配主流车型雨刮安装仓的预留空间，上部减速箱的外轮廓尺寸经过优化，安装固定点的位置符合常规车型雨刮电机的安装孔位布局，输出轴的伸出长度与轴径尺寸匹配通用雨刮连杆的连接孔径，可直接替换同规格的传统雨刮电机，无需对车身安装位做二次修改。电机外壳采用耐磨耐候的材质设计，能够适应发动机舱内的高低温交变环境、潮湿环境与粉尘侵蚀，长期工作下不会出现壳体锈蚀、绝缘性能下降的问题，输出轴与壳体的配合位置做了密封结构设计，可阻挡洗车水、雨水渗入电机内部，保障电机在复杂车载环境下的工作可靠性。
