28BYJ-48型5V直流减速步进电机结构

这款28BYJ-48型5V直流步进电机，是小型自动化传动场景中应用极为广泛的动力执行部件，常见于智能家电风向调节、小型云台转动、智能门锁锁舌驱动、教学实验装置传动、3D打印机进料辅助、小型工艺品动态摆件驱动等对控制精度有要求、安装空间紧凑的场景，能够将电脉冲信号转化为对应角度的角位移，实现精准的位置控制，无需额外的位置反馈元件即可完成开环状态下的精准定位，大幅降低小型设备的控制成本与结构复杂度。

从功能特性来看，该款电机自带减速齿轮组，能够将电机转子的高速低扭矩输出转化为低速大扭矩的动力输出，适配低转速大负载的小型传动需求，5V直流供电的特性可以直接对接常见的单片机控制板、USB供电回路，无需额外设计高压供电模块，适配消费级电子、小型教学装置的供电标准。电机出线端做了分色标识，不同颜色线芯对应不同的线圈绕组，能够帮助工程人员快速完成接线调试，避免接线错误导致的电机堵转、驱动板烧毁问题。

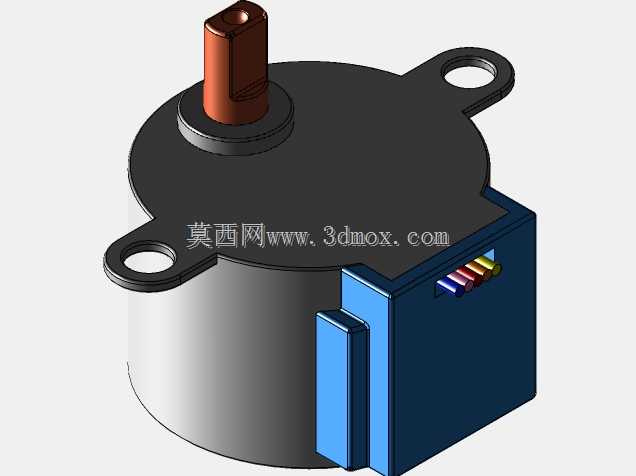

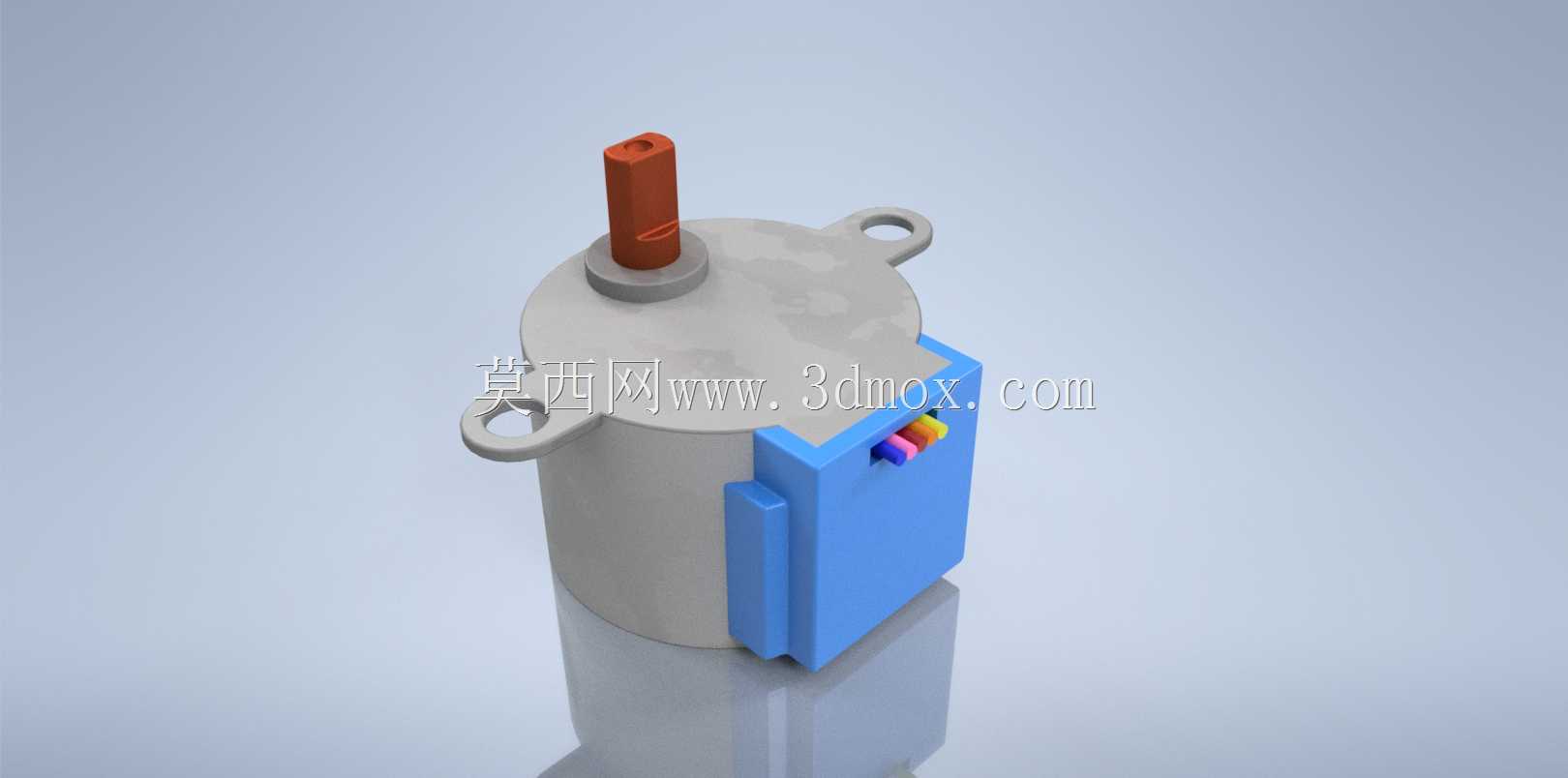

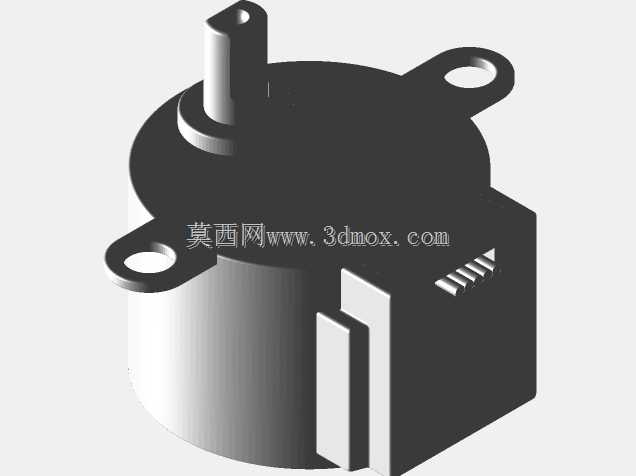

设计过程中，首先围绕28mm的主体外径做结构布局，将定子线圈、转子磁钢整合在圆柱形主体壳体内，侧置的减速箱与主体壳体做一体化卡扣衔接，保证整体结构的紧凑性，两个带安装孔的固定耳对称分布在主体壳体上端面，安装孔的位置、孔径都匹配小型设备的常规安装标准，安装时仅需通过两颗小螺丝即可完成电机的固定，不需要额外设计复杂的安装支架。输出轴采用D型截面设计，能够与配套的传动齿轮、摇臂形成周向固定，避免传动过程中出现打滑空转的问题，输出轴的伸出长度做了严格控制，既保证足够的配合长度传递扭矩，也不会因为轴伸过长占用额外的设备内部空间。

在安装边界的考量上，整体结构的外轮廓没有突兀的凸起，侧置的接线端与减速箱齐平，安装时只需要预留出对应长宽高的立方体空间即可完成布置，出线方向从减速箱侧方引出，方便布线时将线材整理到设备的走线槽内，不会与周边的其他结构件产生干涉。电机的整体重量控制在较轻的区间，不会给小型轻量化设备带来额外的负重负担，适配便携类小型装置的设计需求。
