自动剪切机械手臂三维模型

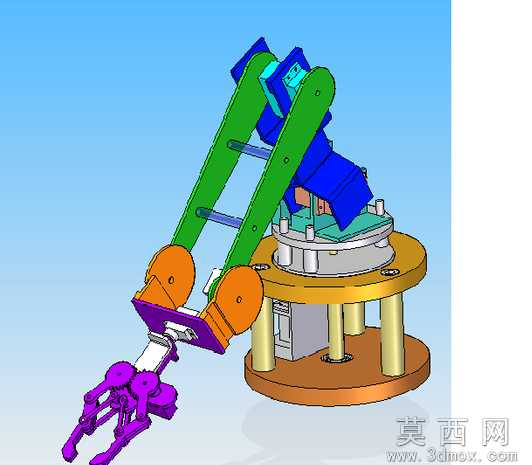

本模型为自动剪切机械手臂三维设计成果，建模阶段采用零件装配的设计方法完成全结构搭建，首先对底部固定基座、钣金机械臂、连杆齿轮、作业剪钳四大核心组成部分分别进行独立零件建模，逐一确认每个零件的外形轮廓、装配孔位、连接接口的尺寸匹配关系，再按照实际机械装配逻辑完成整体组装，模型未设置可编辑参数，保留了完整的装配层级关系，方便使用者拆解查看各部件结构。

参数设计层面，模型严格遵循机械臂运动逻辑规划各关节的转动范围，基座旋转轴、大臂摆动关节、小臂俯仰关节、末端剪钳开合结构的连接位置均按照实际工业机械臂的运动行程设置，各连接部位的轴孔配合、紧固件安装位均做了还原，无结构干涉问题，可直接用于运动仿真演示。

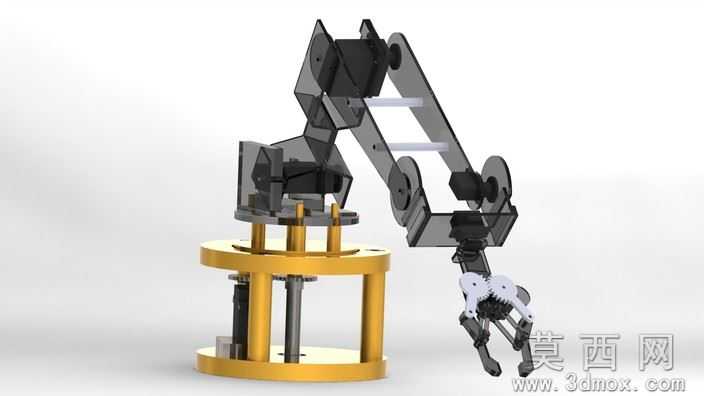

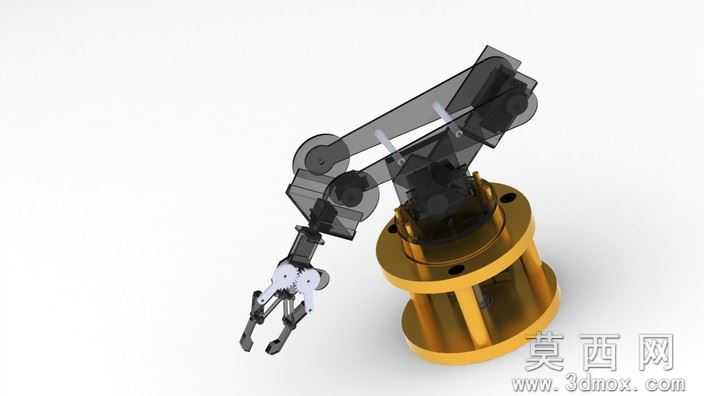

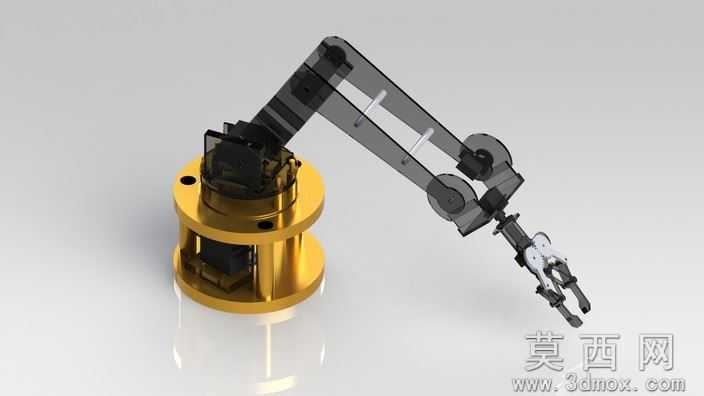

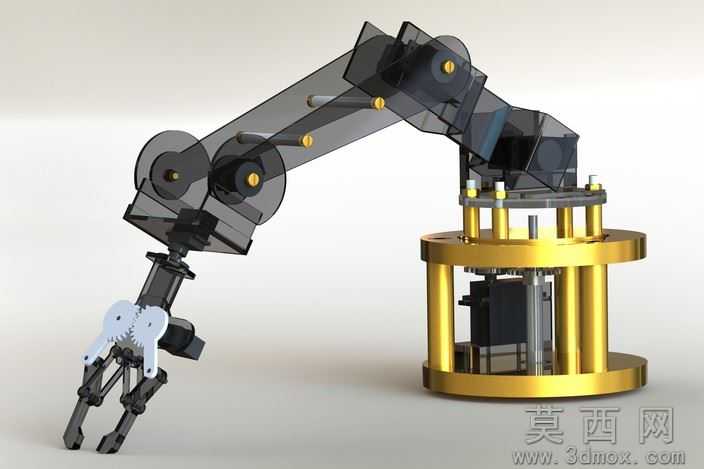

渲染材质设置上，对不同部件做了差异化材质区分，底部基座及支撑立柱采用金属金色材质模拟铝合金阳极氧化效果，机械臂臂身采用半透明深灰材质展示内部传动结构，关节紧固件采用亮面金属材质还原螺栓质感，末端剪钳采用哑光金属搭配白色齿轮件，清晰区分不同功能部件，渲染效果直观清晰。

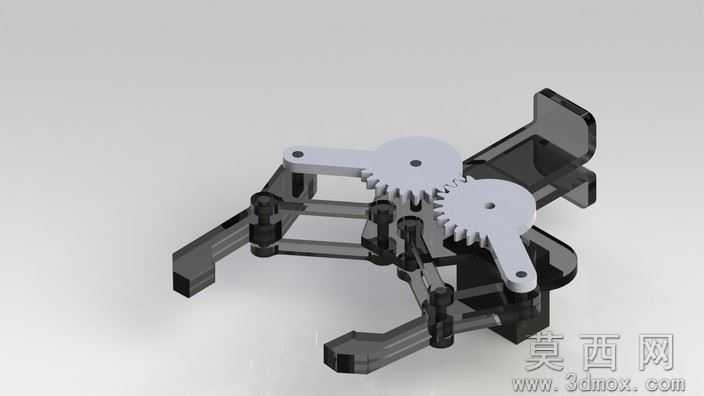

结构原理方面，该机械臂依靠底部回转基座实现水平面360度旋转，多段串联机械臂通过关节处的转动副实现空间范围内的位置调整，末端剪钳通过齿轮连杆传动实现开合动作，可完成指定位置的剪切作业，整体结构紧凑，传动路径清晰，完整还原了多关节剪切机械手的工作逻辑。

软件兼容层面，模型提供SolidWorks2011原生格式，同时附带STEP、IGES通用三维交换格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，还附带AutoCAD格式文件及渲染效果图，满足不同软件使用者的需求，无需额外转换格式即可直接调用。

研发教学应用层面，该模型可作为机械专业课程中串联机械手结构设计、装配工艺设计的教学案例，帮助学习者理解多关节机械臂的结构组成与传动原理，也可作为自动化剪切设备研发的参考原型，用于方案演示、结构验证，同时也可供三维建模初学者练习装配体建模、工程图导出等操作，具备较高的学习参考价值。
