多自由度伺服机械臂结构设计模型

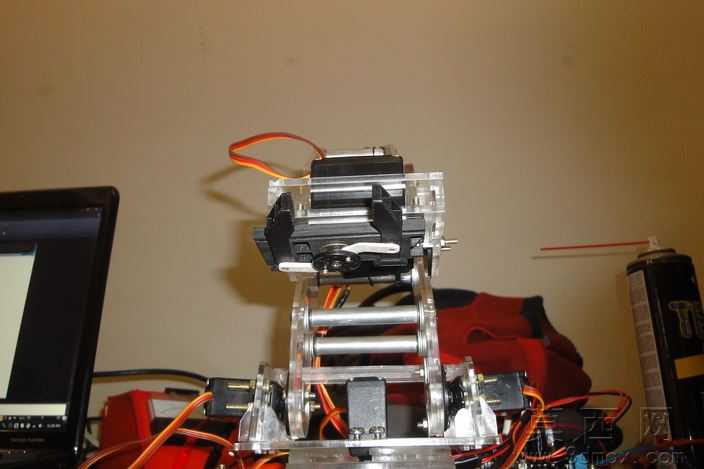

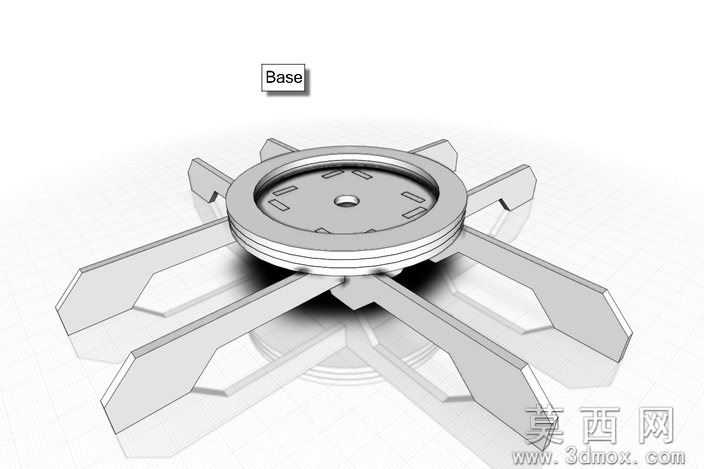

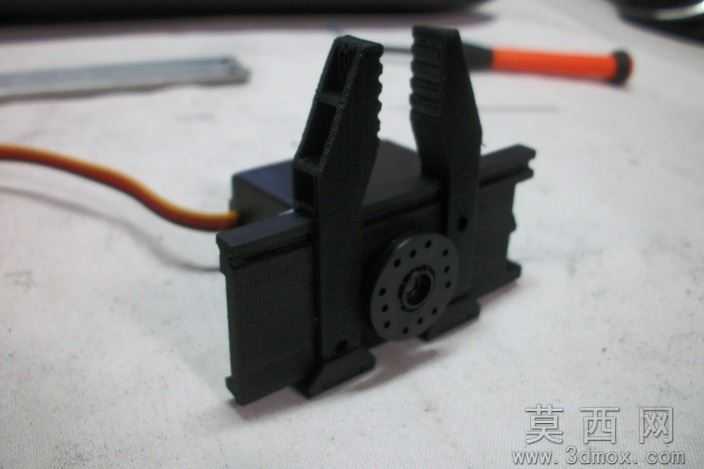

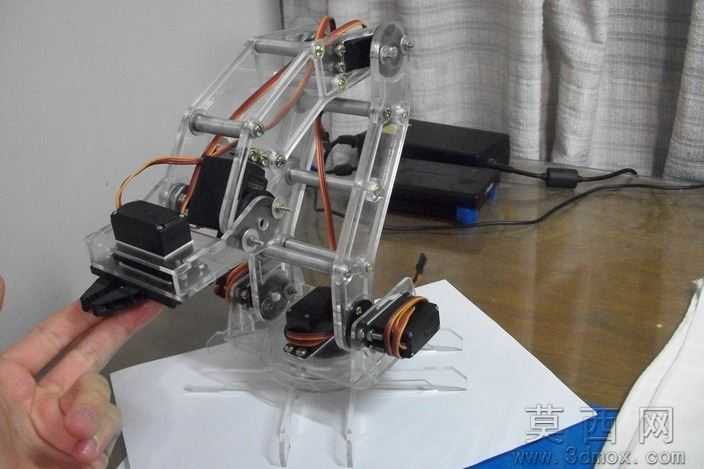

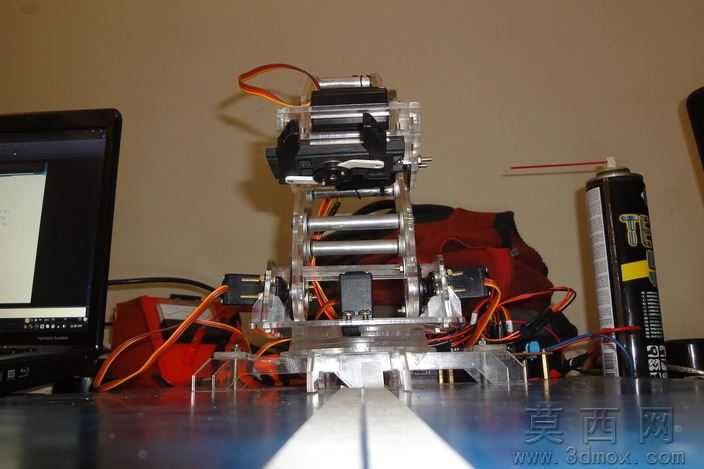

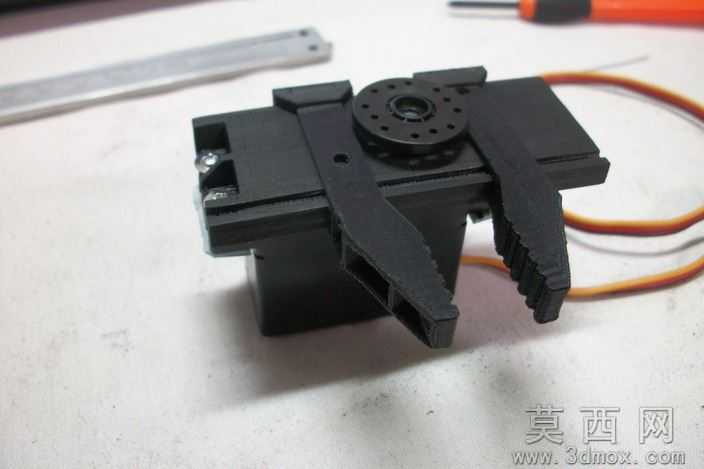

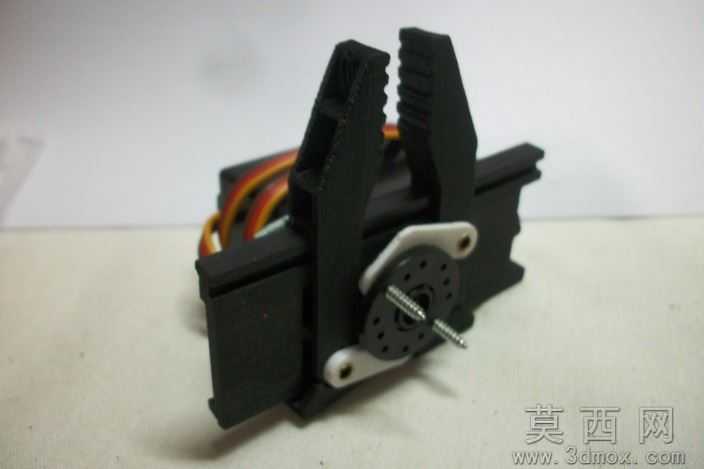

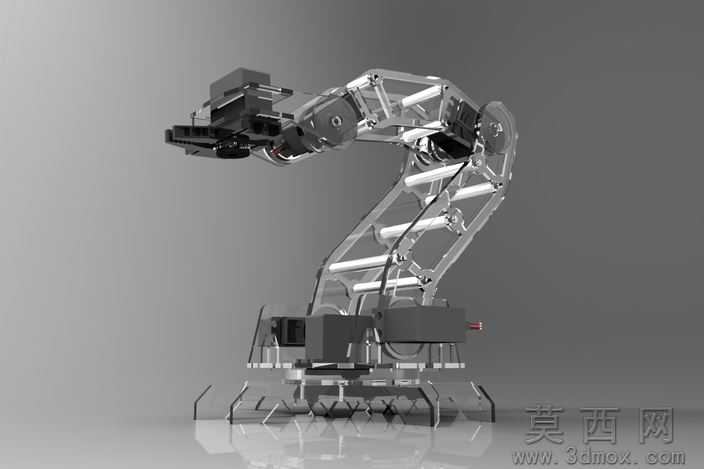

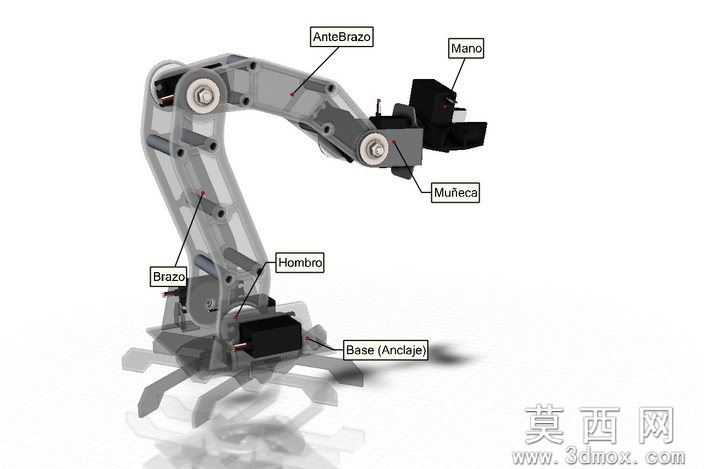

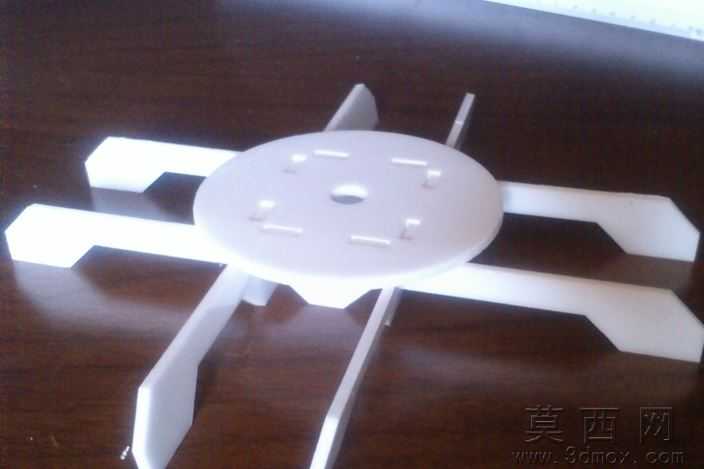

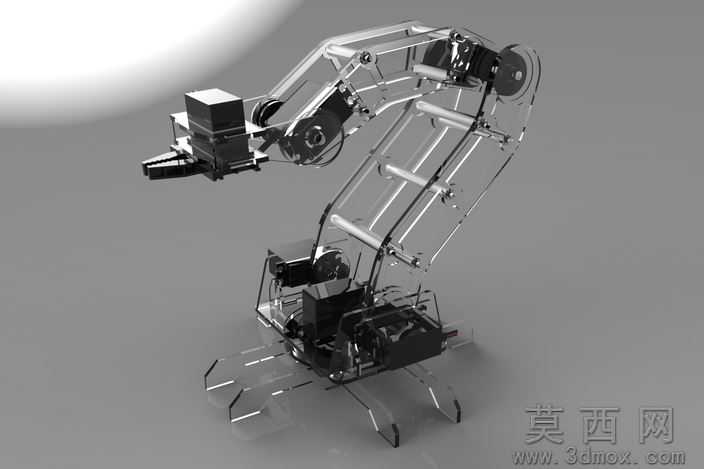

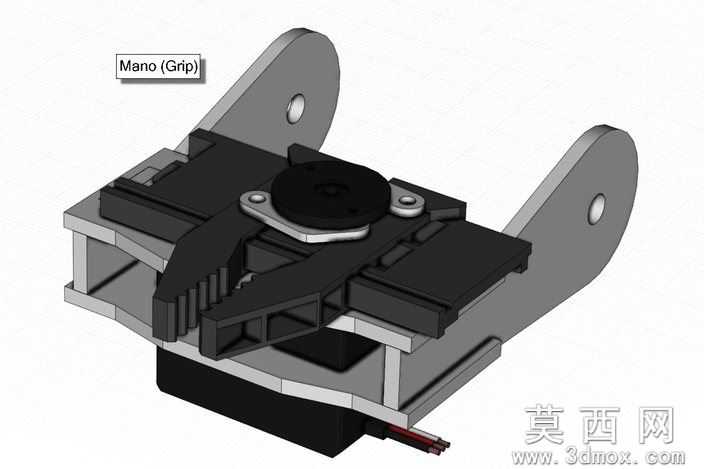

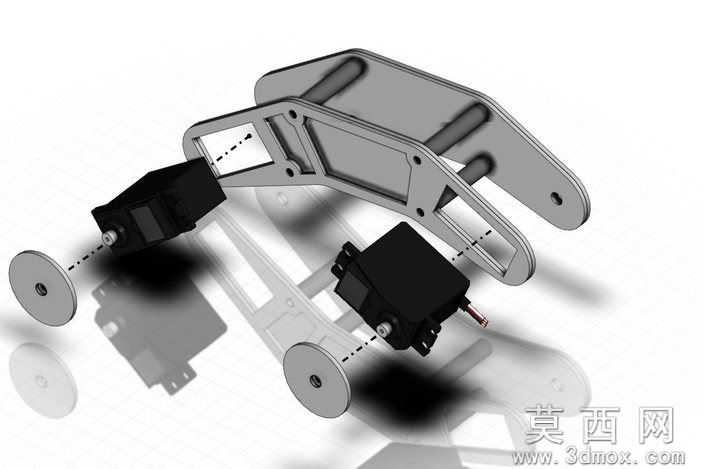

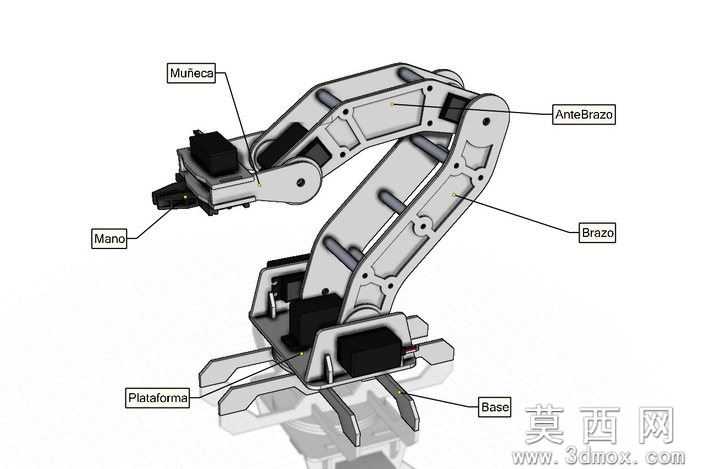

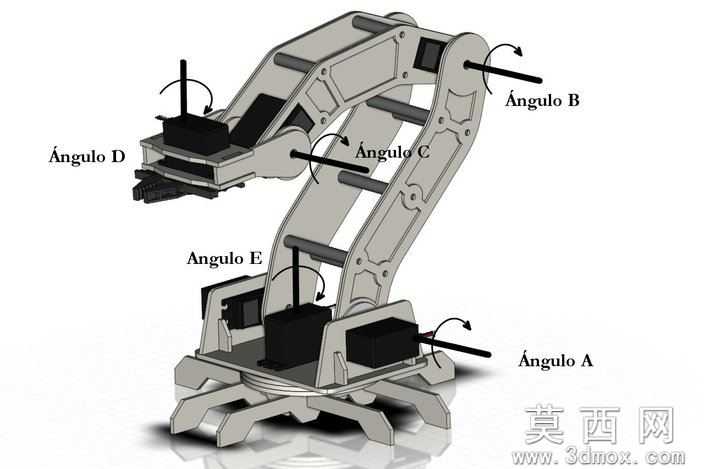

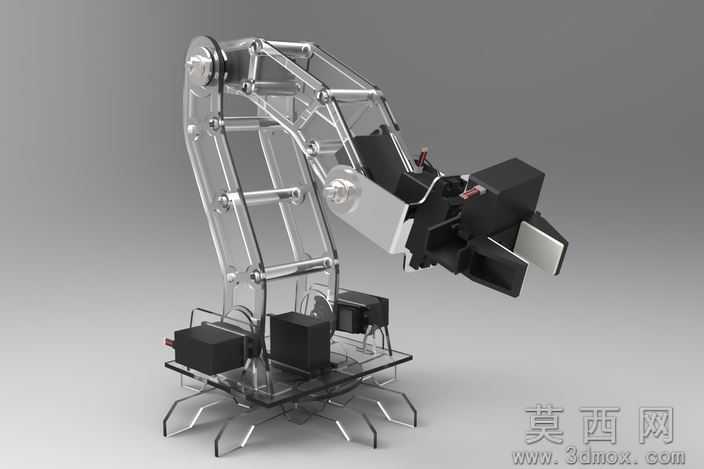

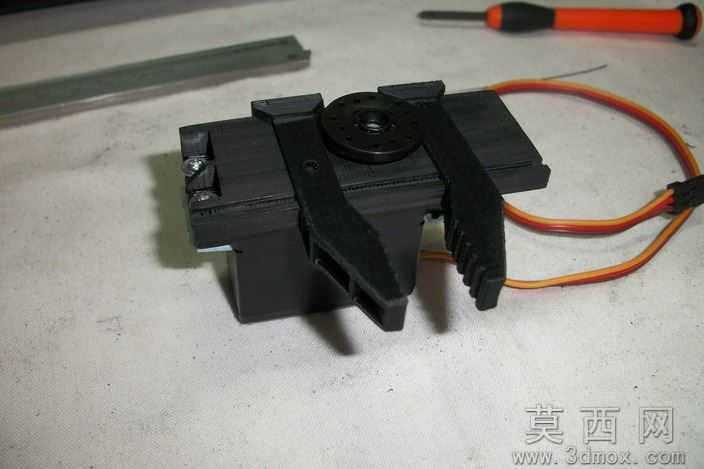

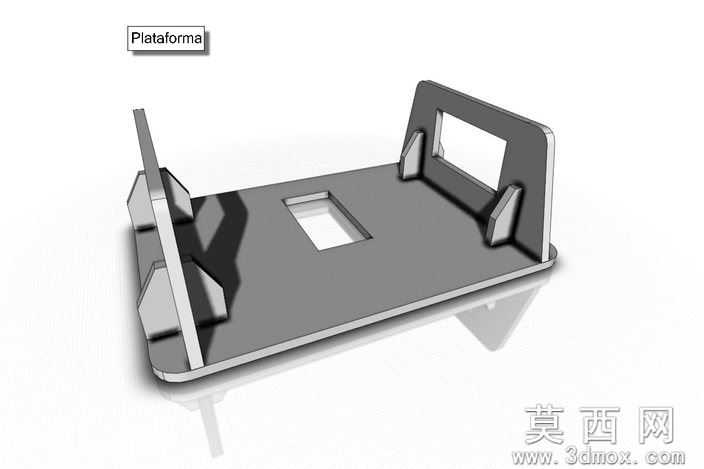

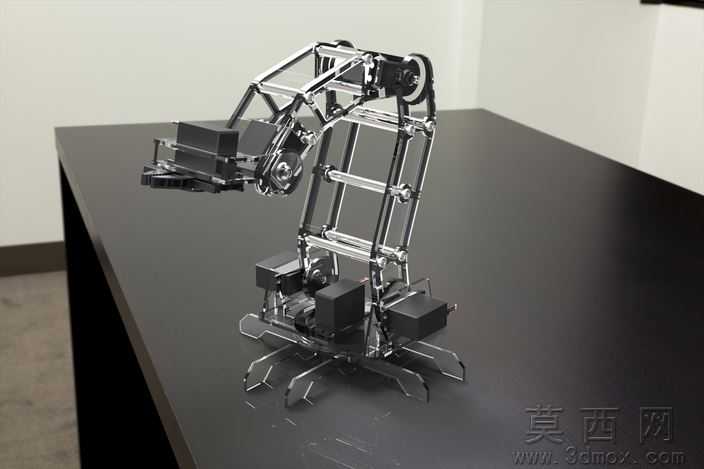

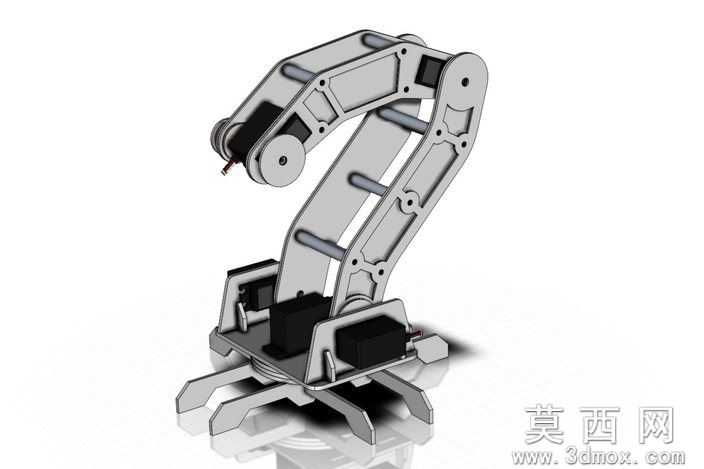

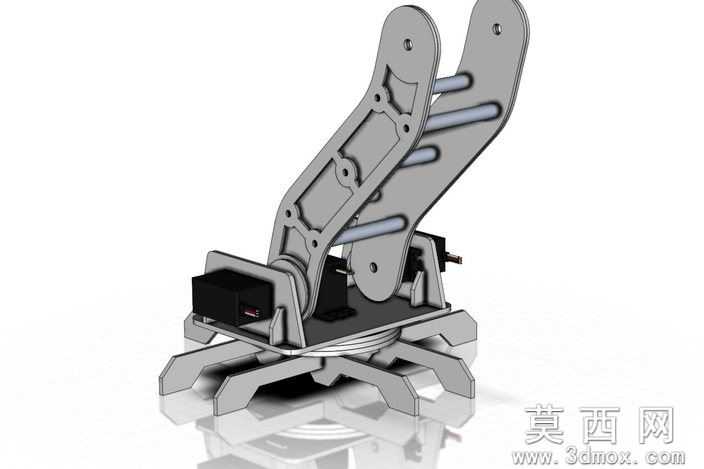

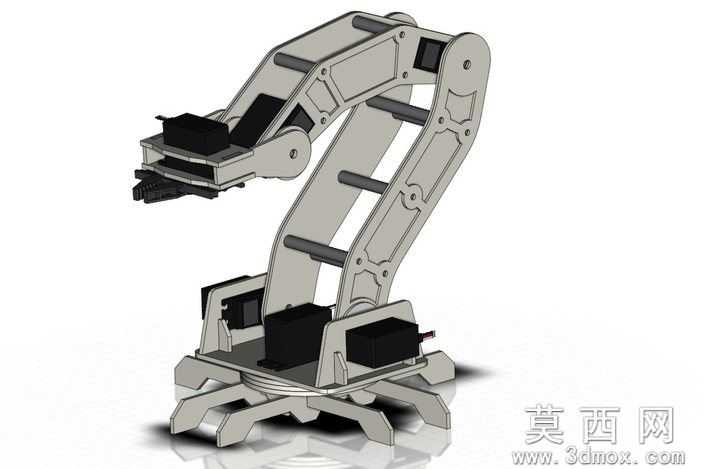

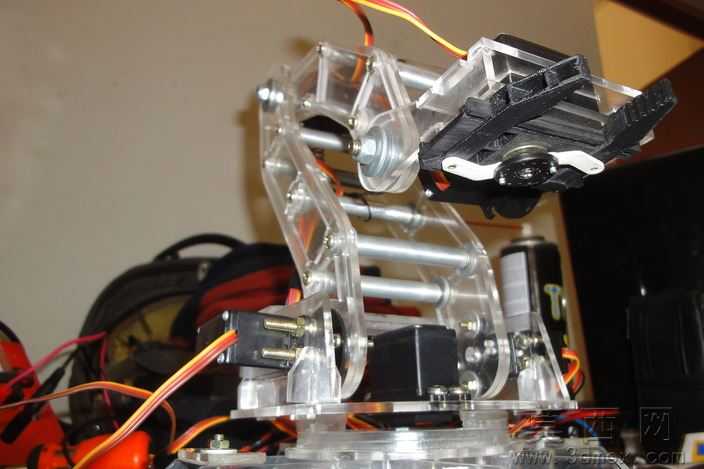

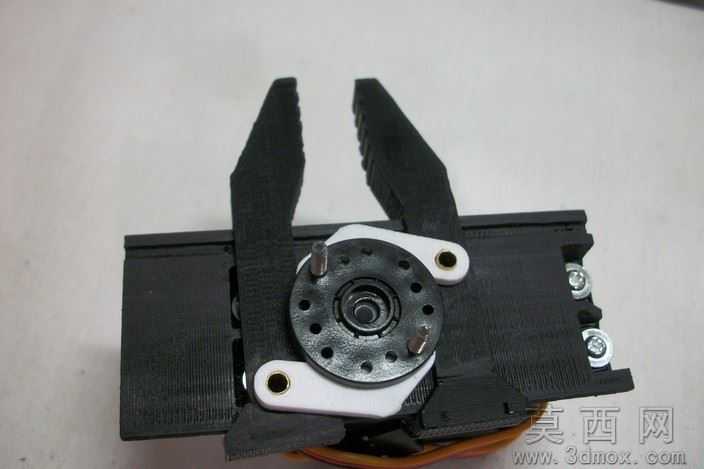

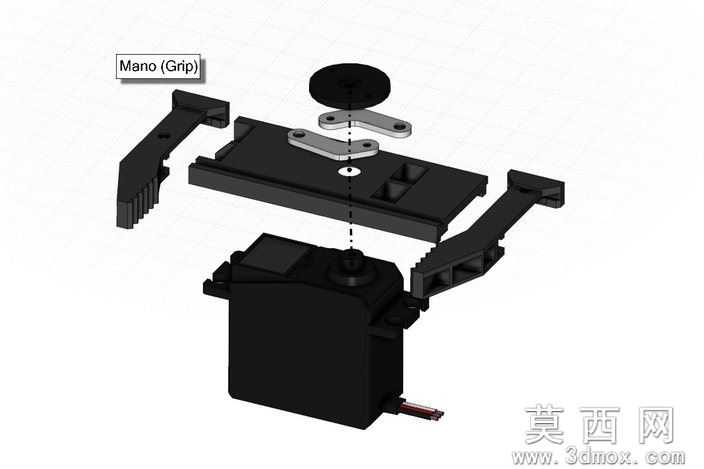

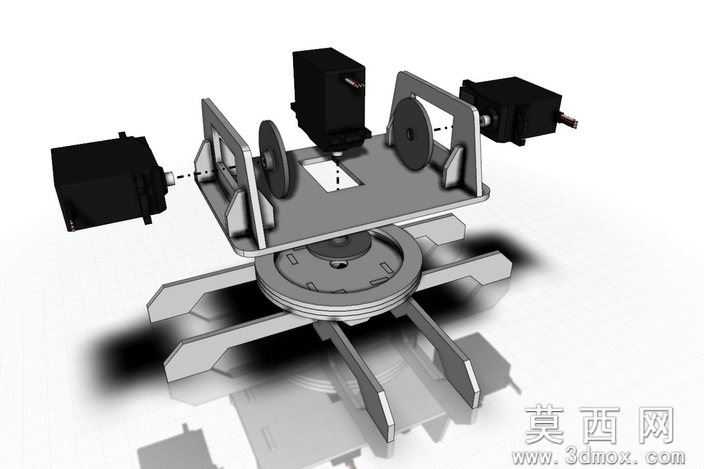

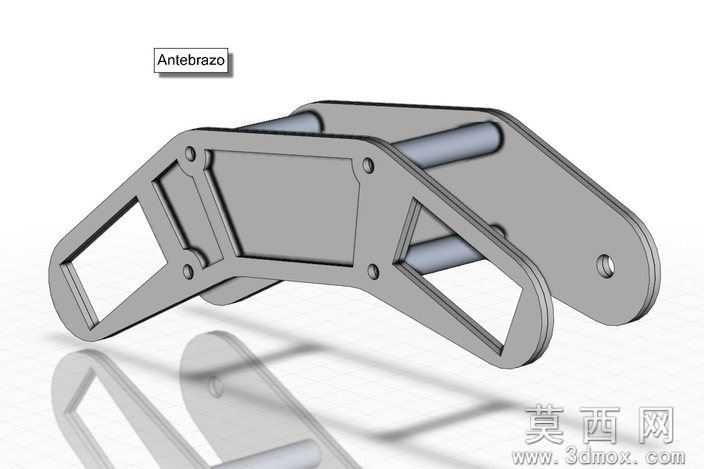

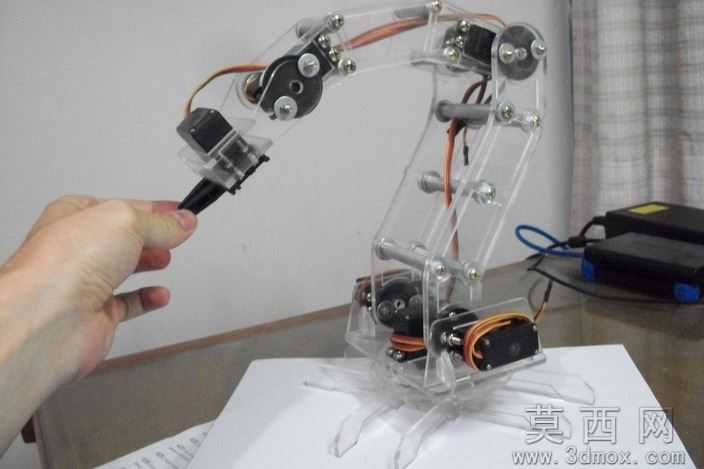

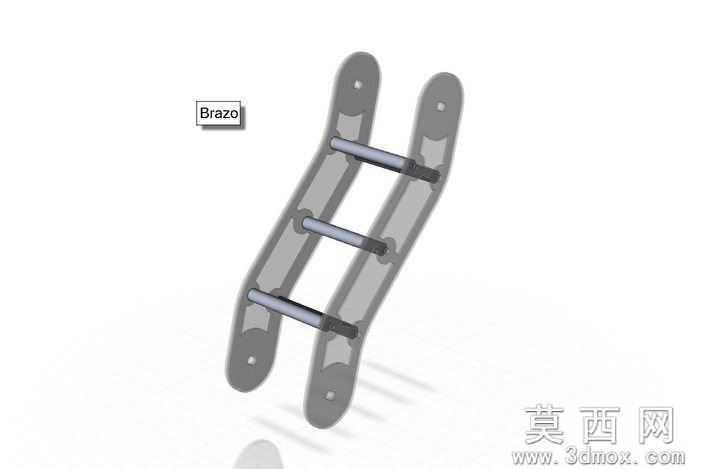

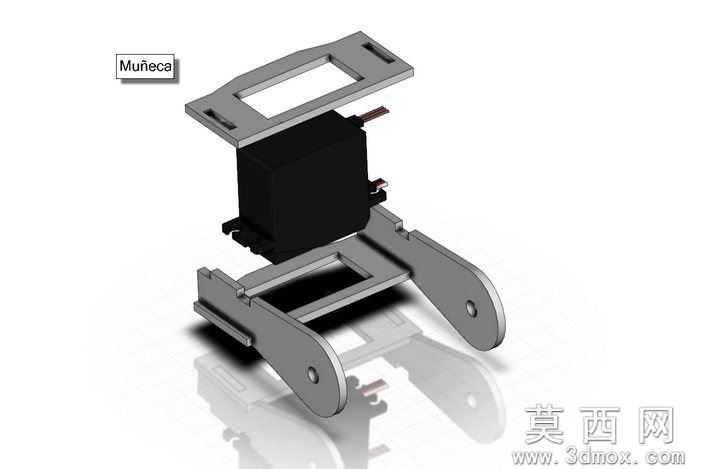

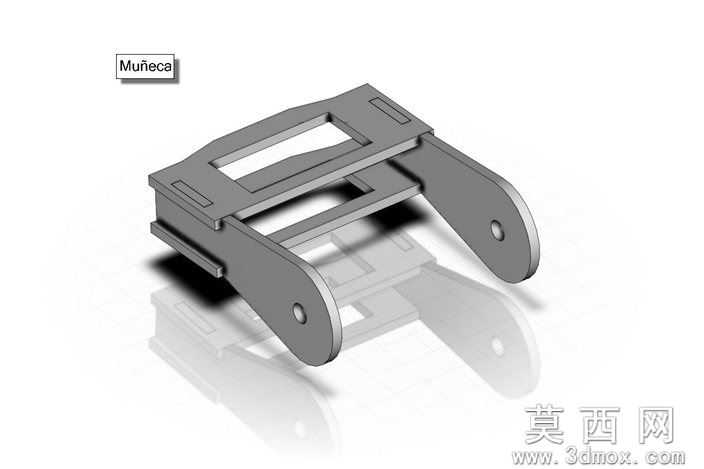

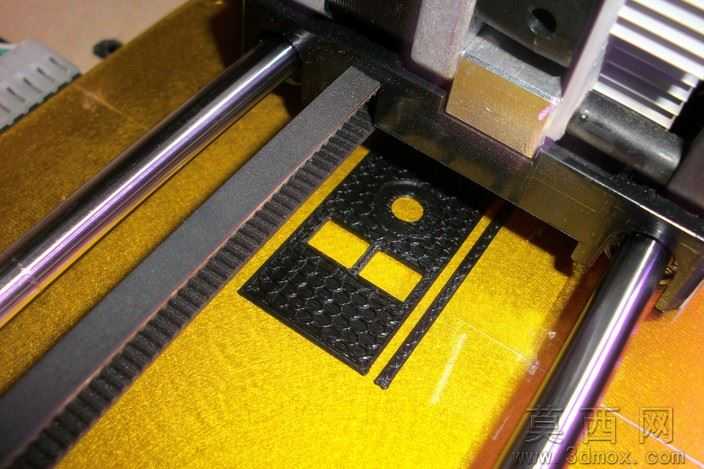

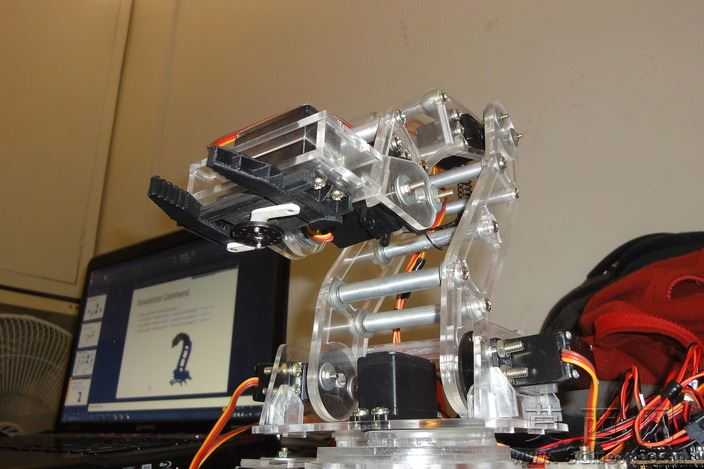

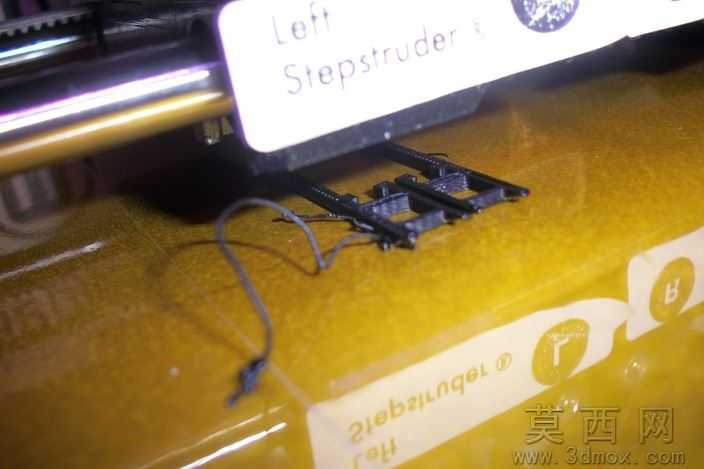

本模型为多自由度伺服驱动机器人手臂，建模阶段采用自底向上的装配设计流程，首先完成底座、平台、大臂、小臂、腕部、末端手爪六大核心部件的独立零件建模，对每个零件的安装孔位、舵机槽位、铰接轴孔进行精准参数化定义，确保所有配合尺寸公差控制在0.1mm以内，满足实际加工装配的精度要求。参数设计上，模型总装后整体伸展长度适配桌面级3D打印成型尺寸，各关节转动角度预留足够运动余量，底座采用四爪支撑结构提升放置稳定性，每个关节处预留标准9g舵机的安装卡槽，走线槽沿臂身内侧一体化设计，避免舵机线束在运动过程中发生缠绕干涉。渲染材质方面，臂身结构件采用哑光浅灰色工程塑料材质模拟激光切割亚克力或PLA打印件的质感，舵机部件采用哑光黑色ABS材质表现，铰接销轴采用金属银灰色质感，整体渲染效果清晰区分不同功能部件，结构层次分明，可直观呈现各部件的装配位置关系。结构原理上，该机械臂采用多关节串联构型，从底座到末端依次设置腰部回转、大臂俯仰、小臂俯仰、腕部回转、手爪开合五个运动自由度，全部采用标准伺服舵机驱动，通过连杆与铰接结构传递动力，可实现工作空间内任意位置的抓取动作，末端手爪采用平行夹取结构，可适配小型轻质物件的抓取作业。软件兼容方面，模型提供SolidWorks2012版本源文件，同时附带通用格式的效果图文件，可兼容多数主流三维机械设计软件打开编辑，支持直接导出STL格式用于3D打印制作实物，也可导入仿真软件进行运动学、动力学仿真分析。研发教学应用上，该模型可作为高校机械工程、机器人工程专业的教学案例，用于讲解串联机械臂的构型设计、舵机选型、运动空间分析等知识点，也可作为创客教育、机器人竞赛的入门级机械臂参考设计，帮助开发者快速完成原型验证，同时也可用于小型自动化分拣、桌面搬运场景的机械结构方案参考，降低同类产品的研发周期。
