小型壁挂式电气控制防护箱体结构设计

这款小型壁挂式电气防护箱体，主要应用于民用建筑配电、小型工业设备就地控制、户外弱电信号转接、实验室小型设备供电管控等场景，能够在有限的安装空间内为内部电气元件提供可靠的物理防护与安装载体，适配终端配电支路的保护、控制类元件安装需求，常见于住宅分户配电、商铺线路管控、小型机床旁侧就地操作单元、户外监控设备供电防护等实际使用场景，可有效隔绝外界粉尘、溅水对内部电气元件的侵扰，同时避免无关人员误触带电部件引发安全隐患。

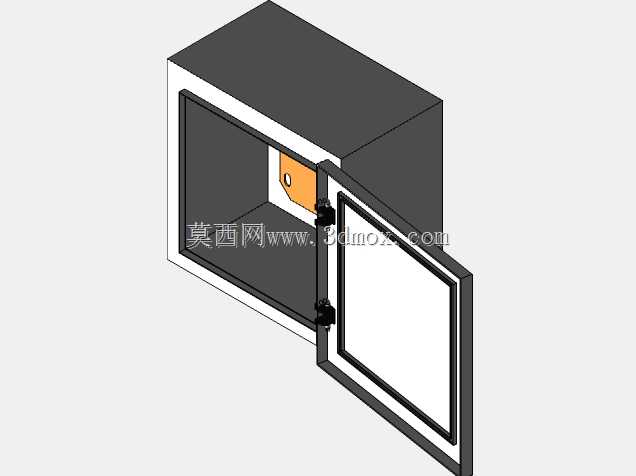

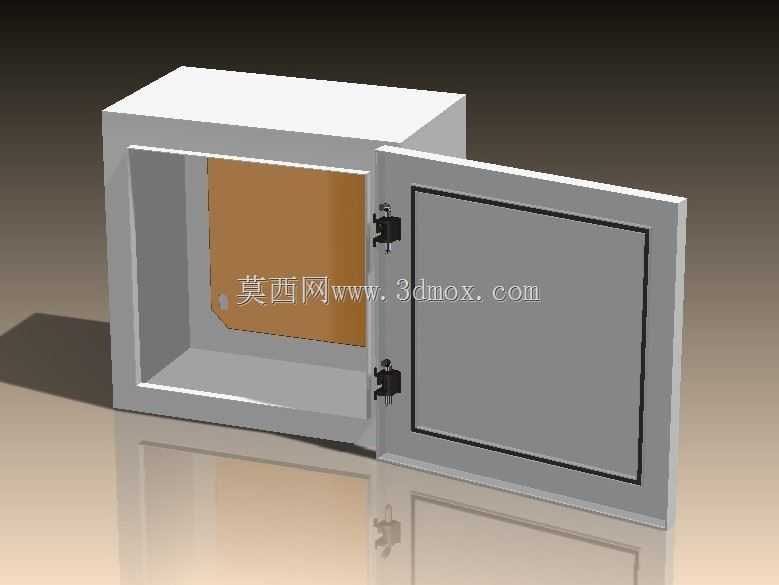

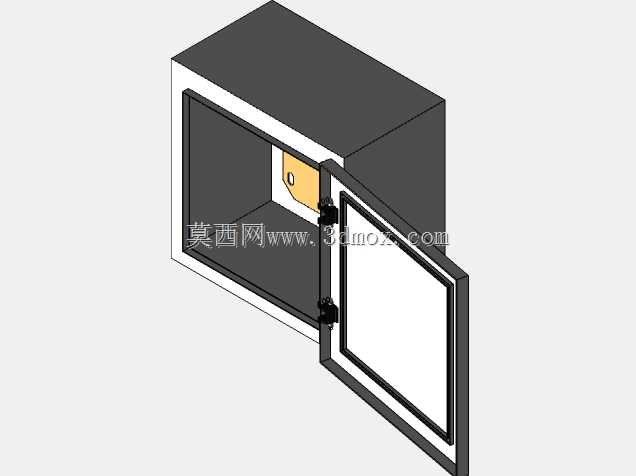

从功能特性来看，该箱体采用单开门侧开结构，配套双点位锁扣设计，门体与箱体结合处设置连续密封胶条，关闭后可实现稳定的压合密封，满足常规室内外非浸水场景的防护要求；箱体内部预留平整安装背板，可根据实际需求安装导轨式断路器、接线端子排、小型继电器、信号转换模块等多种电气元件，背板与箱体侧壁预留足够的走线空间，方便进出线的排布与固定；箱体侧壁可按需开设进出线敲落孔，适配不同方向的线缆引入需求，无需额外进行大规模开孔加工，降低现场安装的施工难度。

在设计思路上，这款箱体优先考虑小空间安装的适配性，整体采用方正紧凑的结构设计，最大化利用内部有效安装空间，在满足常规小型电气元件安装尺寸要求的前提下，尽可能压缩整体外形体积，减少对安装墙面的空间占用；门体采用内嵌式设计，关闭后门体外沿与箱体侧边齐平，既提升了整体外观的整洁度，也避免外凸门体在通行空间内造成磕碰；铰链与锁扣均采用外露式坚固结构，不仅开关操作顺畅，也方便后期维护时快速拆卸门体，对内部元件进行检修更换。

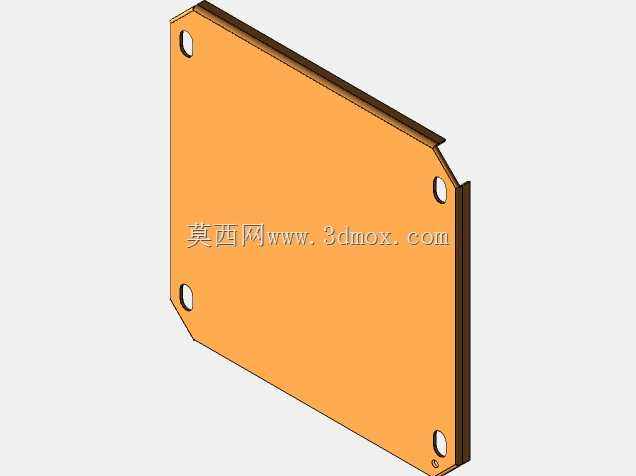

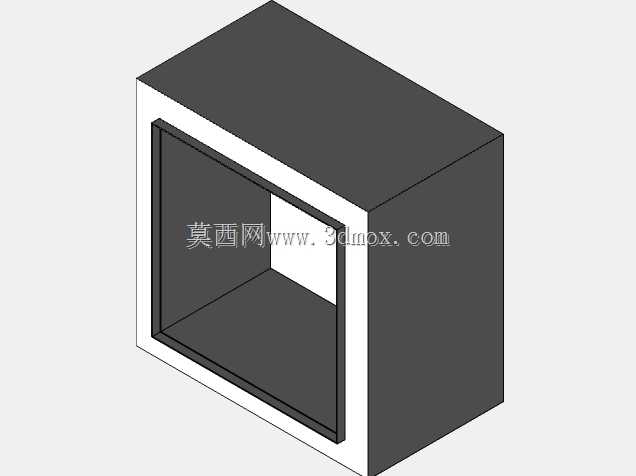

从外形尺寸与安装边界来看，该箱体外部整体尺寸为300x300x200mm，属于小型壁挂箱体范畴，安装时仅需在墙面预留略大于箱体背部尺寸的平整安装面即可，背部预设挂装固定点位，可直接通过膨胀螺丝固定在混凝土墙面、轻钢龙骨墙面或设备机架侧壁上；内部安装板有效尺寸为240x240mm，可容纳总宽度不超过220mm的导轨式电气元件，元件安装后与门体内侧预留不小于30mm的安全间隙，避免元件突出部位与门体发生干涉，同时预留足够的散热空间，保障内部电气元件运行时的热量能够自然散出，不会因空间密闭导致局部温度过高影响元件使用寿命。
