4.5x4.5mm红帽插脚触觉按钮结构设计

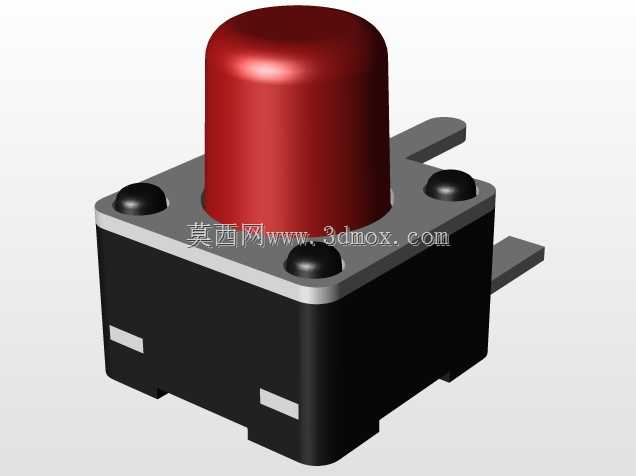

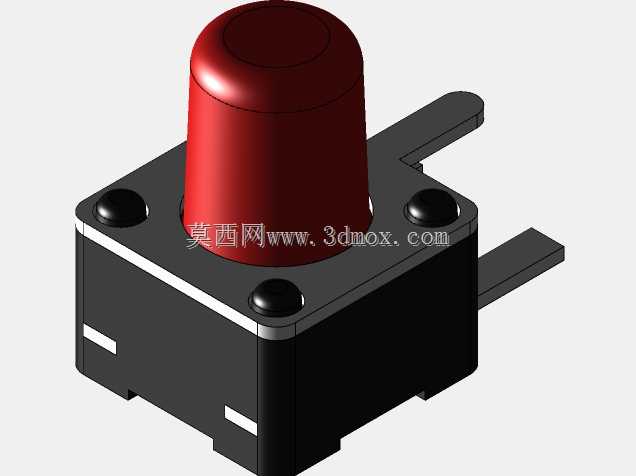

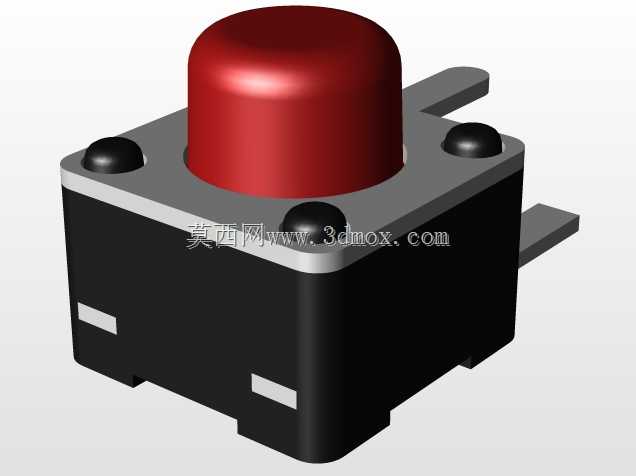

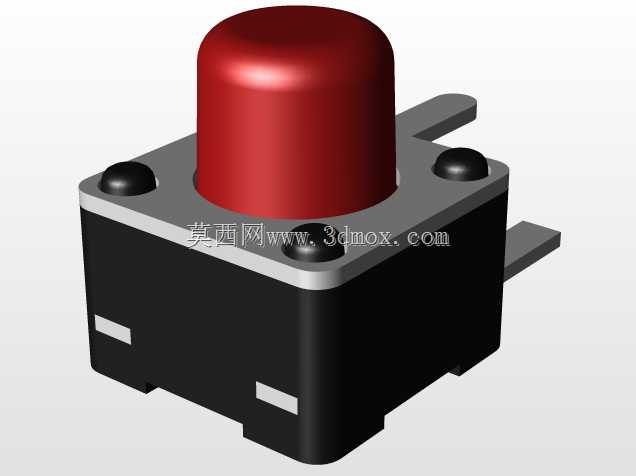

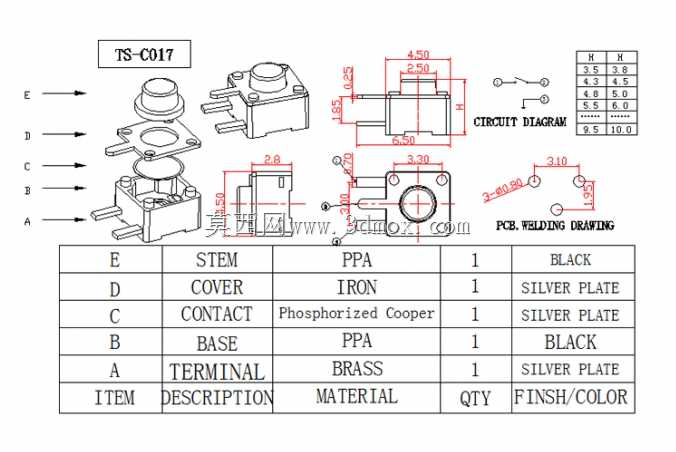

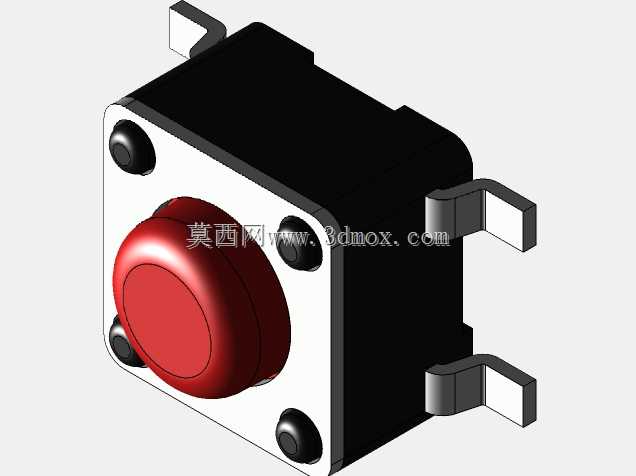

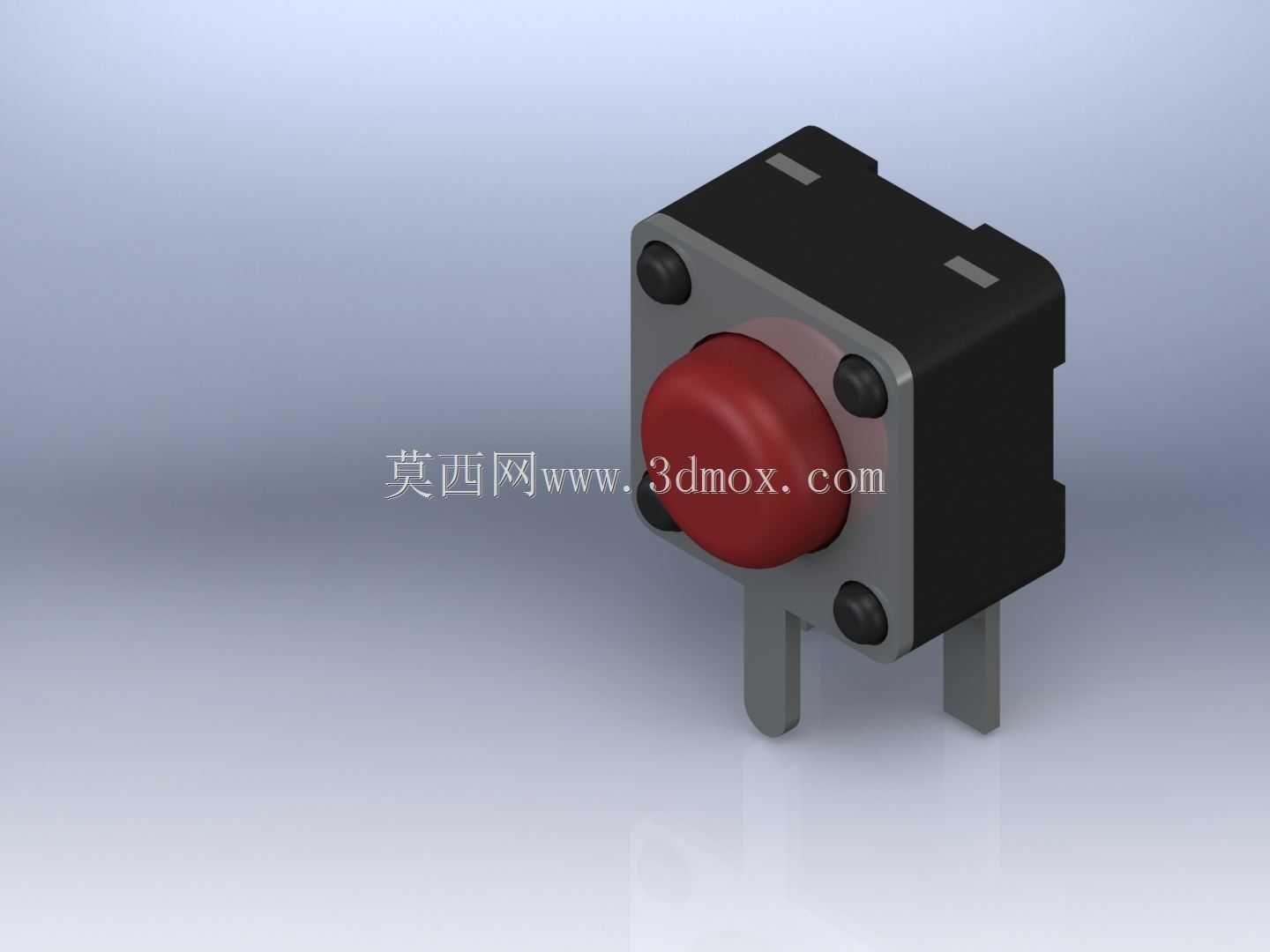

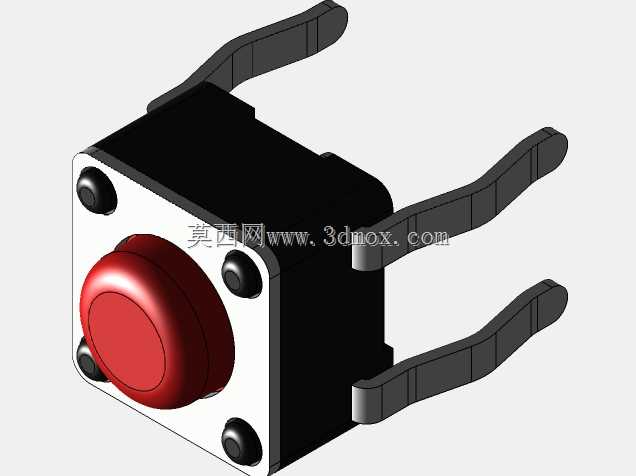

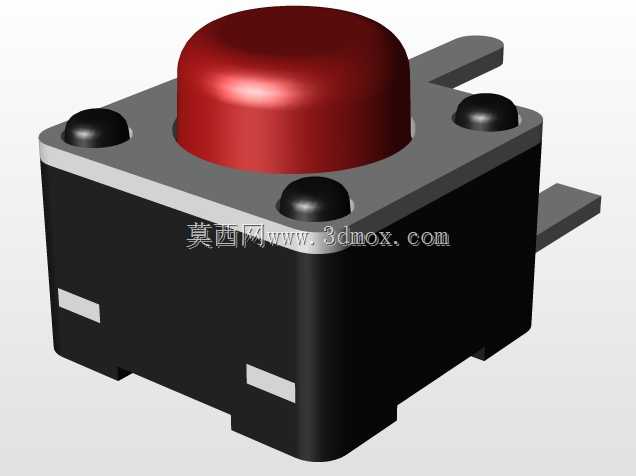

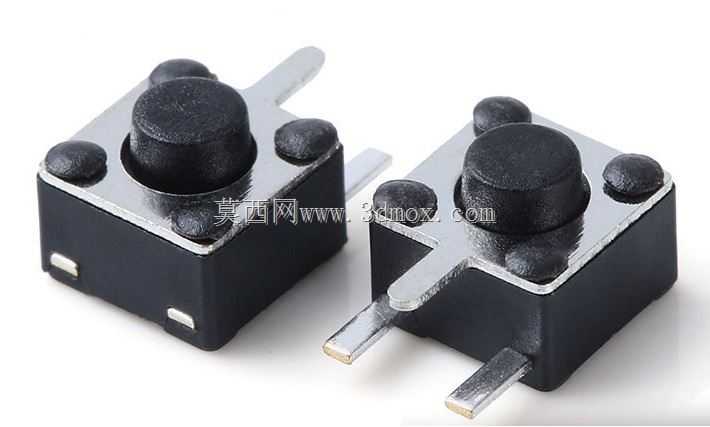

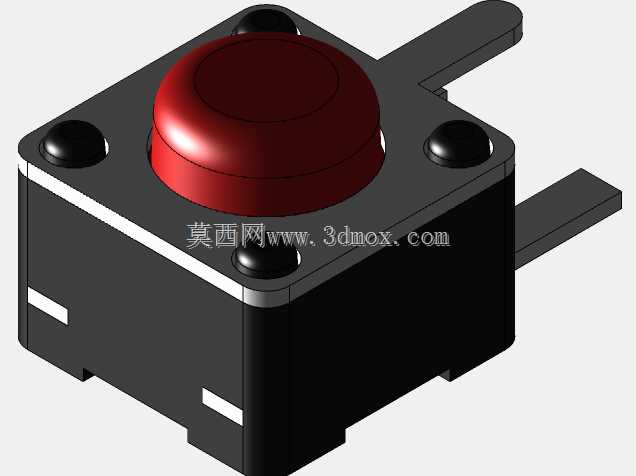

这款插脚式触觉按钮是电子控制领域应用极为广泛的基础输入元件，日常可见于消费类电子产品的功能按键、工业控制终端的操作触发单元、小型家电的模式切换按键、车载电子配件的操控触点等场景，承担着人工操作指令向电信号转换的核心作用，是人机交互链路里最基础也最不可或缺的接触式触发部件。在实际使用过程中，这类按钮依靠内部弹性金属弹片的形变完成通断切换，操作者施加按压力度达到动作阈值时，弹片快速翻转实现电路导通，撤去按压力度后弹片自动复位切断电路，具备触发反馈清晰、动作行程短、响应速度快的特点，额定工况下可承载50mA、12V DC的负载，完全适配多数低压控制回路的通断需求，能为操作者提供明确的触觉反馈，避免误触、漏触的情况发生。从设计思路层面来看，这款按钮采用了方形基座搭配圆形红色按键帽的经典结构，黑色阻燃工程塑料基座兼顾了结构强度与绝缘性能，基座四角设置的固定凸点可在贴片或插装焊接时提供精准定位，避免焊接过程中元件偏移；红色按键帽选用耐磨防滑的工程塑料材质，醒目颜色便于操作者快速识别按键位置，帽体与基座之间的配合间隙经过反复调校，既保证按键按压过程无卡滞，又能阻挡日常使用中的灰尘、细小杂物进入按钮内部，延长元件使用寿命。两根直插式引脚采用镀锡铜材质，具备良好的导电性能与焊接附着力，适配波峰焊、手工焊等多种焊接工艺，可牢固固定在PCB板上，耐受常规使用中的插拔、按压冲击力。外形尺寸与安装边界方面，这款按钮基座平面尺寸为4.5x4.5mm，属于紧凑型轻触按键范畴，同时提供3.8mm、4.5mm、5.0mm、6.0mm四种不同的总高度规格，可适配不同厚度的设备外壳、不同按键行程的设计需求，设计者在进行PCB布局时仅需预留对应尺寸的安装空间，按照引脚间距设置焊盘即可完成装配，无需额外设计复杂的固定结构，能够有效缩减电子产品的内部空间占用，助力终端设备实现小型化、轻量化的设计目标。按钮的按压力度、行程参数均经过行业通用标准调校，适配绝大多数人群的按压操作习惯，长期使用也不会出现手指酸胀的问题，同时稳定的通断性能可保证数万次按压后的功能可靠性，是各类低压电子控制回路里性价比极高的输入元件选择。
