笔式胰岛素注射给药器组件结构设计

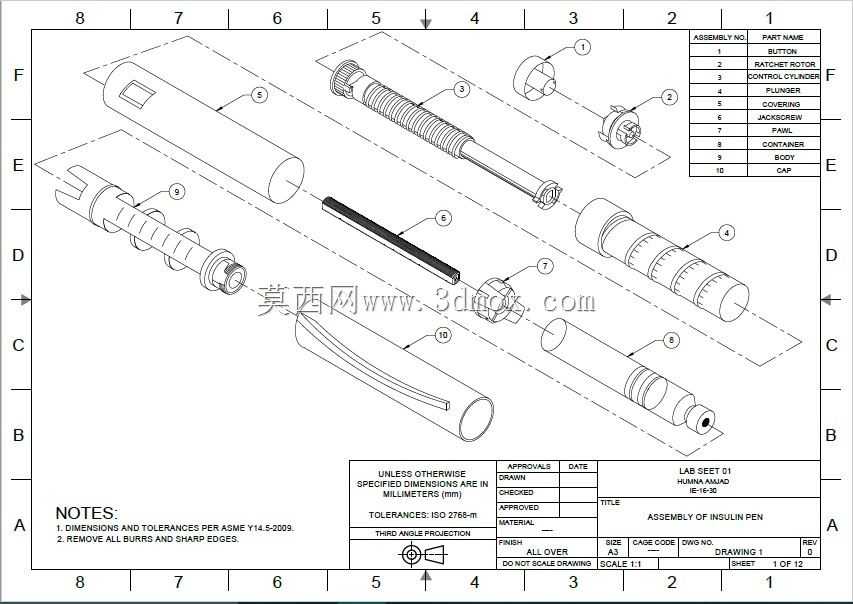

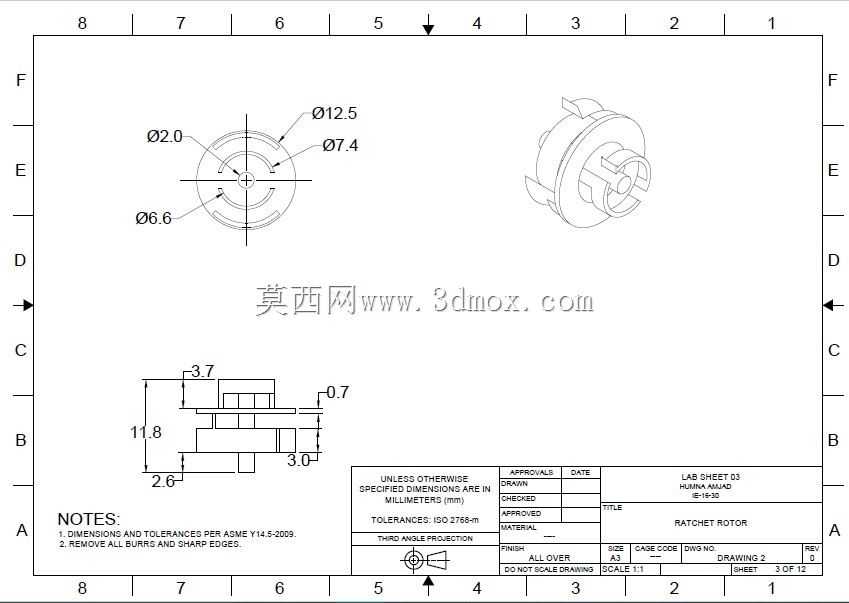

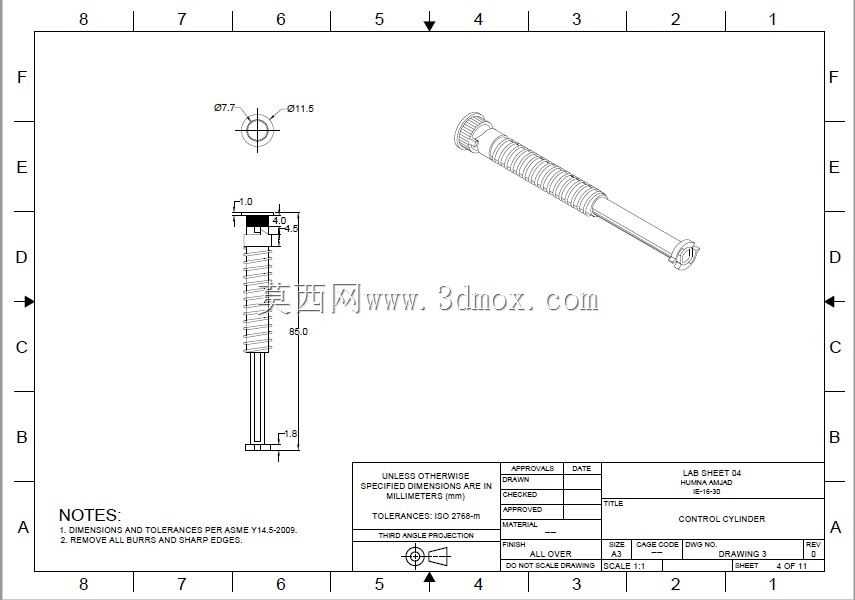

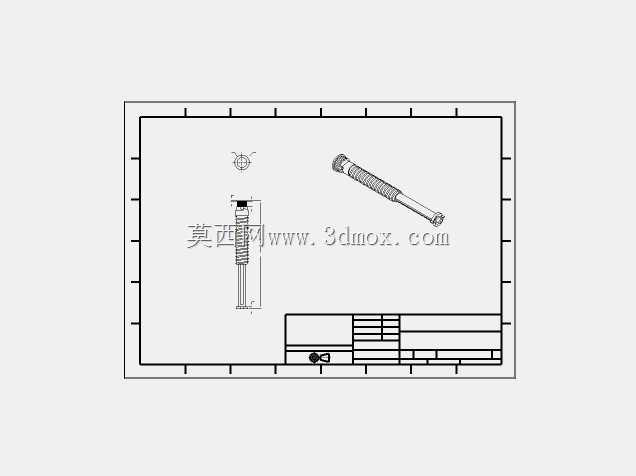

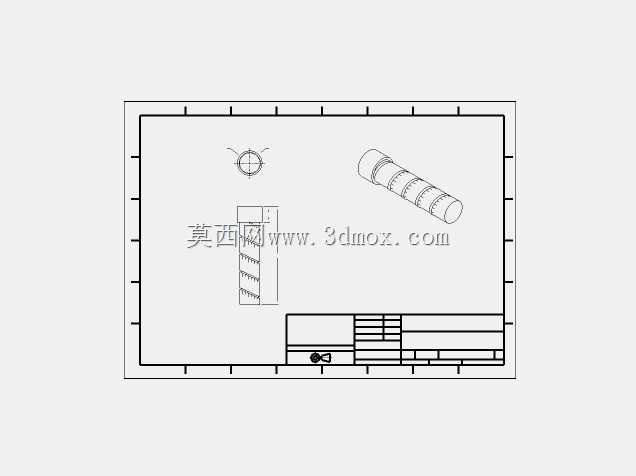

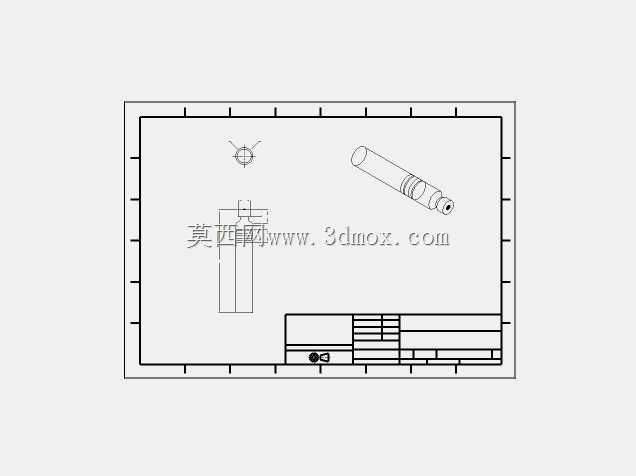

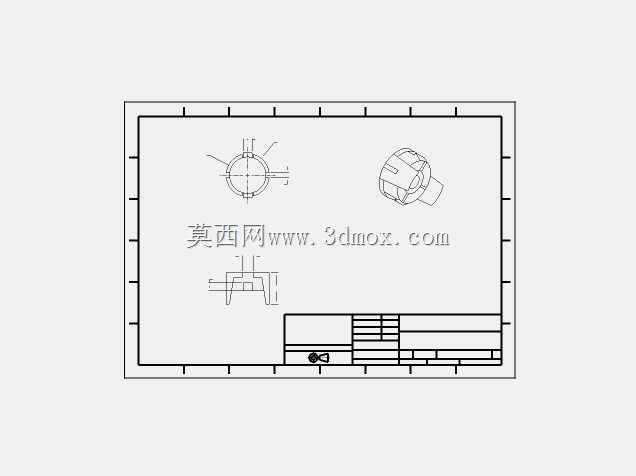

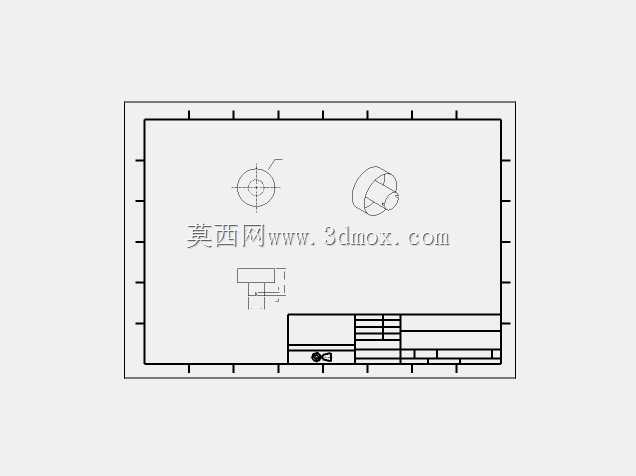

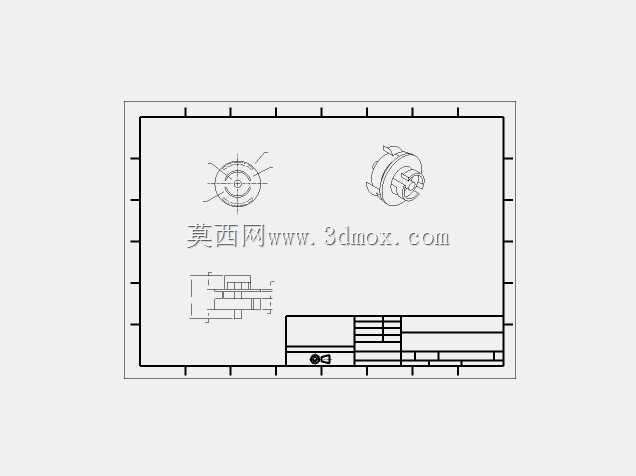

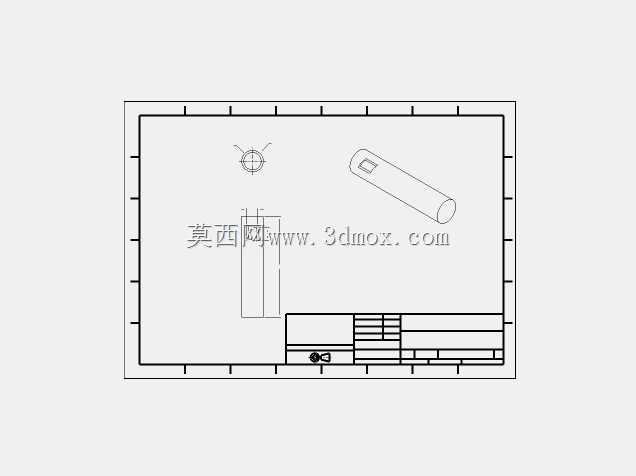

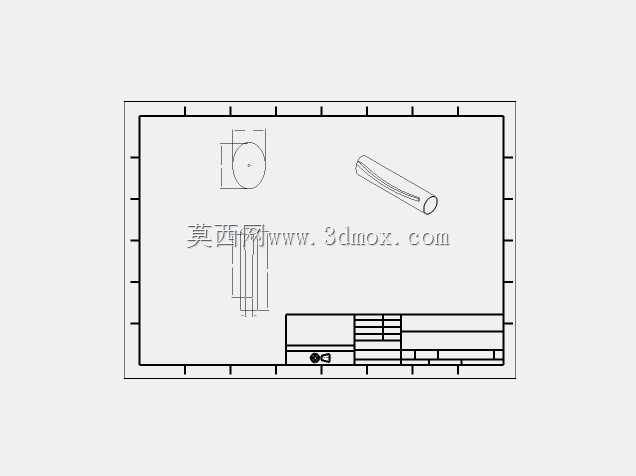

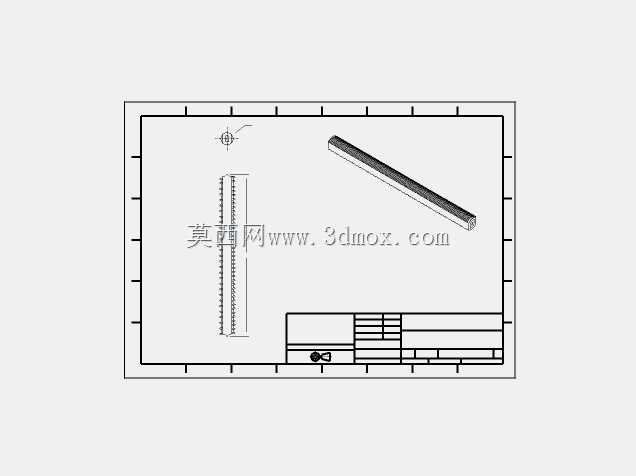

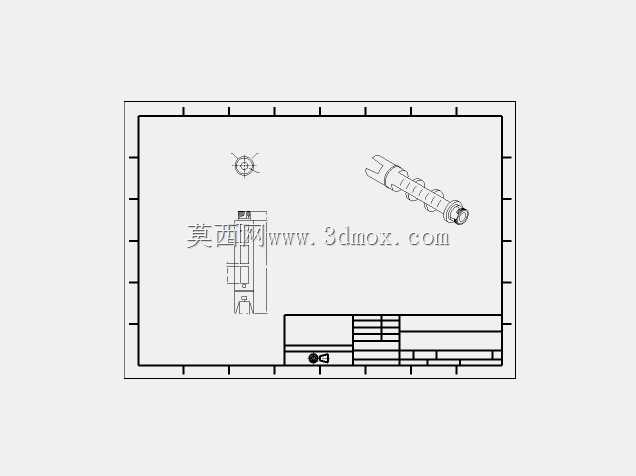

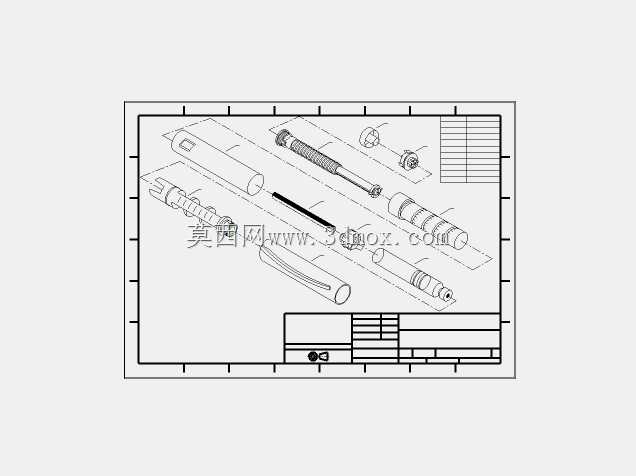

该套组件对应日常糖尿病患者自我给药场景下使用的笔式胰岛素注射器，是居家血糖管理、临床门诊给药场景中广泛应用的便携式给药器械核心结构，区别于传统注射器，其核心用途是实现胰岛素药剂的精准定量输注，降低患者自行注射的操作门槛，减少给药剂量偏差带来的血糖波动风险。整套组件采用同轴分层装配思路，所有零件沿笔身中心轴线依次排布，从结构功能上可划分为剂量调节模块、药剂储仓模块、推注驱动模块、笔身防护模块四个核心单元：剂量调节模块位于笔身尾端，通过带刻度标识的旋转套筒与棘轮卡合结构配合，转动时可通过棘齿的步进卡位实现注射剂量的定量调节，每一次卡位对应固定单位的给药量，避免调节过量或不足；药剂储仓模块位于笔身中段，用于容纳标准规格的胰岛素药剂卡式瓶，两端设置定位限位结构，可固定药瓶轴向位置，避免推注过程中药瓶窜动漏液；推注驱动模块包含活塞杆、复位弹簧与传动卡爪，按压注射端时，传动卡爪带动活塞杆平稳前移，推动药瓶内的胶塞完成药剂输注，松开后弹簧带动驱动结构复位，为下一次注射做准备；笔身防护模块包含前后笔帽与外壳主体，外壳表面设置防滑握持结构与剂量观察窗口，笔帽可保护前端注射针头安装位，避免灰尘污染与结构磕碰。整套组件装配完成后整体为细长圆柱形态，外径适配成年人单手握持尺寸，轴向总长度可满足常规卡式药瓶的安装空间需求，各零件间的配合间隙经过合理设计，旋转调节时阻尼均匀无卡滞，轴向推注行程与常规3ml规格胰岛素卡式瓶的胶塞行程完全匹配，所有外露边缘做倒钝处理，避免握持或操作时划伤使用者，零件间的连接采用卡扣与过盈配合结合的方式，无需额外紧固件即可完成装配，兼顾生产装配效率与日常使用的结构可靠性，可适配常规规格的一次性胰岛素注射针头安装使用。
