小型四位七段数码管显示PCB板结构

这款小型四位七段数码管显示PCB板，是面向紧凑型电子设备数值显示需求开发的嵌入式显示组件，广泛应用在小型工控计数模块、便携检测仪表、家用小电器状态显示、简易数控装置参数反馈等场景中，能够为设备提供清晰直观的数字输出能力，承担运行参数、计数数值、状态代码的可视化呈现功能，是小型电子装置人机交互环节的基础组成部件。

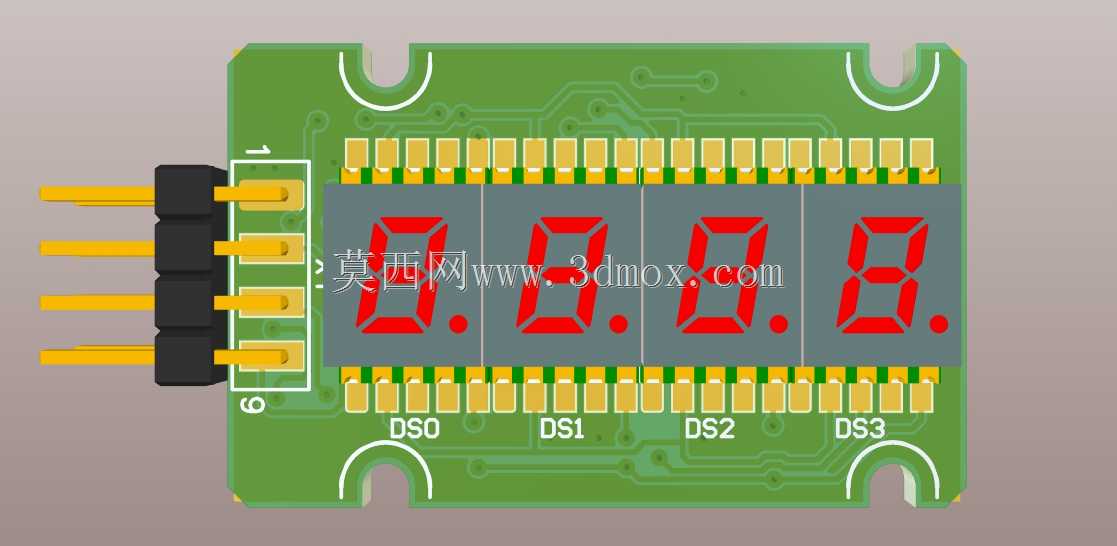

该显示组件的核心功能是通过四位独立的七段发光数码管，实现0-9数字及基础状态符号的点亮显示，每一位数码管都带有独立的小数点标识位，可满足小数位数值的显示需求，适配电压、电流、计数、时长、温度等多种常见物理量的数字呈现要求。PCB板采用一体化布线设计，将数码管引脚与侧边排插接口直接连通，省去了额外的转接布线工序，排针接口采用标准2.54mm间距设计，可直接与主流单片机控制板、驱动电路母座插接适配，大幅降低了终端设备的组装接线难度，也减少了飞线连接带来的接触不良、信号干扰等隐患。

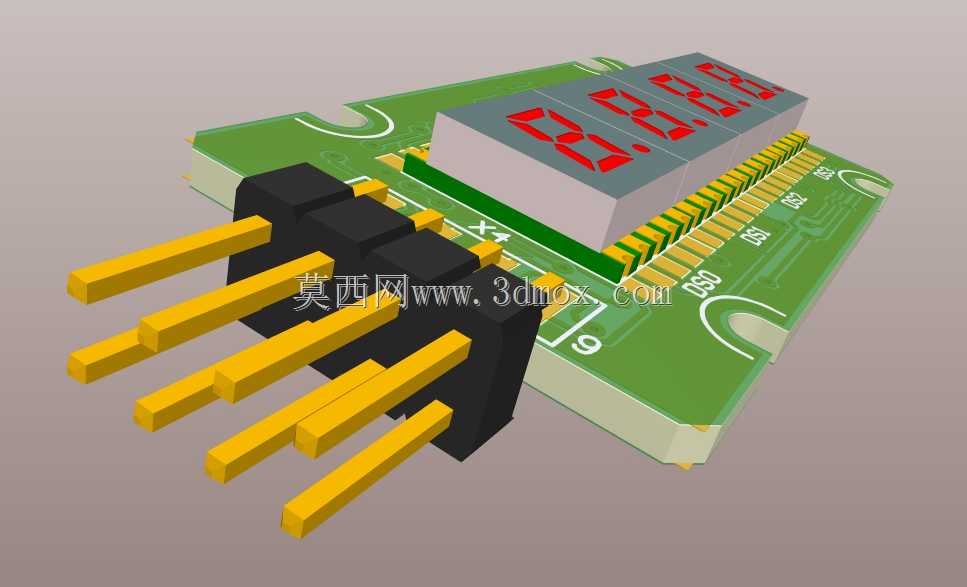

在设计思路上，这款PCB板全程围绕紧凑化、易集成的核心方向展开，首先将四位数码管紧密排布在板身正面中心区域，最大化压缩板身的无效占用空间，布线时充分考虑数码管动态扫描驱动的信号走向，将走线宽度、线间距控制在合理范围，既保证供电与信号传输的稳定性，也避免相邻走线的信号串扰影响显示效果。板身上下两端设计了对称的半圆安装定位缺口，可配合设备外壳的定位柱实现快速卡装固定，无需额外设计复杂的安装固定结构，侧边排针接口采用侧出式设计，插接后不会额外增加板身正面的厚度占用，能够适配更薄的设备外壳安装空间。

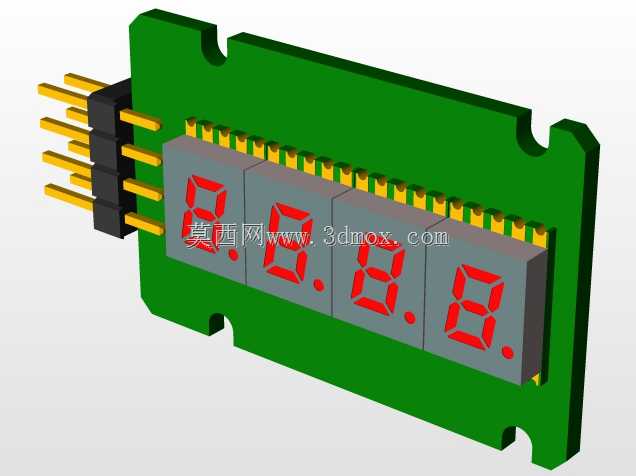

从尺寸边界来看，板载的四位七段LED显示屏本体尺寸为28x8mm，整块PCB板的外形尺寸控制在35x22mm，整体厚度仅包含数码管与PCB板自身厚度，安装时仅需在设备面板预留对应尺寸的显示窗口与定位结构即可完成装配，不会占用设备内部过多的布局空间，非常适合对安装体积有严格限制的小型电子设备使用。板身的布线预留了共阴/共阳数码管的适配调整空间，可根据终端设备的驱动电路需求灵活调整焊接配置，具备较强的适配通用性，能够覆盖多数低复杂度数字显示场景的使用需求。
