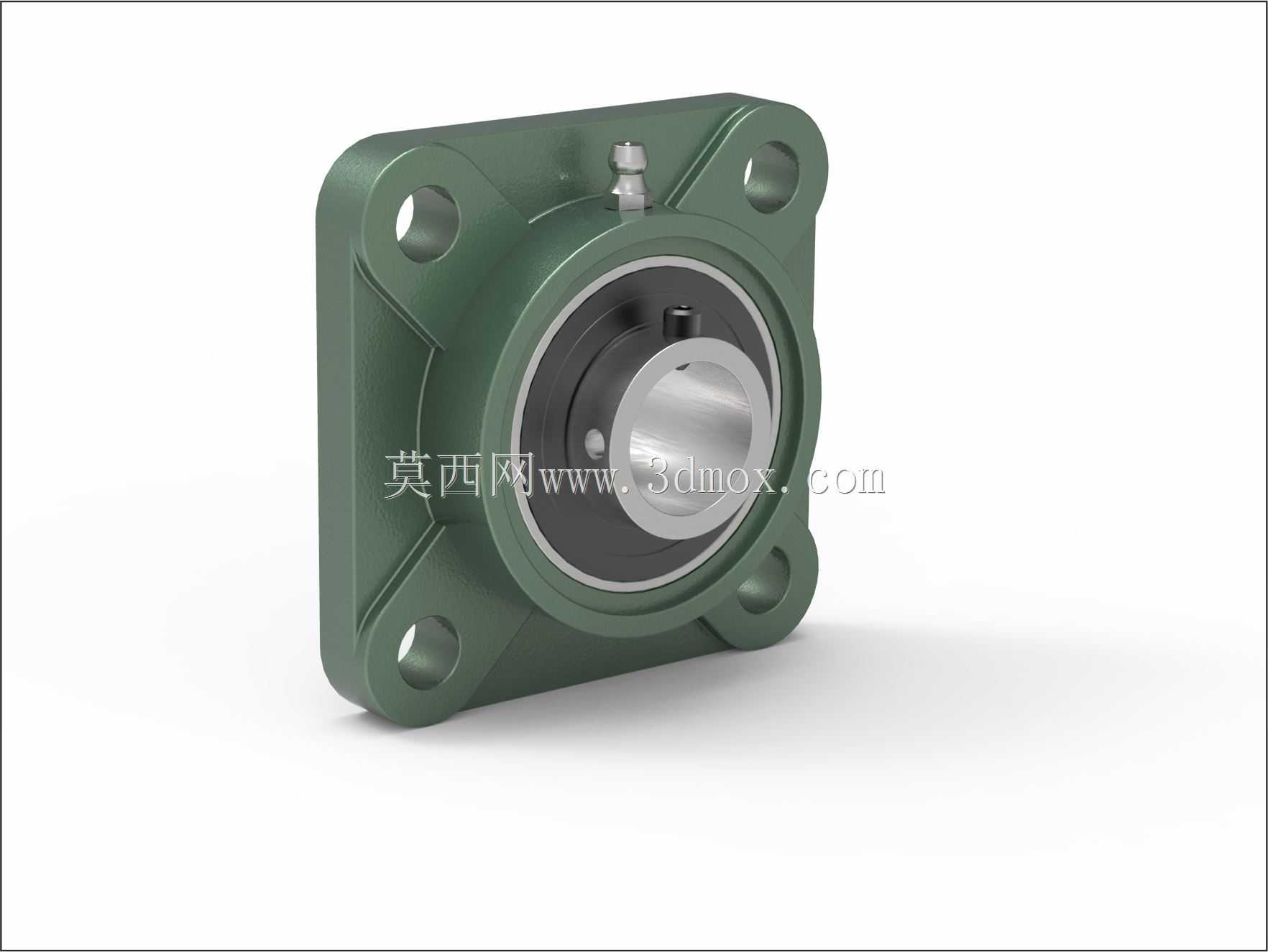

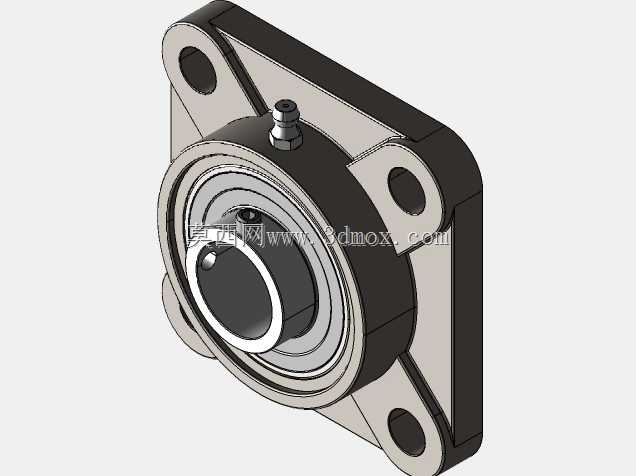

UFC205方形带座外球面轴承结构

这款UFC205型方形带座外球面轴承，是工业传动系统中应用极为广泛的支承类零部件，常见于轻工输送线、农业机械、食品加工设备、纺织机械以及中小型风机的转轴支承场景，主要作用是为旋转轴提供稳定的径向与轴向支承，同时补偿安装过程中产生的轻微轴系对中误差，降低轴系运转过程中的额外负载损耗。在实际生产场景中，这类带座轴承无需额外加工复杂的安装基座，仅需通过四个安装孔将座体固定在设备机架的对应平面上即可完成装配，大幅降低了设备装配环节的加工与调试成本，尤其适合设备现场快速安装替换的运维场景。从功能特性来看，该组件将外球面球轴承与方形铸造轴承座整合为一体，轴承外圈的球面结构与座体内腔的球面配合面具备自动调心能力，当转轴出现轻微挠曲变形或是安装面存在少量平面度误差时，轴承可以自适应调整角度，避免轴承内部滚道出现偏载卡滞，有效延长轴承的实际使用寿命。座体顶部设置的注油嘴结构，可在设备不停机的状态下定期补充润滑脂，让轴承内部滚道与滚动体始终保持良好的润滑状态，减少运转过程中的摩擦磨损，适配多粉尘、有一定湿度的常规工业作业环境。在设计思路上，方形座体采用了加强筋过渡结构，四个安装凸耳位置做了加厚处理，在保证整体结构刚性的前提下尽可能压缩座体的整体重量，避免不必要的材料浪费；轴承内圈采用了顶丝锁紧结构，安装时仅需拧紧内圈上的紧定螺钉即可将轴承内圈与转轴牢牢固定，无需额外配置锁紧螺母、定位套等附件，装配流程简单易操作。从安装边界来看，方形座的四个安装孔呈对称分布，安装孔中心距符合常规工业安装尺寸规范，座体整体厚度适配多数中小型设备的机架安装空间，轴承内孔适配常规直径的传动转轴，安装时仅需保证座体安装面的平面度在合理范围内，预留出注油嘴的操作空间即可完成装配，不需要额外定制特殊的安装基座。在实际运转过程中，这类带座轴承可承受中等强度的径向载荷，同时可承受一定程度的双向轴向载荷，运转过程中噪音低、维护频次低，能够在常规转速下长期稳定运行，是中小型传动设备中性价比极高的轴系支承选择，在各类通用工业设备的传动环节中都能见到这类组件的应用。
