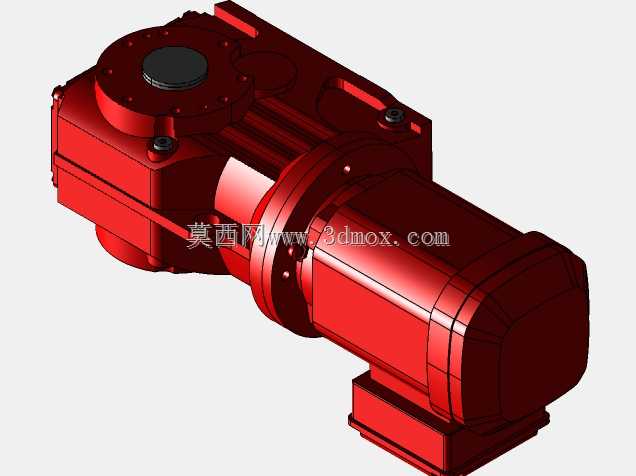

KA47系列空心轴斜齿轮减速电机结构

这款KA系列空心轴齿轮减速电机，是工业传动场景中应用极为广泛的动力传输单元，主要适配各类需要低转速大扭矩输出的自动化生产线、输送设备、轻工包装机械、食品加工输送线以及仓储物流分拣设备中，能够将常规电机的高转速输入通过多级齿轮啮合减速，转化为适配工况需求的低转速高扭矩动力，同时承担负载端的扭矩传导，匹配不同工况下的动力匹配需求。从结构设计来看，该产品采用集成式一体化设计思路，将减速齿轮箱体与驱动电机段直接法兰对接，省去了额外的联轴器连接结构，既缩减了整体安装占用空间，也避免了分体式安装带来的同轴度误差问题，提升了传动过程的稳定性。箱体部分采用高强度铸铁材质的结构设计，内部集成多级斜齿轮传动副，斜齿轮的啮合重合度更高，传动过程中噪音更低、承载能力更强，能够承受持续工况下的冲击载荷。输出端采用空心轴结构设计，安装时可以直接将设备的从动轴穿入空心输出轴内，通过锁紧件完成固定，不需要额外加装输出联轴器或者链轮座，大幅简化了现场安装的工序，同时也能更好地保证传动的同轴精度，减少偏载带来的轴承磨损问题。从安装边界来看，该型号减速电机的箱体预留了多方位的安装固定孔位，支持卧式、法兰式等多种安装姿态，能够适配不同设备的安装空间要求，电机接线盒设置在机身侧下方，预留了充足的接线操作空间，避免安装后接线空间不足的问题。整体外形采用流线型的防护结构设计，外壳的散热筋结构沿着电机轴向排布，能够在设备运行过程中通过空气流动带走电机运转产生的热量，提升持续运行的散热效率，保证长时间工况下的温升处于合理区间。齿轮箱的端盖部分采用密封式结构设计，搭配油封组件能够有效阻挡车间内的粉尘、水汽进入箱体内部，保护内部齿轮与轴承的润滑环境，延长设备的维护周期，适配多粉尘、轻微潮湿的工业车间使用场景。在传动特性上，该结构的减速比覆盖范围广，能够根据不同的输出转速需求匹配对应的齿轮副组合，输出扭矩范围能够覆盖多数中小型工业设备的动力需求，传动效率保持在较高水平，能够减少动力传输过程中的能耗损失。
