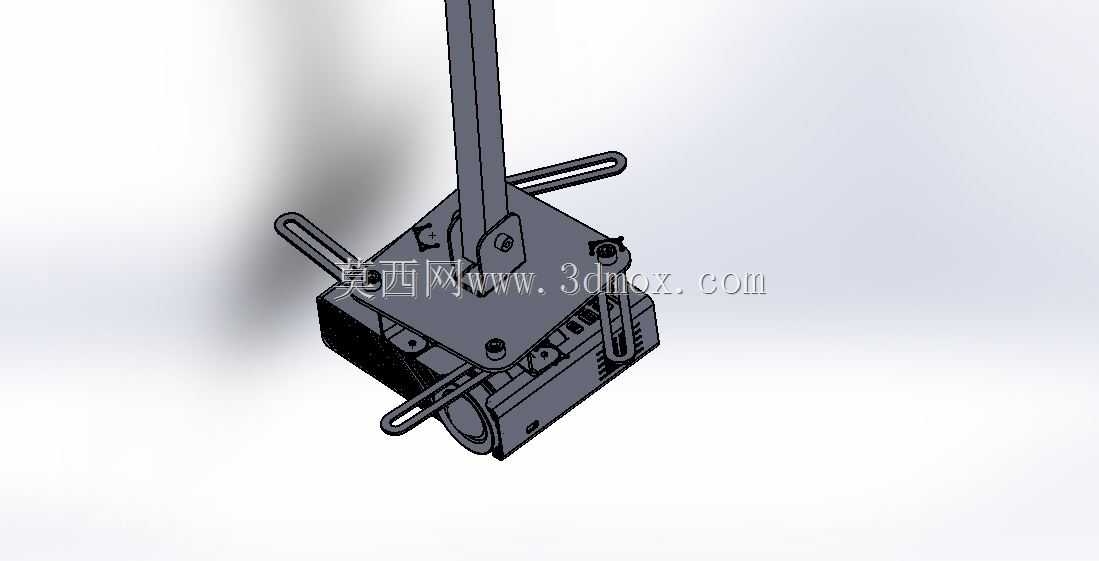

吊装式投影仪天花固定支撑结构

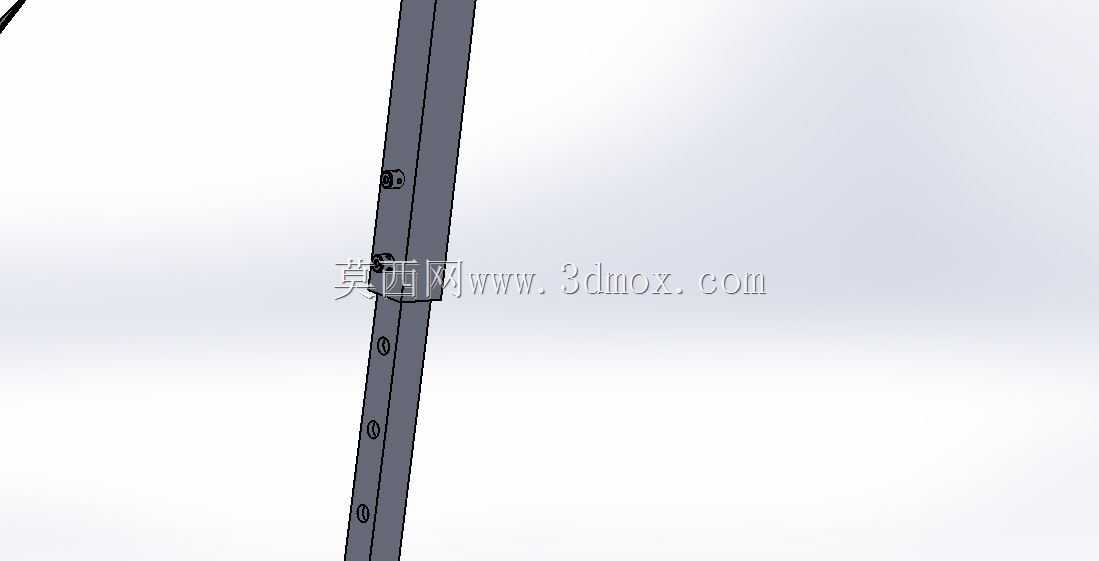

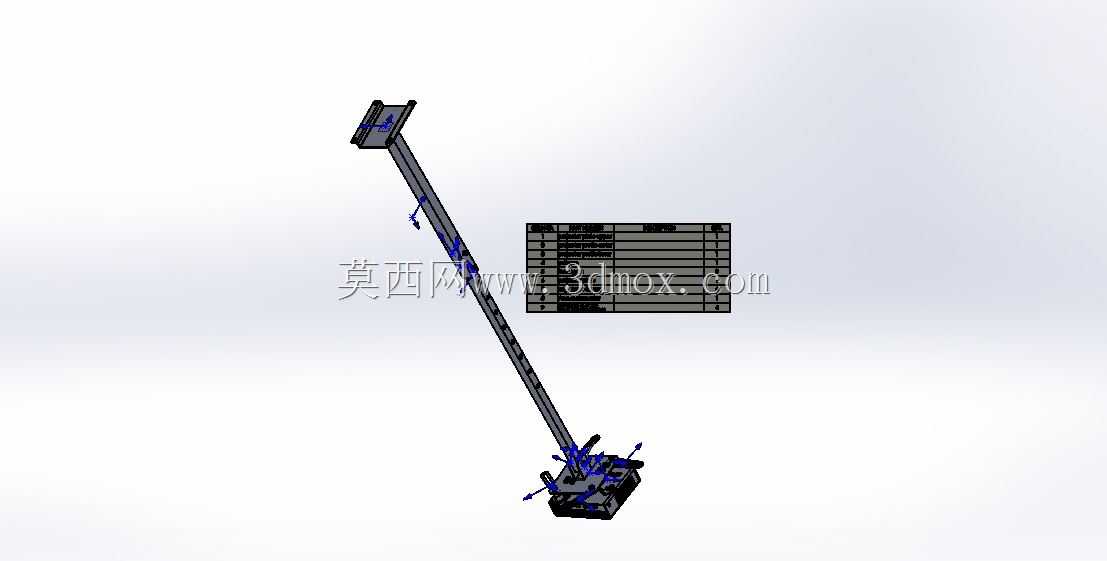

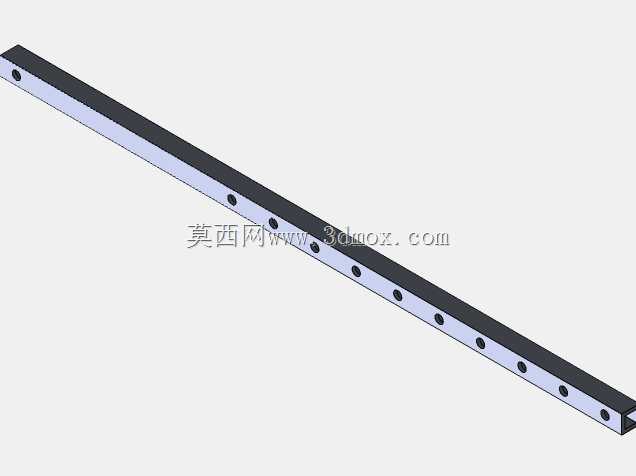

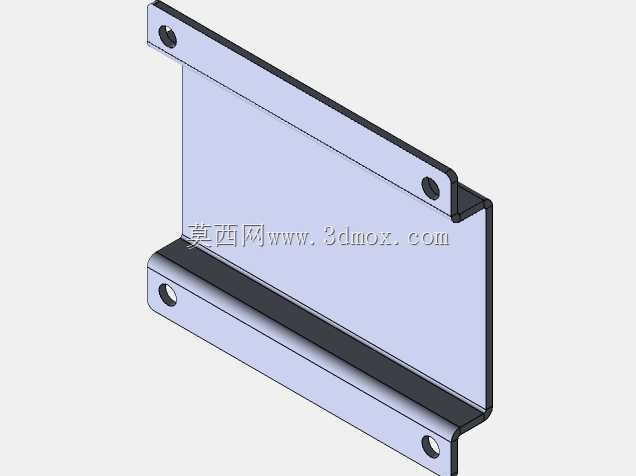

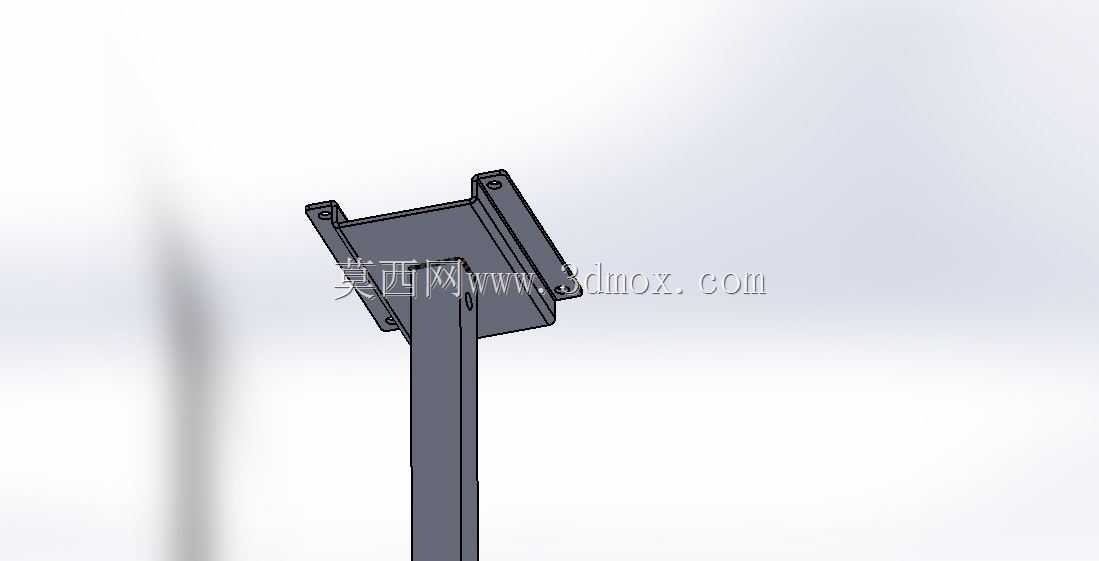

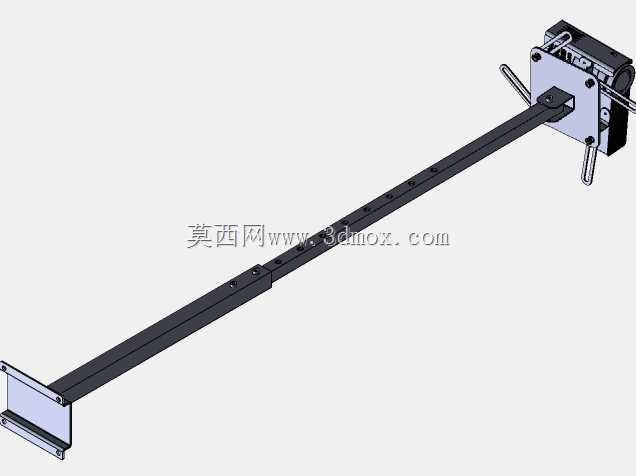

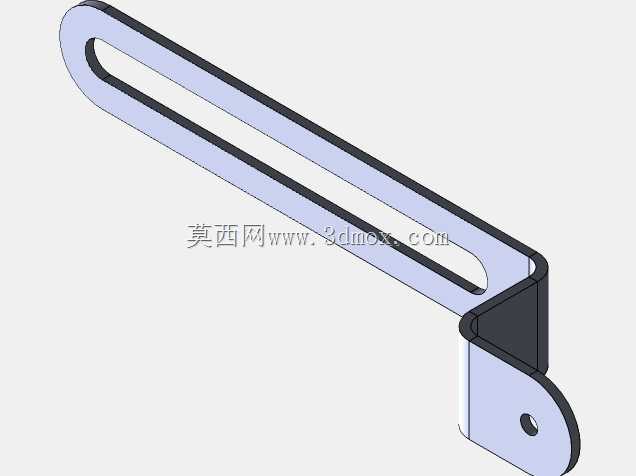

该支撑结构主要应用于商用办公、家庭影院、多媒体教室、会展展厅等需要将投影设备悬空固定的场景，替代桌面放置的投影方案，能够充分释放桌面空间，避免人员走动遮挡投影光路，同时减少桌面震动对投影画面稳定性的影响，适配多数常规重量的家用及商用投影设备的吊装需求。结构整体采用金属板材加工成型，核心功能是实现投影设备与天花板顶面的刚性连接，同时预留多维度调节余量，方便安装完成后对投影的投射角度、水平位置、画面偏移量进行微调，确保投影画面能够精准对准预设的幕布区域。设计思路上采用分层式结构布局，上部为长杆状吊装连接段，顶端可直接与天花板预埋的膨胀固件或承重龙骨连接，杆体长度可根据现场吊顶高度进行适配裁切，满足不同层高空间的吊装距离需求；中部为角度调节铰接座，通过紧固件锁紧实现俯仰角度的固定，松开紧固件即可灵活调整投影的投射俯仰角，适配不同安装高度下的画面投射角度校准；下部为设备承载安装板，板体上开设多组长条形调节腰孔，腰孔沿不同方向排布，可适配不同品牌、不同型号投影仪底部的安装孔位间距，无需额外打孔即可完成设备固定，同时板体边缘延伸出的限位压片可进一步卡紧设备外壳，避免长期使用过程中设备出现移位、脱落的风险。安装边界方面，上部吊装杆的外径适配常规天花吊装配件的通用尺寸，下部承载板的整体轮廓尺寸控制在常规投影仪底座的覆盖范围内，不会超出设备边缘影响外观，腰孔的调节行程覆盖市面上绝大多数主流投影设备的底部安装孔距范围，铰接部位的调节角度可满足正投、小角度侧投等多种安装方式的角度需求，整体结构在保证连接刚性、承重能力的前提下，尽可能简化了零件数量，降低加工与现场安装的操作难度，板材折弯成型的结构件具备足够的结构强度，可长期稳定承载投影设备的重量，避免长期承重出现结构变形导致的画面偏移问题。
