直插式拨码开关精密结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:177234
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计
  • 直插式拨码开关精密结构设计

这款直插式拨码开关是电子电路领域常用的地址编码、功能配置类基础元件,广泛应用在工控控制板卡、智能家居主控模块、仪器仪表操作面板、消费电子主板等场景中,主要作用是通过手动拨码的方式实现电路通断组合,完成设备地址设置、功能档位切换、参数配置选择等功能,无需额外软件编程即可完成硬件层面的逻辑设定,在小批量设备调试、多地址组网设备、固定功能切换场景中有着不可替代的使用价值。

从产品功能特性来看,该款拨码开关采用侧拨式操作结构,每个拨码位对应独立的两路触点通断,拨块向上拨动时对应位为导通状态,向下拨动时为断开状态,多位组合可实现二进制编码输出,能够满足不同位数的编码需求。触点部分采用镀金工艺设计,可有效降低接触电阻,提升长期使用的导通稳定性,避免氧化导致的接触不良问题,适配低压小信号的电路控制场景,不会出现信号传输衰减或误触发的问题。开关本体采用耐高温绝缘工程塑料注塑成型,具备优秀的绝缘性能与耐温特性,能够适配波峰焊、回流焊等常规电路板焊接工艺,焊接过程中不会出现壳体变形、触点移位等问题。

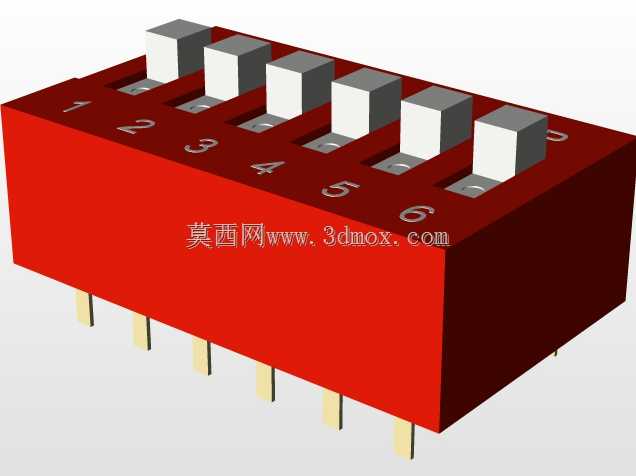

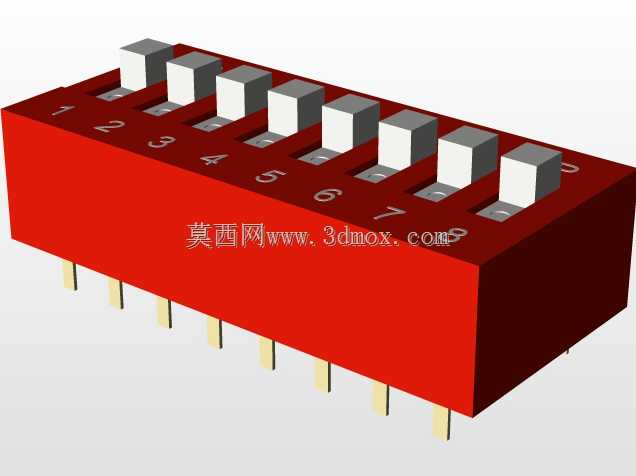

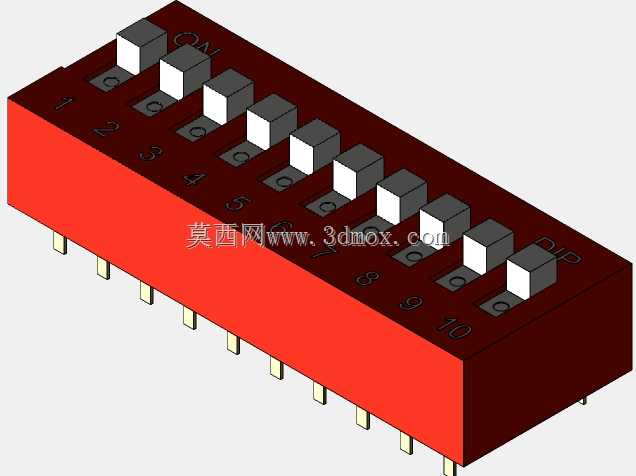

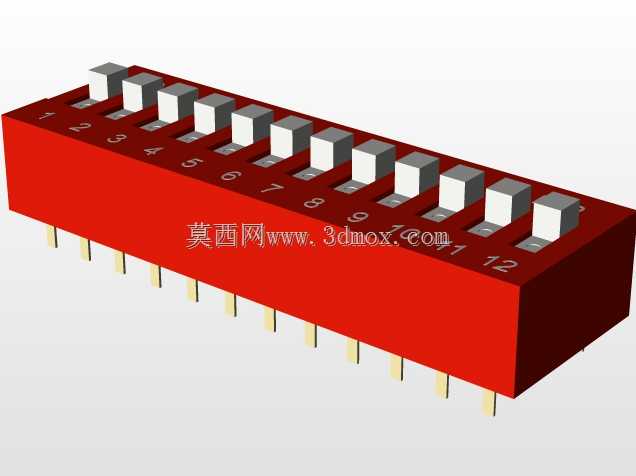

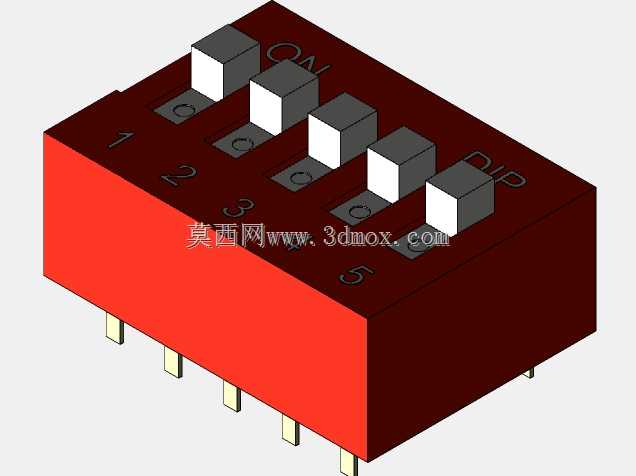

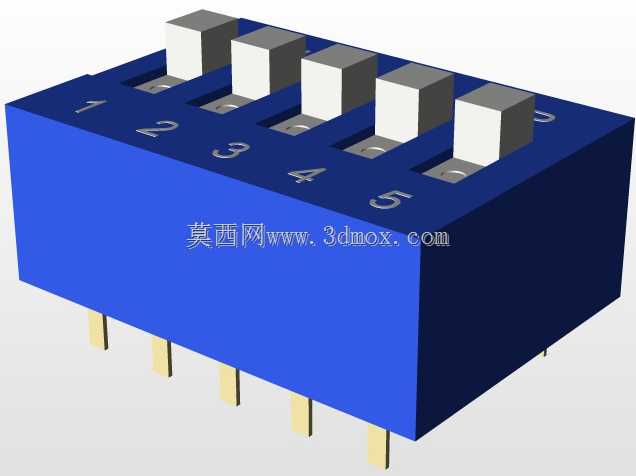

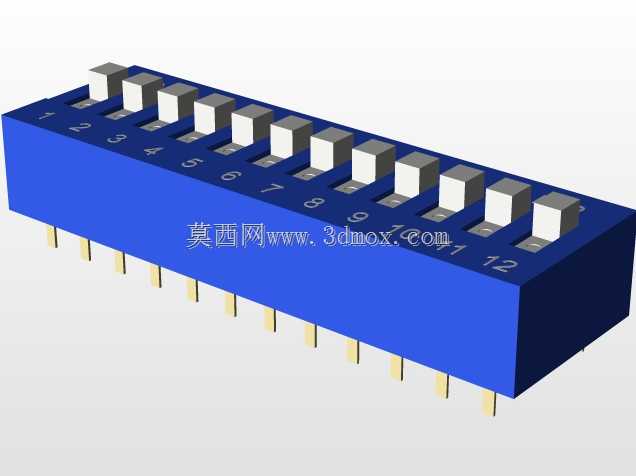

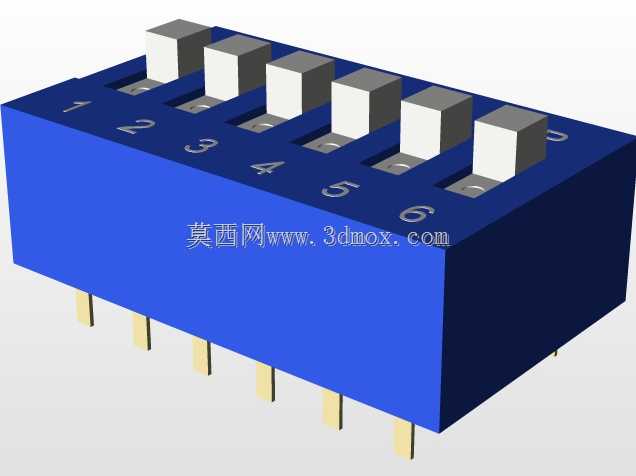

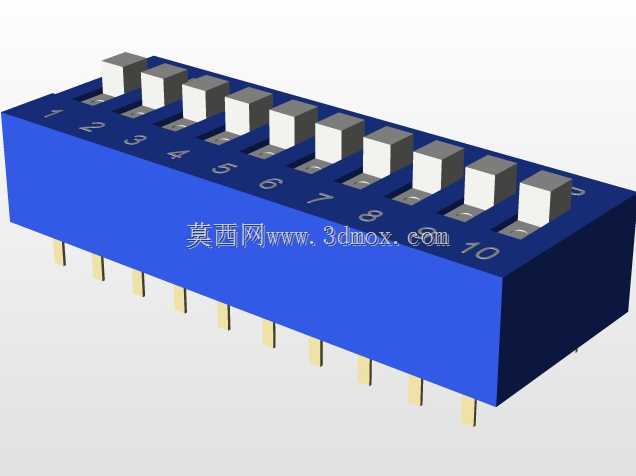

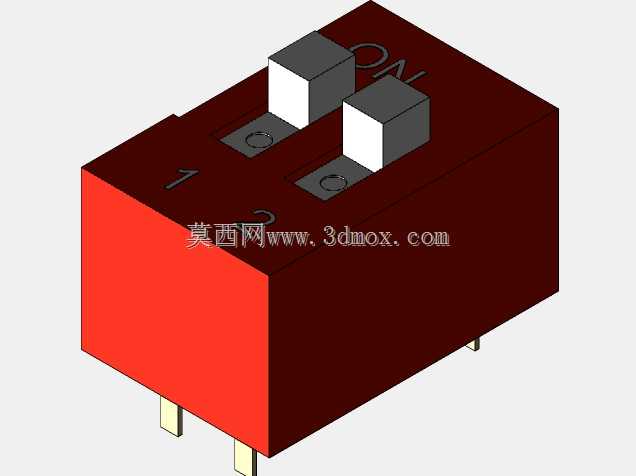

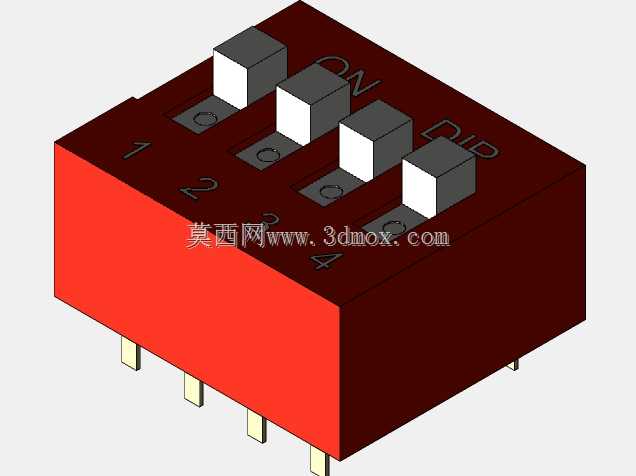

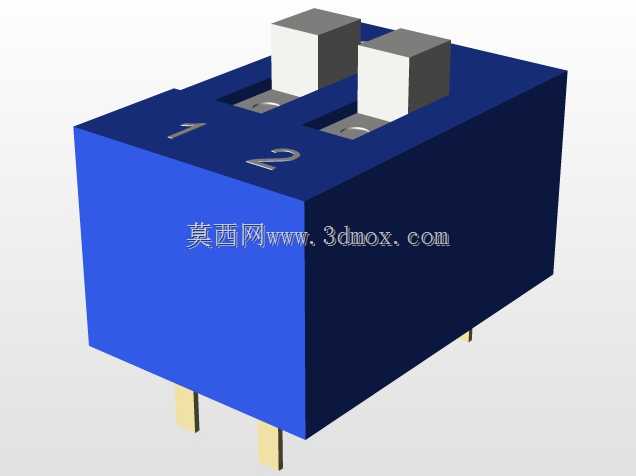

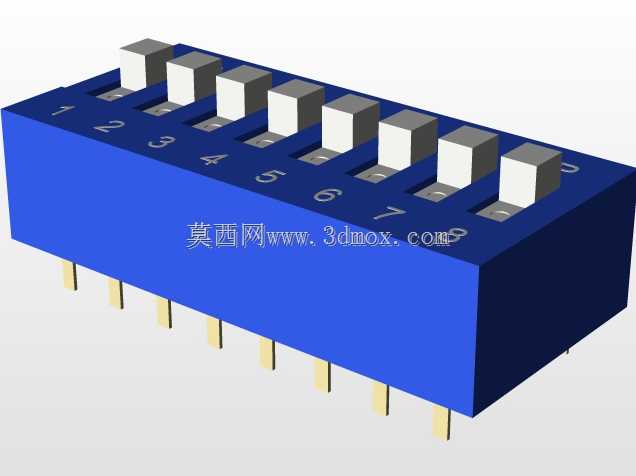

在设计思路上,这款模型严格遵循行业通用的直插拨码开关安装规范,引脚宽度设定为0.6mm,厚度0.15mm,引脚间距采用标准2.54mm设计,行间距为7.62mm,能够完美匹配通用万能板、标准PCB板的焊盘孔位设计,无需额外定制开孔即可完成安装。针对不同路数的使用需求,模型覆盖了从2路到12路的全系列封装外形:2路款封装尺寸为6.44mm×9.9mm,4路款为11.52mm×9.9mm,5路款为14.06mm×9.9mm,6路款为16.60mm×9.9mm,8路款为21.68mm×9.9mm,10路款为26.76mm×9.9mm,12路款为31.84mm×9.9mm,全系列宽度统一为9.9mm,仅长度随路数增加线性增长,方便PCB设计时统一布局预留安装空间。开关顶部印有清晰的路数序号与通断方向标识,操作人员无需查阅说明书即可快速识别拨码状态,降低现场调试的操作失误率。引脚伸出长度经过精准测算,既能够保证焊接时焊锡充分浸润引脚,又不会因引脚过长导致焊接后与其他元件发生干涉,安装后开关本体与PCB板面贴合紧密,不会出现歪斜、浮高的问题,适配自动化贴片焊接与手工焊接两种作业方式。
