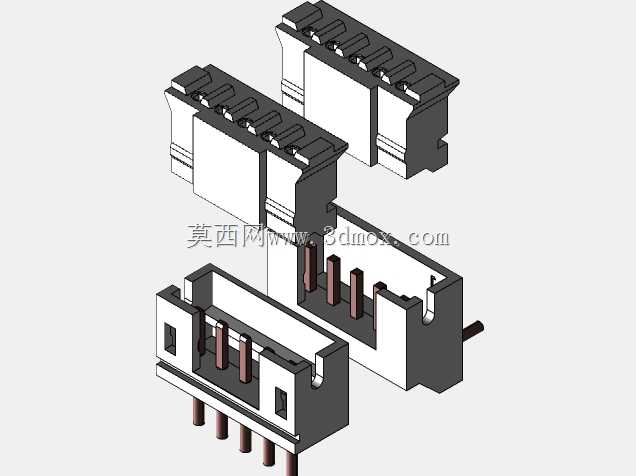

JST PH系列带插头插座连接器结构设计

该款连接器主要面向消费电子、小型工控设备、智能家居等领域的板对线连接场景，用于实现印制电路板与外部线束之间的可靠电连接，在各类小型化电子设备内部承担信号传输与小功率供电的连接作用，能够在设备内部有限的装配空间内完成多线路的快速对接，降低生产装配环节的接线复杂度，同时也便于后期设备维护时的线路拆装与部件替换。产品采用插头与插座配对使用的结构设计，插座端设计有直插式安装引脚，可直接对应印制电路板上的预设安装孔位完成焊接固定，引脚排布采用等间距设计，适配行业通用的PH系列连接器安装孔位标准，能够直接匹配常规间距的电路板布线需求，无需额外调整电路板开孔位置即可完成装配。插头端采用卡扣式锁紧结构，与插座对接后可通过侧边的卡扣结构实现自锁，避免设备在运输或使用过程中受振动影响出现接插松脱的问题，保障线路连接的稳定性。接插接触端采用弹性接触结构设计，插头与插座对接后接触件之间能够保持稳定的接触压力，降低接触电阻，减少信号传输过程中的损耗，同时也能在一定程度上耐受轻微的接插位置偏移，提升对接容错率。产品整体采用模块化的分体结构设计，插头与插座各自为独立装配单元，生产过程中可分别完成注塑成型与接触件装配，再进行配对校验，有效提升生产装配效率。外形设计上充分考虑小型化设备的内部空间限制，整体轮廓方正，侧边无多余突出结构，安装后在电路板上占用的横向与纵向空间都经过优化，能够适配紧凑排布的电路板布局，相邻连接器之间可实现近距离并排安装，提升电路板的空间利用率。安装边界方面，插座端的引脚伸出长度经过精准控制，焊接后不会超出电路板背面的常规元件高度限制，不会对电路板背面的其他元件装配造成干涉；插头端的线束引出方向采用平行于电路板的侧向设计，接插完成后线束不会在垂直电路板方向占用过多空间，适配薄型化电子设备的内部装配要求。接触件部分采用导电性能优异的金属材质，外部绝缘壳体采用阻燃级绝缘材料，既能够保障电连接的绝缘安全性，也能满足电子设备的阻燃安全要求，适配各类常规室内使用电子设备的安全规范。
