多规格直插式接线插销头结构设计

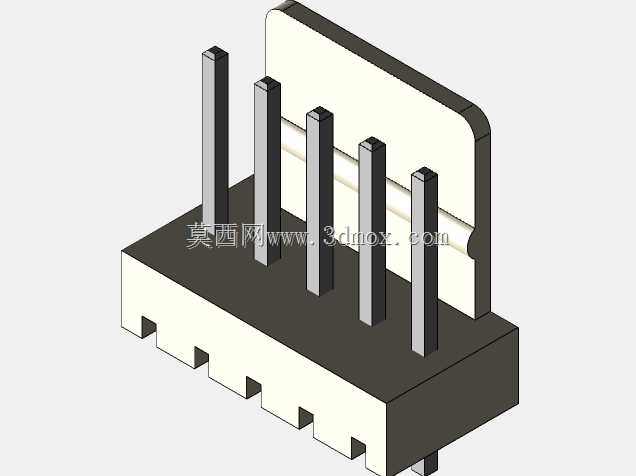

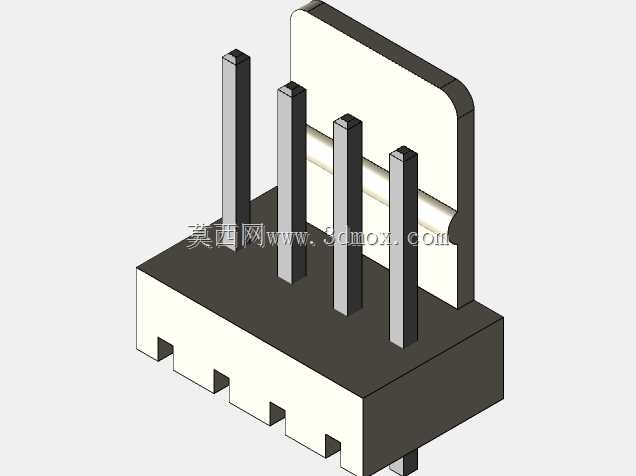

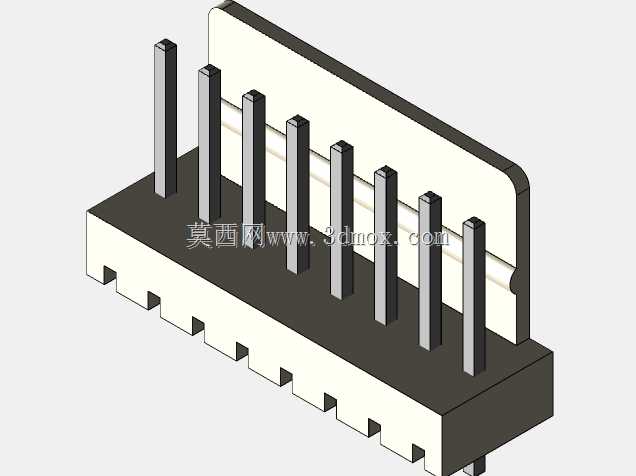

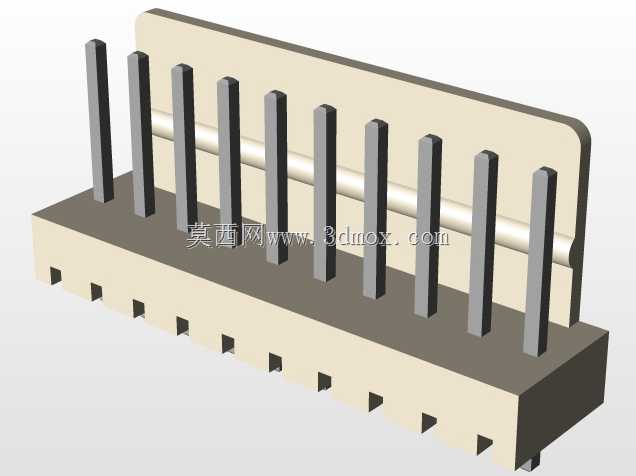

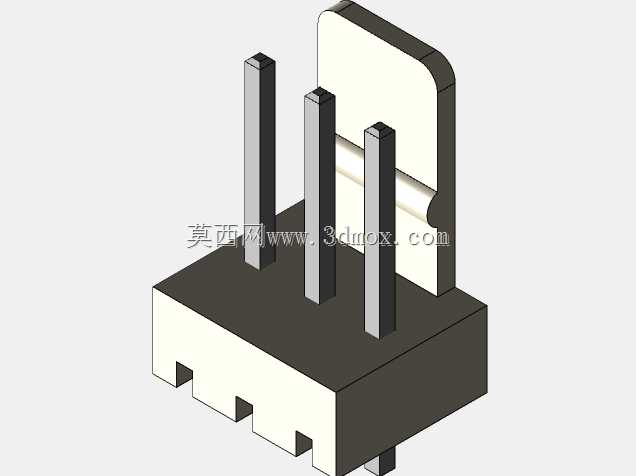

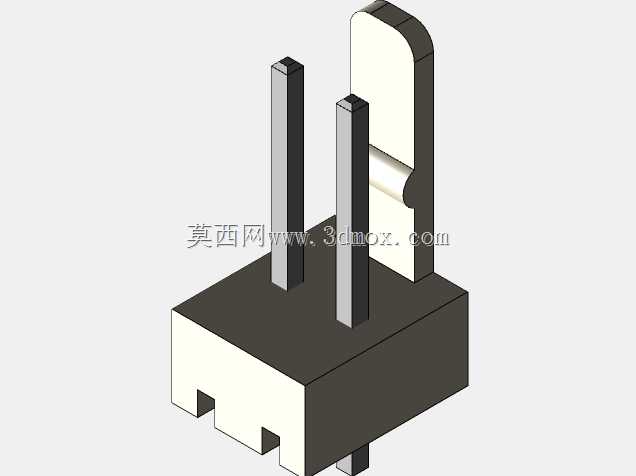

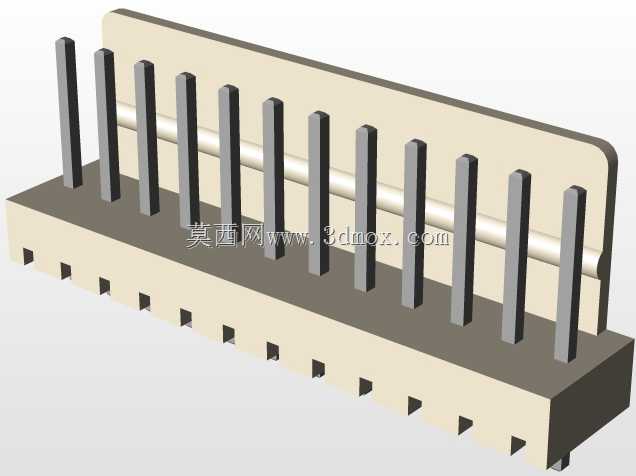

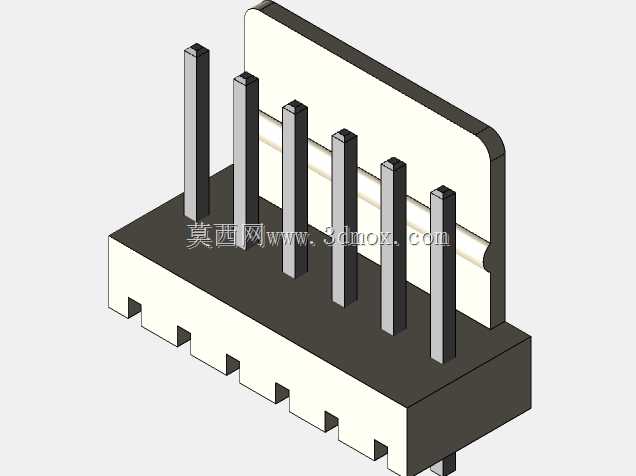

这款插销头属于电气连接领域常用的基础接插部件，广泛应用在低压电控柜内部接线、小型家电内部控制板连接、工业传感器信号转接、消费电子主板供电接驳等场景中，是实现电路快速通断、模块化部件免焊接对接的核心连接件，能够大幅降低设备组装时的接线工时，也方便后期运维过程中部件的快速更换，避免传统焊接接线带来的拆换困难、焊盘脱落等问题。从功能特性来看，这款插销头采用直插式公端设计，插销为矩形截面金属导体，导电接触面积充足，能够稳定承载小功率信号传输与低压供电电流，插销根部与绝缘基座结合处做了密封加固处理，可避免长期使用后插销松动歪斜，降低接触不良引发的电路故障风险。基座采用耐温绝缘工程塑料制作，具备良好的阻燃性与绝缘性能，可有效隔绝相邻插销之间的爬电风险，适配常规工业与民用电气设备的使用环境要求。在设计思路上，这款插销头采用了统一的基座宽度规格，针对不同回路数的使用需求做了系列化尺寸规划，单根插销的截面尺寸统一为0.64mm×0.64mm，相邻插销的中心间距固定为2.54mm，这个间距既符合行业通用的接插件间距标准，能够和市面上主流的母座接插件实现通用互换，也预留了足够的绝缘间隙，避免相邻引脚之间出现电弧击穿的问题。针对不同回路数的使用场景，设计时同步规划了2路到12路的全系列安装尺寸边界：2路规格的安装 footprint 尺寸为5.24mm×6.4mm，3路规格为7.78mm×6.4mm，4路规格为10.32mm×6.4mm，5路规格为12.86mm×6.4mm，6路规格为15.40mm×6.4mm，8路规格为20.48mm×6.4mm，10路规格为25.56mm×6.4mm，12路规格为30.64mm×6.4mm，全系列基座宽度保持一致，仅长度随回路数增加线性增长，方便PCB设计时统一布局开孔，也让不同回路数的产品可以共用安装固定结构，降低生产端的模具开制成本与物料管理难度。基座底部设计了均匀分布的定位卡齿，在插接到对应母座或者焊接到PCB板上时，卡齿可以和母座的卡槽卡合，提供足够的保持力，避免设备运输或者使用过程中受震动出现插销松脱的问题，插销顶端做了小角度倾角导入设计，插接时可以顺利对准母座插孔，不会出现插销顶弯、对位不准的情况，大幅提升现场插接的操作效率。
