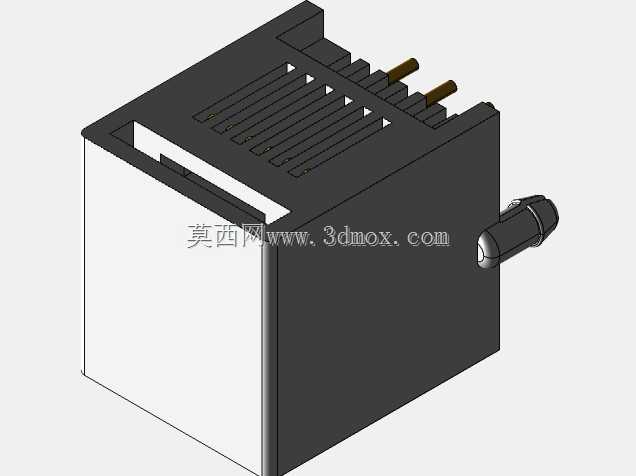

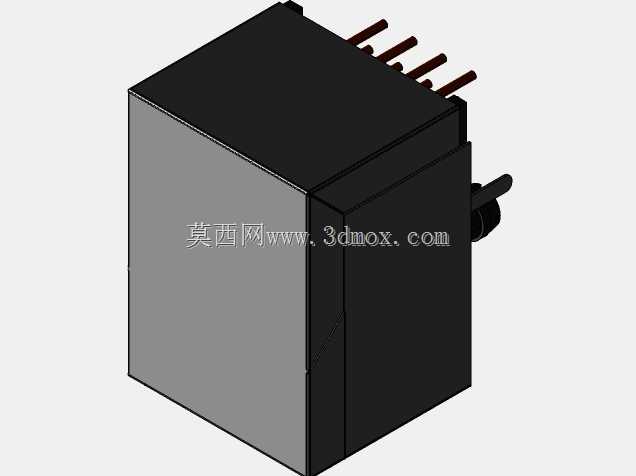

RJ11RJ12RJ45集成网络电话连接器结构

这款集成式连接器主要应用于各类通讯终端设备、网络交换设备、工业控制通讯板卡以及民用弱电布线场景中，能够同时满足普通电话链路接入、低速数据传输链路连接以及标准以太网链路的插接需求，在桌面式网络交换机、多口语音网关、嵌入式工控主板、家用宽带猫、企业级配线架等产品上都有广泛的适配空间，可有效减少设备面板的接口占用面积，简化布线端的插接操作逻辑，避免不同类型通讯接口混插导致的链路故障。从实际用途来看，该连接器将三种不同针脚定义的RJ类接口整合在同一基座结构内，既可以单独作为单类型接口使用，也可以根据板卡布线需求同时引出三类链路的针脚触点，前端的插接导向槽做了差异化的防呆设计，能够让对应规格的水晶头精准插入，避免反插、错插导致的针脚弯折损坏，侧面的卡扣固定结构可与设备面板的安装卡槽紧密配合，长期使用过程中不会因为反复插拔出现接口松动、移位的问题。在功能特性设计上，这款连接器的金属屏蔽外壳可有效隔绝周边电路的电磁干扰，保障网络数据传输与语音信号传输的稳定性，内部的针脚采用弹性接触结构，每一次水晶头插入时都能保证触点与水晶头金片的可靠贴合，降低接触电阻带来的信号衰减，后端的插针采用直插式布局，可直接与PCB板的焊盘对应焊接，适配常规波峰焊生产工艺，不需要额外的转接走线。设计思路上，整体采用模块化集成方案，将三类接口的内部触点排布整合在统一的绝缘基座内，既保留了每类接口独立的针脚定义空间，又通过共用外壳结构压缩了整体的体积，外壳的散热槽设计可在长期通电工作时导出内部触点产生的微量热量，避免高温环境下绝缘基座出现老化变形。外形尺寸方面，整体采用方正的立方体基座结构，安装边界完全适配常规通讯设备的面板开孔标准，前端插接面突出面板的长度符合常规水晶头插接的深度要求，后端插针的长度与排布间距完全匹配标准PCB板的焊盘孔位，不需要额外调整板卡布局即可直接替换同类型单接口产品，安装时仅需将基座卡入面板开孔后完成焊盘焊接即可，不需要额外的固定螺丝，可有效提升生产线的装配效率。
