2.54mm节距1x6位THT直插母座结构设计

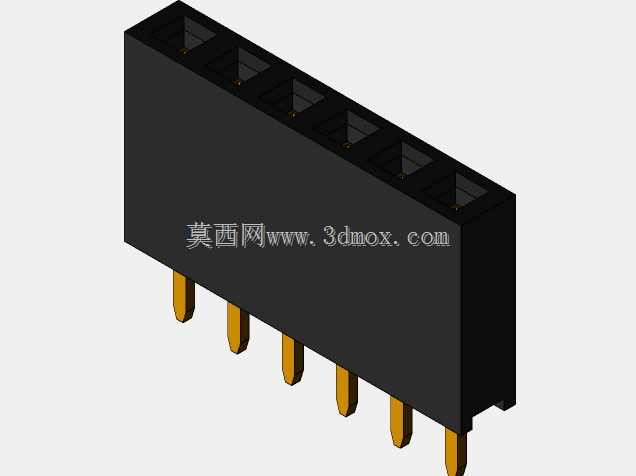

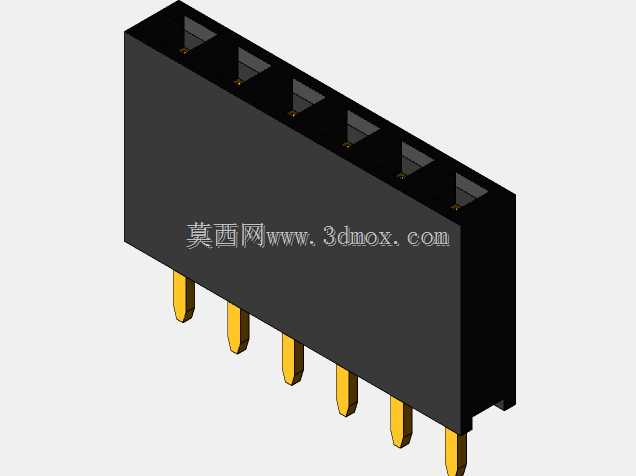

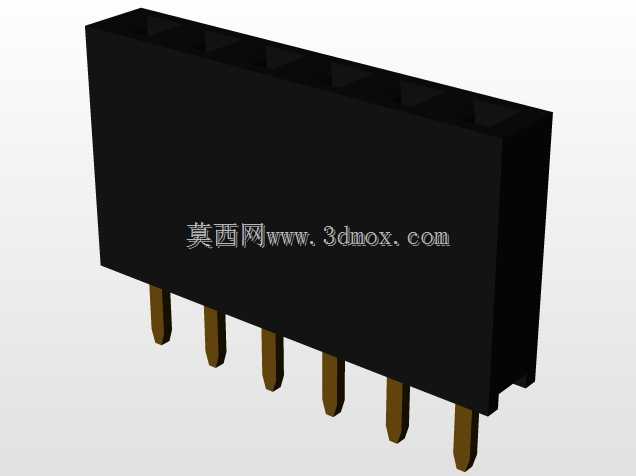

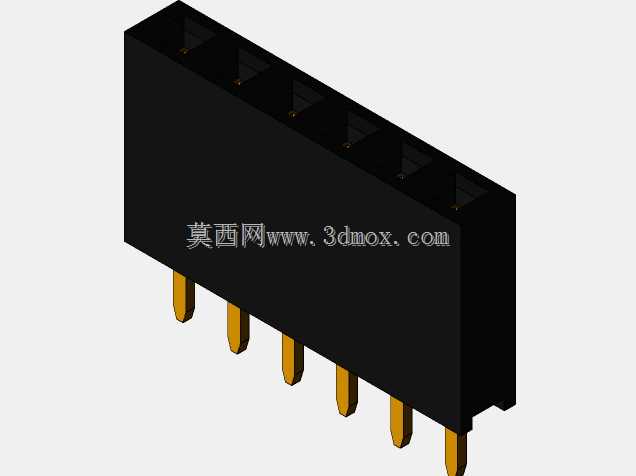

这款直插式排母连接件是电子电路互联场景中应用极为广泛的基础元器件，主要承担PCB板间垂直信号传输、板与外接模块可拆卸式电气连接的核心作用，常见于工控控制板卡、消费电子主板、嵌入式开发模块、测试治具等场景，能够在需要反复拆装维护、模块化拼接的电路结构中，提供稳定可靠的接触导通能力，相比焊接固定的连接方式，这类排母支持配套排针反复插拔，大幅降低设备后期维护、模块替换的操作难度。从功能特性来看，该款排母采用单排6位的触点布局，适配标准2.54mm间距的公端排针，每个接触端子采用弹性铜质基材制作，插接后能够依靠金属弹性形变抱紧公针表面，保证接触电阻稳定在较低区间，避免信号传输过程中出现压降波动、接触不良等问题；黑色绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、端子移位的焊接缺陷，同时绝缘材质具备优秀的阻燃性能与介电强度，可避免相邻触点之间出现爬电、击穿等电气安全问题。在设计思路上，这款排母严格遵循通用接插件的标准尺寸规范，首先确定2.54mm的通用节距参数，保证与市面上绝大多数同规格公端排针、板卡安装孔位完全兼容，无需额外定制适配结构；端子部分采用直插式THT设计，插针长度适配常规1.6mm厚度PCB的透焊要求，焊接后插针能够贯穿板卡焊盘，在板卡背面形成饱满焊点，大幅提升连接结构的机械抗拉强度，避免长期使用过程中受外力拉扯出现焊盘脱落、端子松动的问题。外形尺寸与安装边界方面，该排母整体长度为15.74mm，宽度为2.54mm，本体高度为8.5mm，安装时仅需在PCB对应位置排布6个直径适配的金属化焊盘，沿排母长度方向预留不小于1mm的操作空间即可完成装配，不会占用过多板卡布局空间，适合高密度排布的电路设计场景；排母插接端的导向槽做了微小倒角处理，公针对接时能够自动导正位置，即使存在小幅对位偏差也能顺利插入，降低生产装配过程中的对位难度，提升组装作业效率。
