船舶系泊用巴拿马楔AC310结构设计

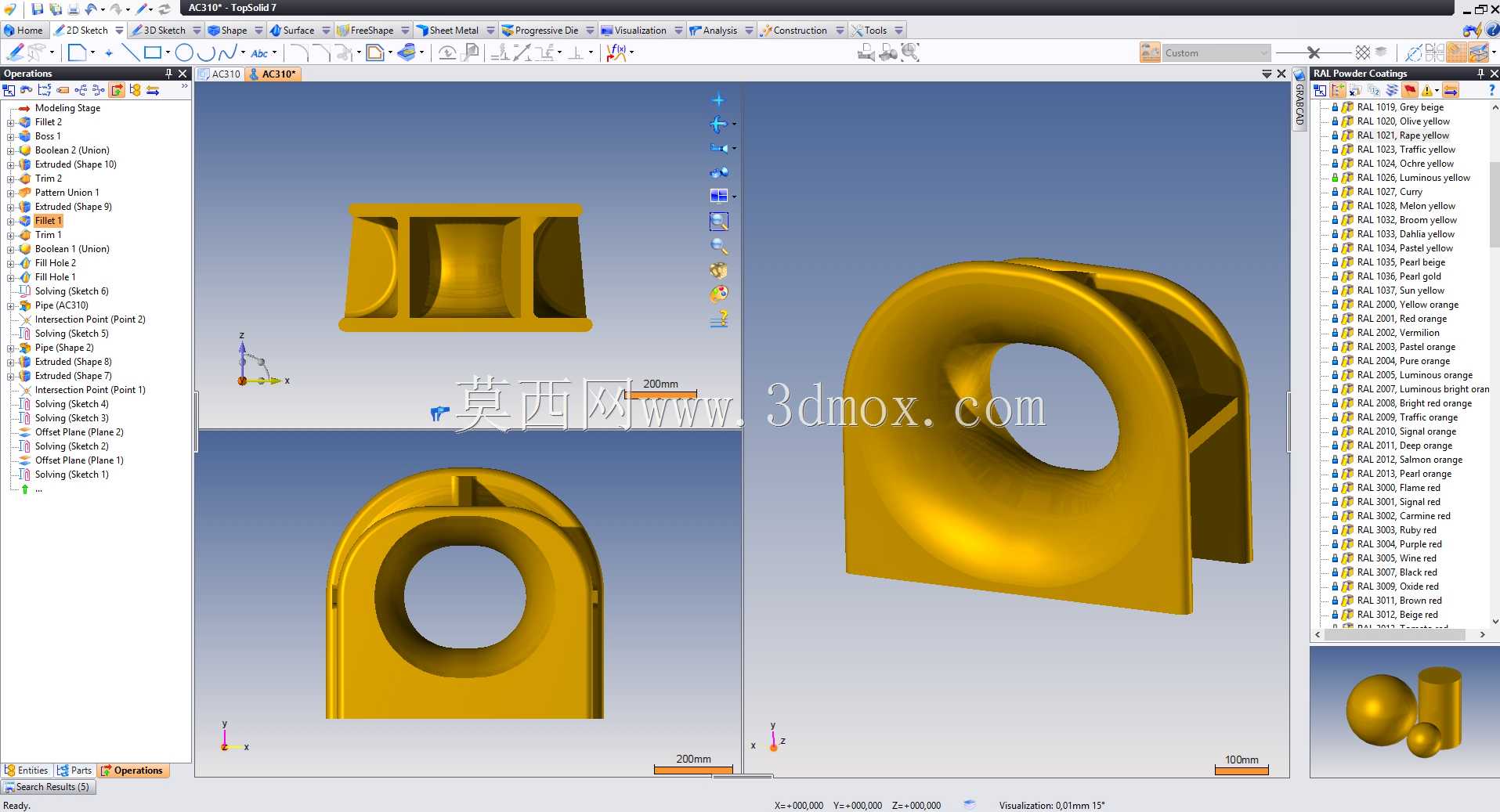

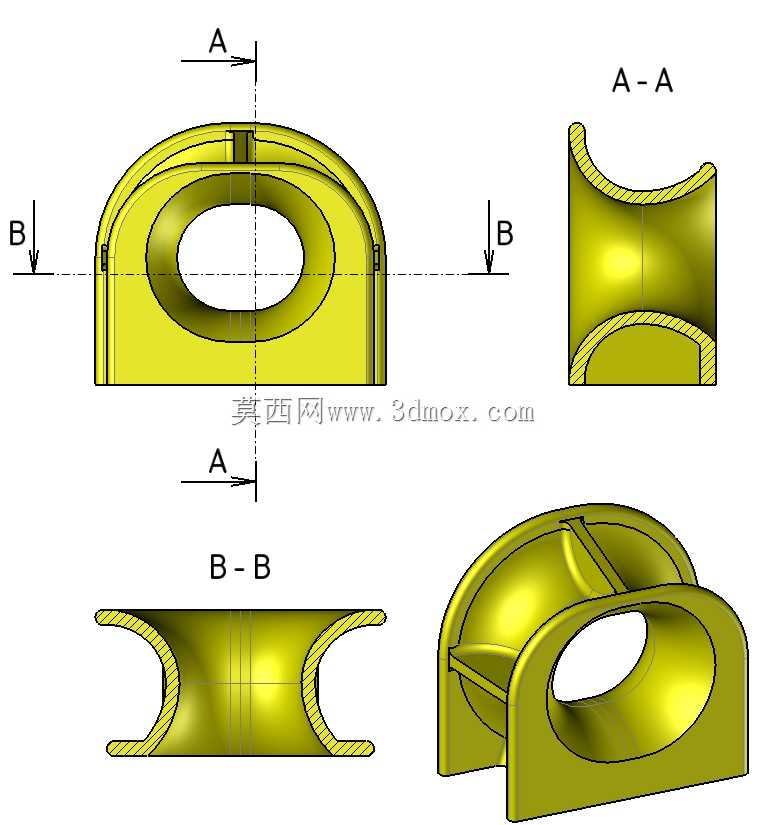

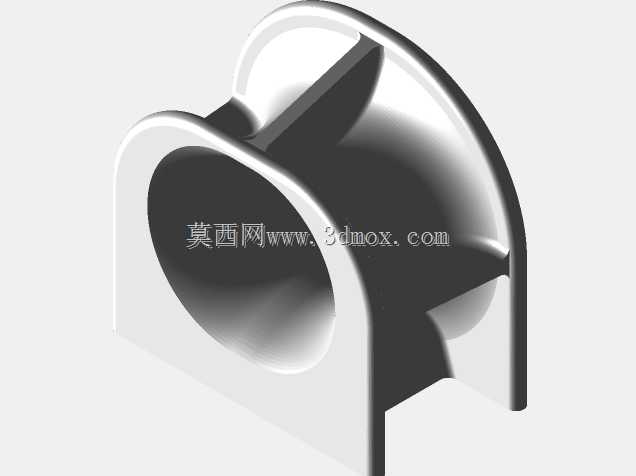

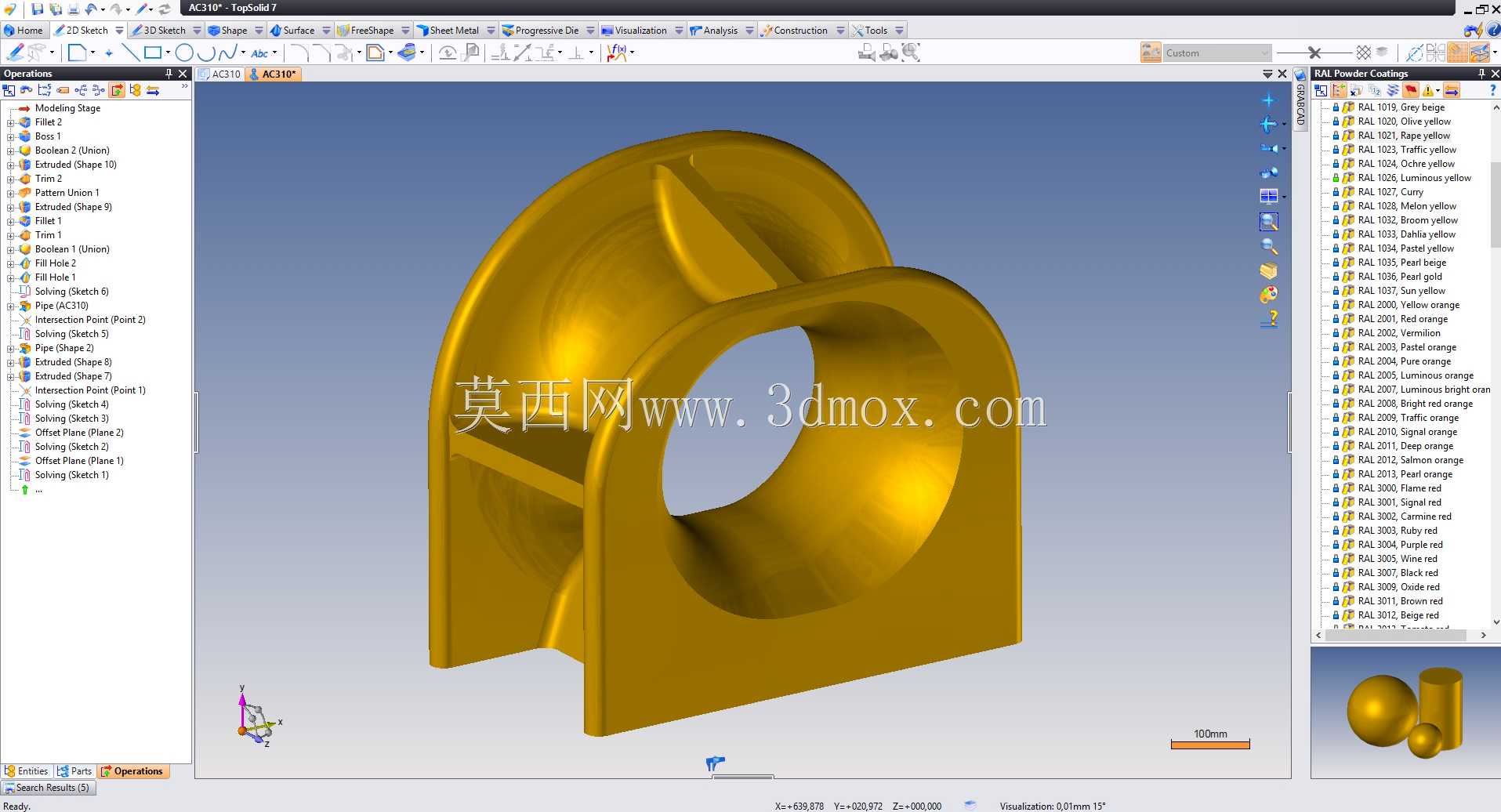

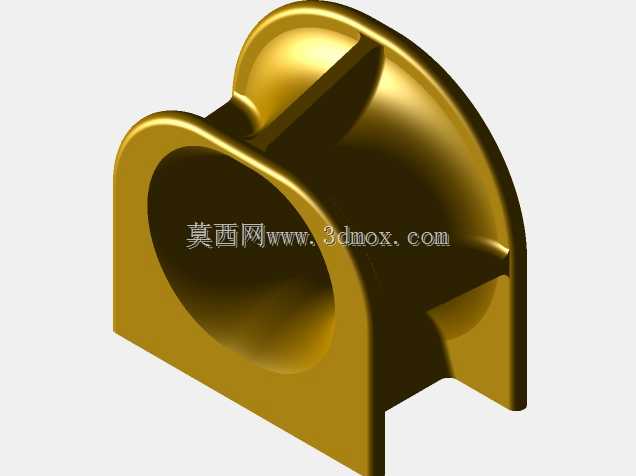

在远洋航运与港口作业场景中，大型船舶的系泊安全是码头运维、船舶停靠环节的核心管控要点，巴拿马楔作为专门适配巴拿马型船艏导缆结构的系泊配套构件，承担着引导系泊缆绳走向、分散缆绳张拉力、避免缆绳与船艏结构直接摩擦损耗的关键作用，是重型船舶系泊系统中不可或缺的受力导向部件。该构件的设计严格遵循DIN 81915（IMO 1175）相关标准要求，整体结构采用一体化铸钢成型思路，主体由半环形导缆腔体与底部安装基座两部分构成，半环形腔体的内曲面经过顺滑过渡处理，能够适配大直径高强度系泊缆绳的弯折导向需求，避免缆绳在受力过程中出现应力集中点，有效降低缆绳磨损断裂风险；腔体外侧设置的加强筋结构沿受力方向排布，可将缆绳传递的张拉力均匀分散至整个构件本体，再通过底部的方形安装基座传递至船艏的预埋安装结构上，保证大拉力工况下的结构稳定性。从安装边界来看，该构件的基座平面为平整安装面，预留的安装孔位匹配船艏导缆孔周边的标准安装点位，安装时可直接贴合船艏结构面完成固定，无需额外做结构适配修改；半环形腔体的开口尺寸与通行半径完全适配重型系泊缆绳的作业需求，能够满足不同吨位大型船舶在不同潮位、不同风浪条件下的系泊缆绳导向需求，即使在缆绳出现大角度偏移的工况下，也能通过顺滑的内曲面完成缆绳走向引导，避免缆绳与船艏外板、舷墙结构发生剐蹭。该构件除了直接应用于船舶系泊场景外，其结构模型也可直接导入铸造工艺仿真流程，用于铸钢件的浇铸模拟、应力校核、缺陷预判等环节，为铸造成型工艺的参数优化提供精准的三维模型支撑，帮助铸造环节提前预判浇铸过程中的缩孔、应力变形等问题，提升成品构件的结构强度与成型精度。构件整体采用等强度设计思路，在非受力区域做了合理的壁厚优化，在保证整体结构强度满足重型系泊负载要求的前提下，尽可能控制构件自身重量，降低船艏结构的安装负载，同时所有外露棱边均做了倒圆角处理，既避免安装作业过程中出现磕碰损伤，也能防止尖锐棱边对系泊缆绳造成切割损伤，全方位适配船舶系泊场景的长期重载使用需求。
