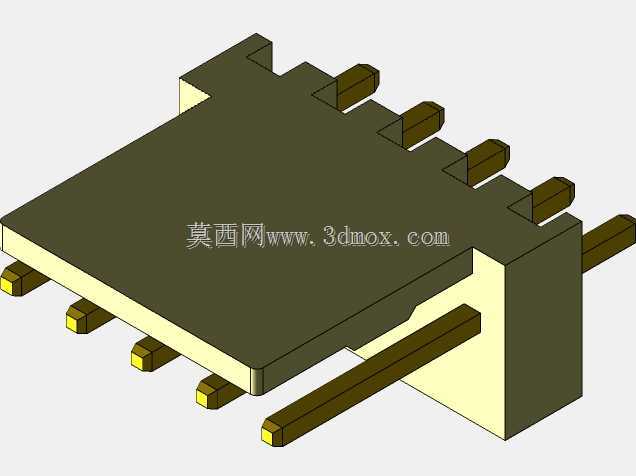

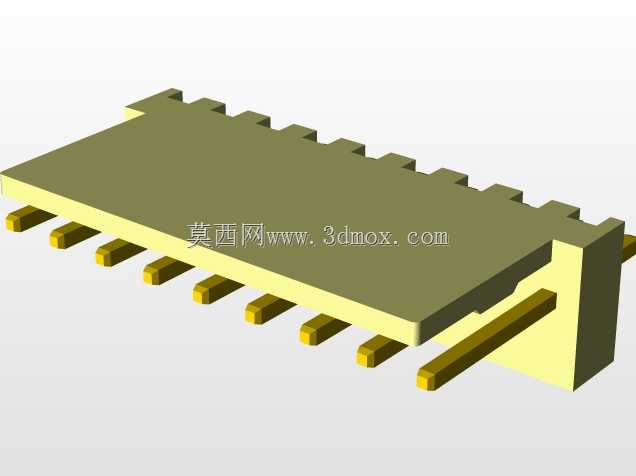

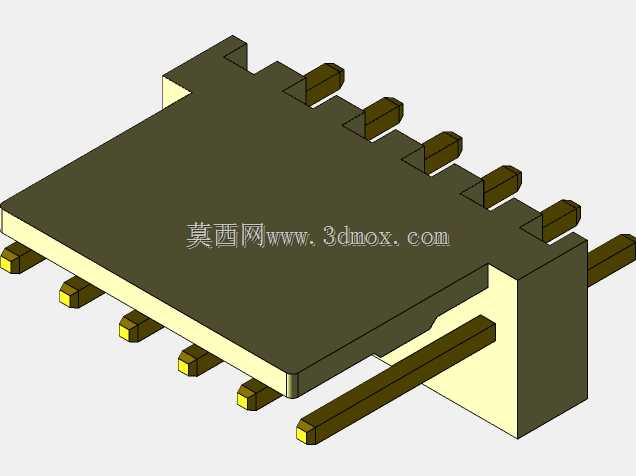

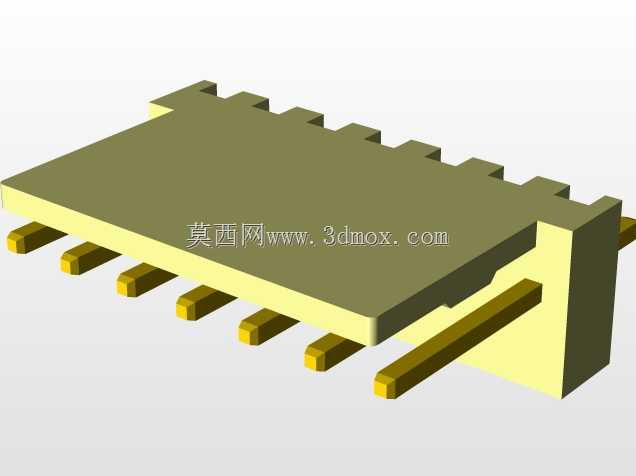

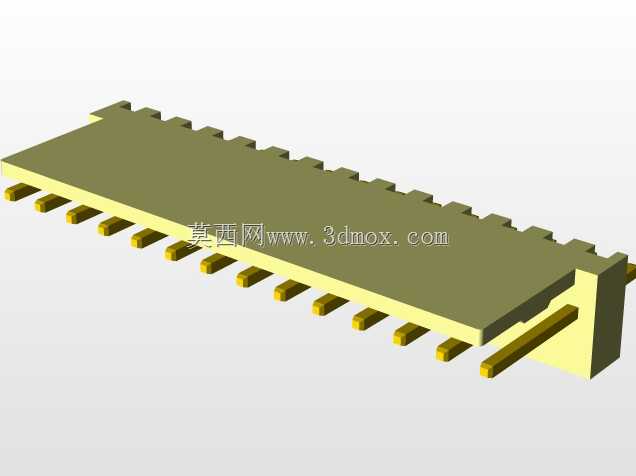

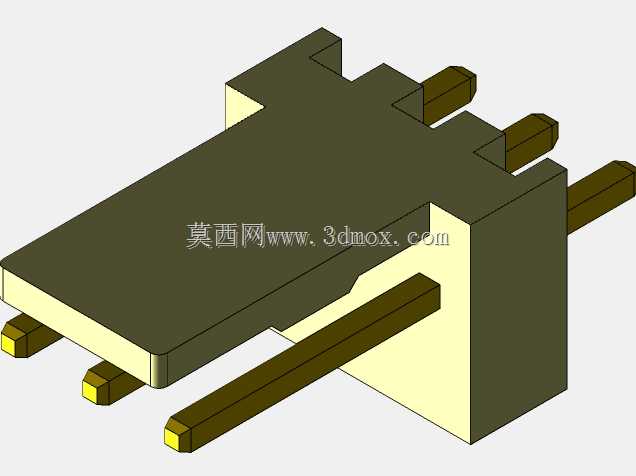

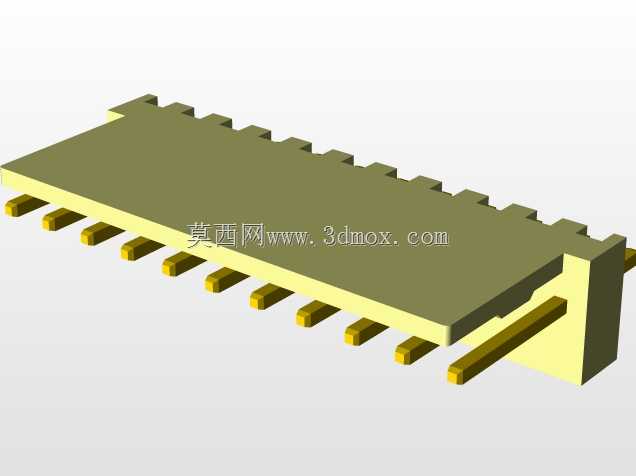

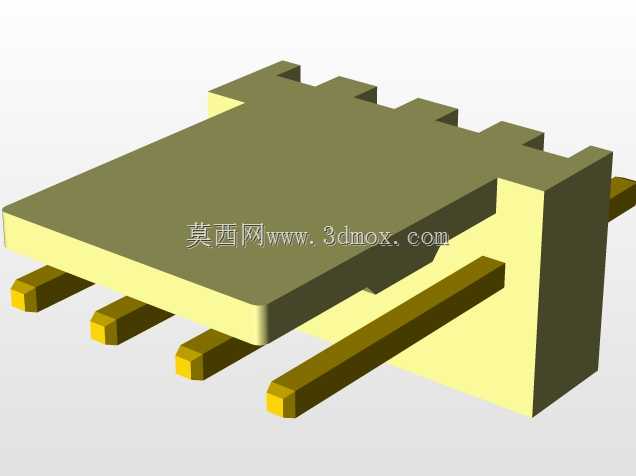

WF系列直插式PCB板端连接器

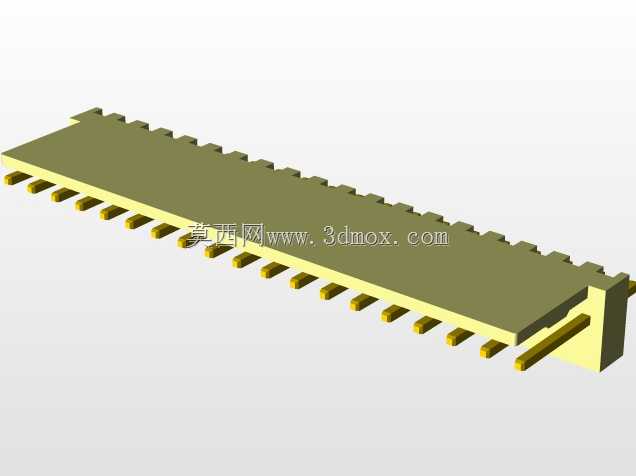

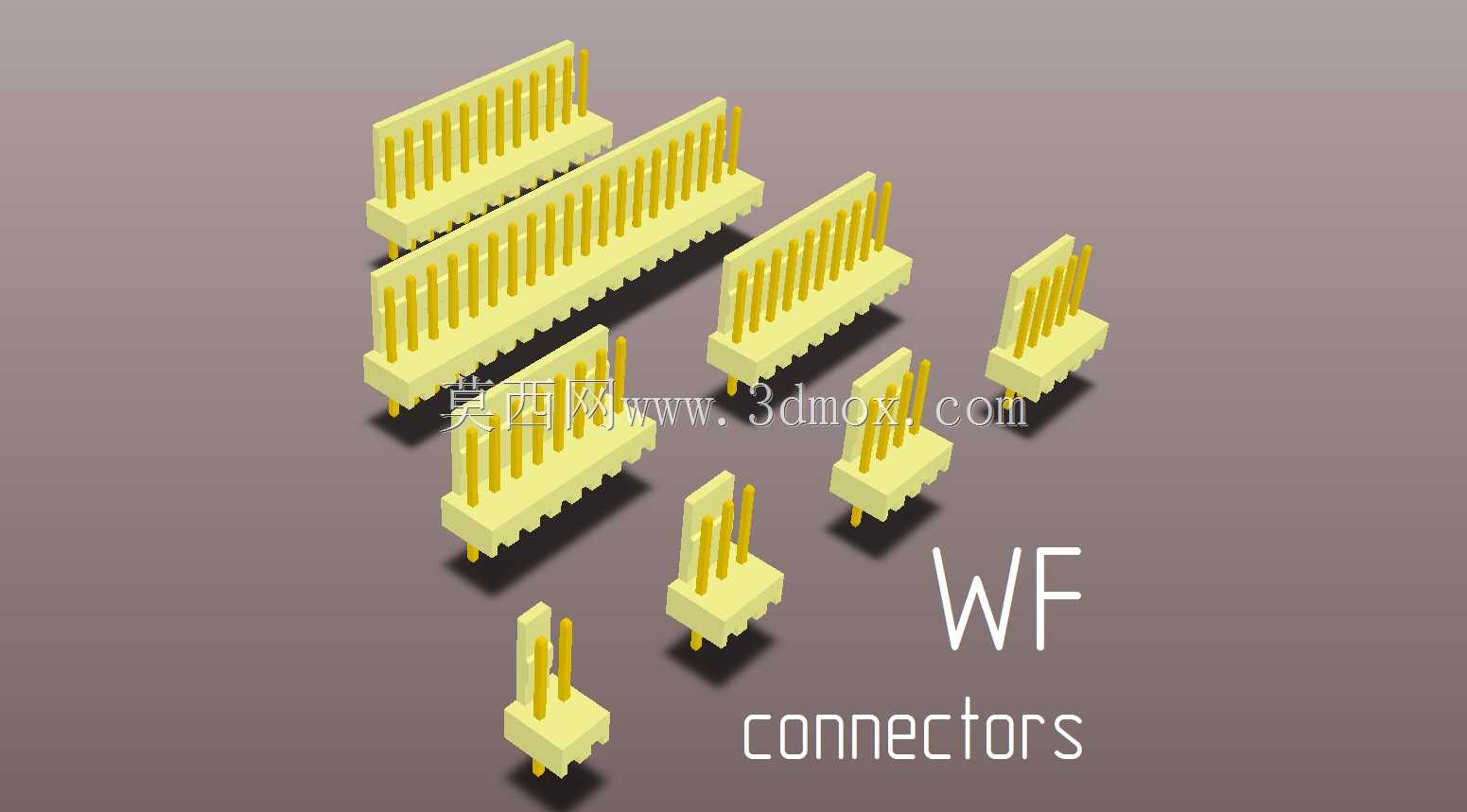

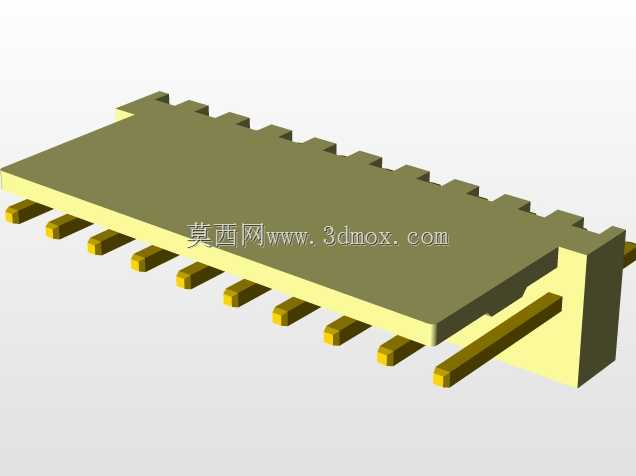

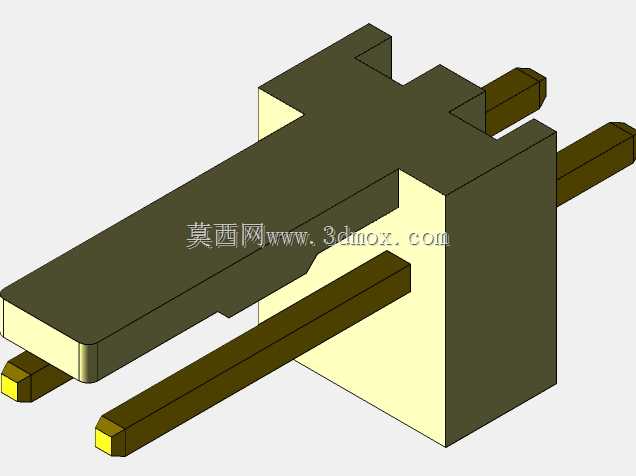

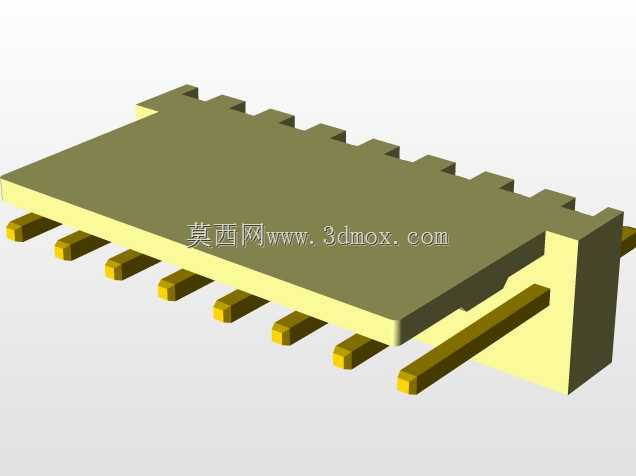

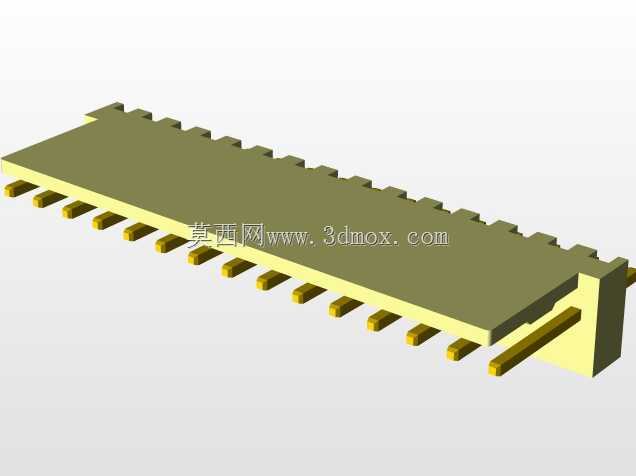

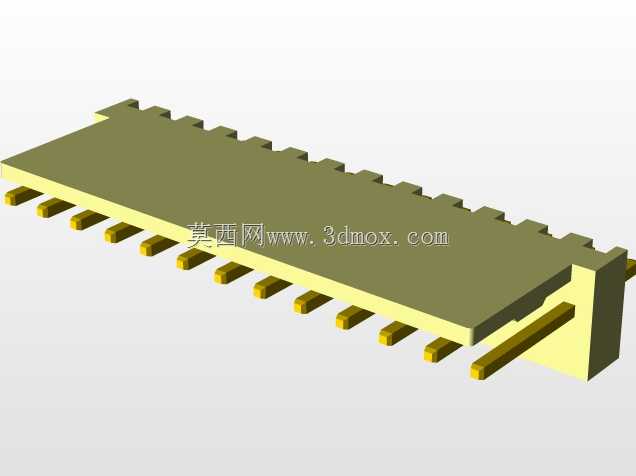

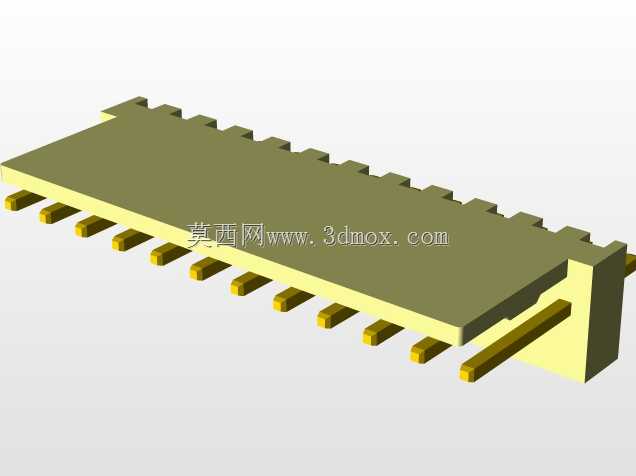

这款WF系列连接器是面向印制电路板板端连接场景开发的直插式连接组件，整套模型覆盖了不同针数规格的全系列产品，可满足各类电子设备内部PCB板与外部线束、板间互联的多样化连接需求，广泛应用于消费电子、工业控制板卡、通讯设备、电源模块等需要板级电连接的场景中，是电子装联环节里实现信号与小功率电力传输的核心基础元件。该系列连接器采用直插式安装设计，插针垂直于PCB板面，安装时直接插入PCB对应的预制通孔后完成焊接固定，无需额外的固定结构即可保证连接强度，适配常规波峰焊、手工焊等多种焊接工艺，能够兼容不同厚度的PCB板材安装要求。从功能特性来看，该系列连接器采用标准间距排针结构，不同针数的型号可适配不同通道数的信号传输需求，从单排2针到多针长排的规格覆盖，可满足电源输入、信号传输、总线通讯等不同场景的连接需求，插针采用导电性能优异的金属材质，接触电阻低，可保证信号传输的稳定性与小功率电力传输的载流能力，绝缘基座采用耐高温绝缘工程塑料材质，可耐受焊接过程中的高温冲击，同时具备良好的绝缘性能与机械强度，避免相邻针脚之间出现短路问题，也能在日常使用中抵御一定的外力冲击，保证连接结构的稳定性。在设计思路上，该系列连接器采用统一的基座截面尺寸与插针间距标准，不同针数的产品仅在长度方向上随针数增加线性延伸，宽度与高度尺寸保持一致，这种标准化设计既方便了PCB设计阶段的封装统一，减少设计阶段的封装库管理成本，也能让生产端的模具投入成本大幅降低，同系列产品可共用大部分生产工装，提升生产效率。安装边界方面，该系列连接器的插针伸出基座底部的长度统一，适配常规PCB板厚的通孔插装要求，基座底部与PCB板面贴合的定位结构可保证安装时的位置精度，避免焊接过程中出现偏移倾斜，基座上方的插针伸出长度适配常规线束接插件的插接深度，可保证对接时的接触面积充足，不会出现接触不良或插接过紧损坏接插件的问题。不同针数的型号在长度方向的尺寸随针数按标准间距递增，设计PCB封装时可根据选用的针数直接调整封装长度即可，无需调整宽度与安装孔位参数，大幅降低了PCB设计的工作量，也能减少不同规格连接器在生产装配时的错料风险。
