可调节多角度车床开槽切削刀具结构

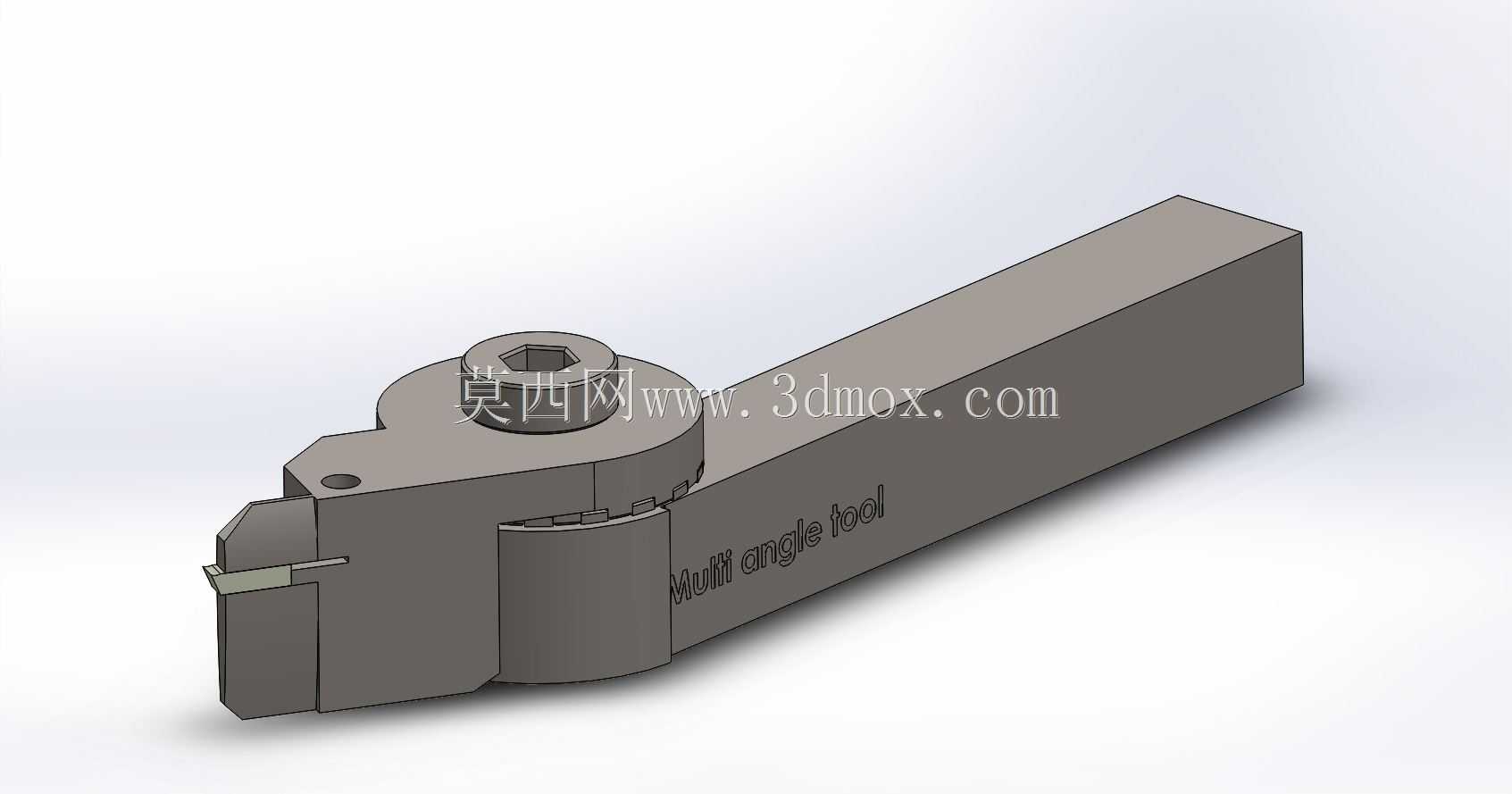

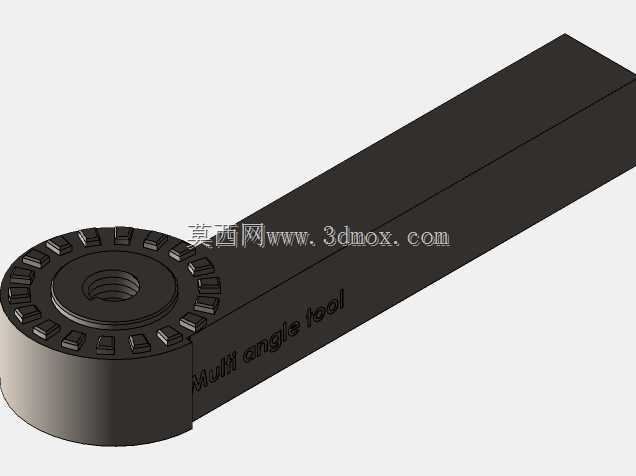

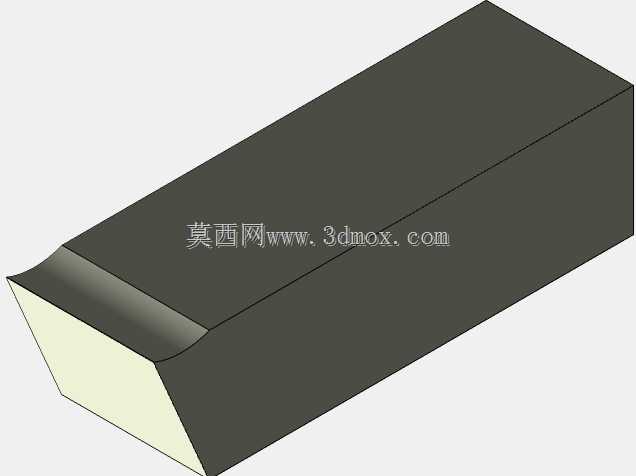

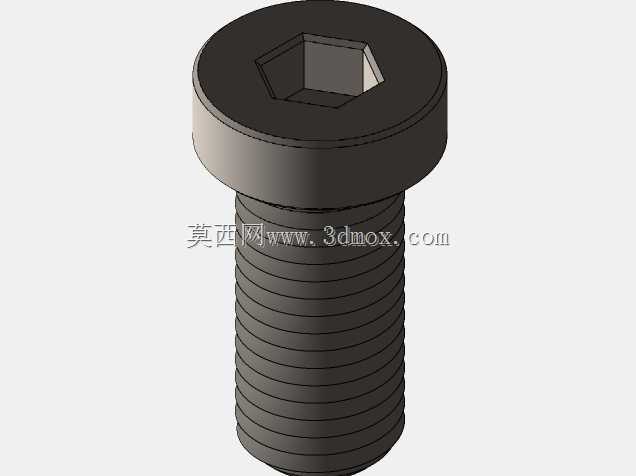

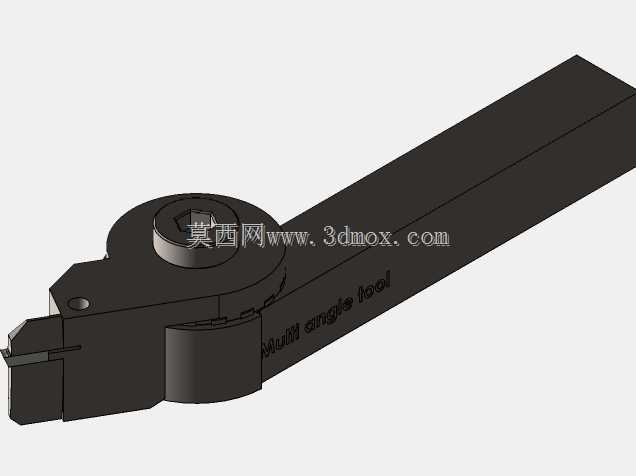

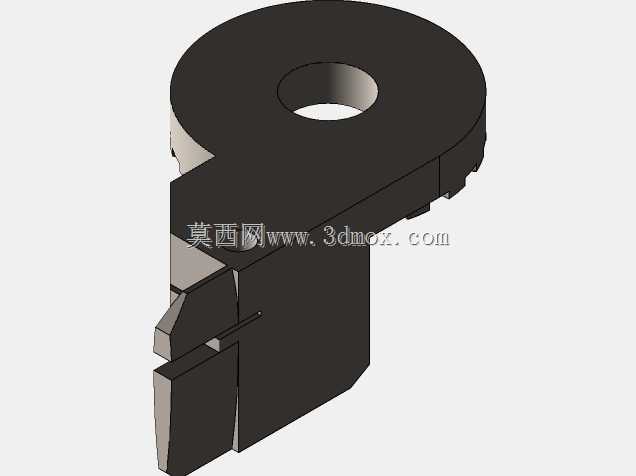

这款可调节角度的切削刀具，主要面向普通卧式车床、数控车床的外加工工位使用，适配轴类、盘类零件的多工序复合加工场景，能够在不更换刀杆、不重新调整刀架装夹位置的前提下，完成不同角度的开槽、浮雕、切槽、端面轻切削作业，有效减少中小批量加工过程中的换刀频次，降低操作人员反复对刀的工作量，缩短单件加工的辅助工时。刀具整体采用方柄刀杆作为装夹基体，符合车床刀架的标准装夹尺寸边界，刀杆截面为规整矩形，可直接适配常规四方刀架的装夹槽位，装夹时无需额外加装过渡套或定制垫块，安装后悬伸长度控制在合理区间，能够保证切削过程中的刚性，避免振刀导致的加工表面粗糙度超标问题。刀头位置采用可回转的铰接调节结构，通过中心锁紧螺钉实现角度调整后的紧固，操作人员可根据加工需求，将刀头旋转至对应切削角度，锁紧后即可完成不同角度斜面、V型槽、斜向切口的加工，无需重新刃磨刀具角度或更换对应角度的成型车刀。刀头位置预留了标准刀片的装夹位点，可适配常规的硬质合金可转位刀片，刀片磨损后仅需松开压紧螺钉更换刀片即可，无需整体更换刀体，能够有效降低长期使用的耗材成本。刀体上的角度调节结构带有细密的定位齿面，调整角度时可通过齿面啮合实现角度的粗定位，再通过中心锁紧结构完成最终紧固，避免切削过程中刀头受力发生角度偏移，保证加工尺寸的一致性。这款刀具的设计思路围绕车床加工中频繁换刀、小角度斜面加工装夹调整繁琐的痛点展开，将原本需要多把成型刀具完成的工序整合到单把可调刀具上，尤其适合维修车间、小批量定制加工场景中多品种、小批量零件的加工需求，在加工带有斜槽、多角度倒角、浮雕纹理的轴类零件时，能够省去多次转动刀架、重新对刀的步骤，同时刀体的整体结构紧凑，不会与车床卡盘、尾座发生运动干涉，可覆盖常规车床的大部分加工行程范围，在保证切削刚性的前提下最大化拓展单把刀具的加工适用范围。
