工业紧凑型弯曲式电缆防护拖链结构

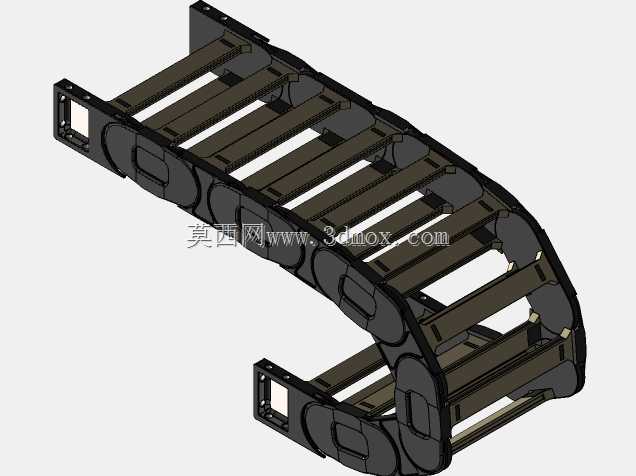

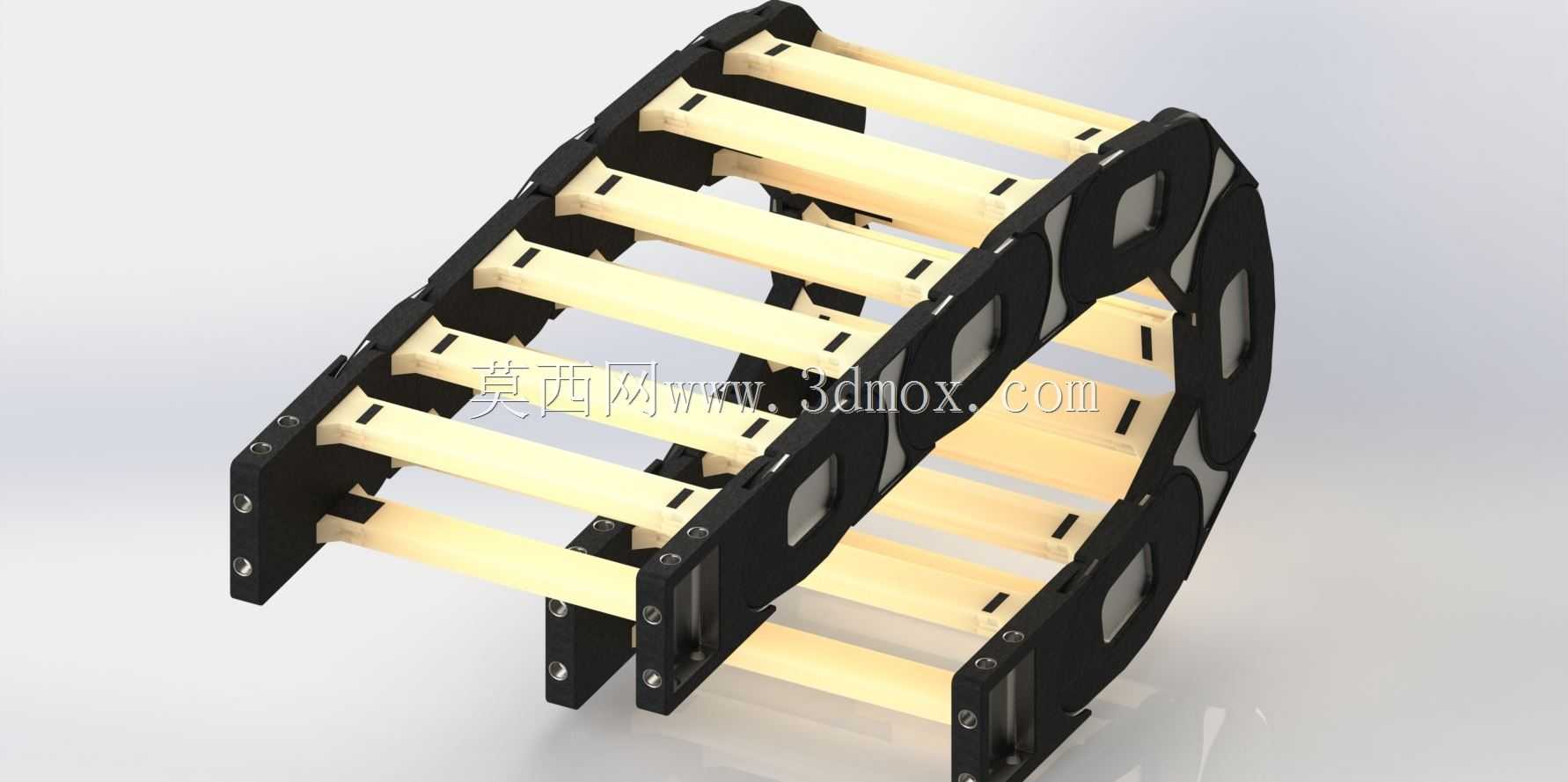

这款紧凑型弯曲式电缆防护结构，主要面向工业生产场景中设备往复运动段的线缆、油管、气管防护需求，常见于自动化生产线往复工位、机床移动轴系、起重设备走行部、物流分拣线移动模组等需要长距离往复走线的作业场景，能够在设备高频次往复位移过程中，对内置的动力电缆、控制信号线、流体输送管路形成稳定的包覆防护，避免线缆与设备结构件、周边工装发生摩擦剐蹭，同时规整走线排布，杜绝线缆散乱垂落引发的勾挂、拉扯、绝缘层破损等安全隐患，大幅提升移动设备走线的整洁度与使用寿命。该结构采用内外侧组合式框架设计，外侧为高强度耐磨的黑色框架单元，每节框架之间通过铰接结构实现顺滑的弯曲转向，可根据设备的移动行程需求拼接对应长度，弯曲半径可根据内置线缆的最小允许弯曲半径做适配调整，避免线缆在拖链弯曲段出现过度弯折导致的线芯断裂、管路折堵问题；内侧为浅色的横向承托隔条，每根隔条之间预留均匀的排布间隙，既可以将不同功能的线缆、管路做分隔排布，避免不同管路之间相互摩擦干扰，也能减轻整体结构自重，降低拖链往复运动时的惯性负载，减少对设备驱动端的额外载荷消耗。在设计过程中，充分考虑了工业现场的安装边界与维护需求，整体结构采用模块化拼接设计，单节框架可快速拆装，无需专用工具即可完成内置线缆的布设、更换与后期维护；结构两侧的安装端预留标准化的固定孔位，可直接适配市面主流设备的安装面尺寸，无需额外做转接件加工，安装时可根据设备的走线路径选择内侧或外侧固定方式，适配水平布设、垂直布设、旋转布设等多种走线场景。结构的外形尺寸经过紧凑化优化，在满足内置线缆排布空间、最小弯曲半径要求的前提下，尽可能压缩整体的宽度与高度尺寸，能够适配设备内部狭小的走线空间，不会与设备周边的运动部件、防护外罩发生运动干涉；框架外侧做了圆弧过渡处理，没有尖锐的棱角结构，既可以避免安装维护过程中划伤操作人员，也能减少拖链运动过程中与周边结构剐蹭产生的异响与磨损。每节铰接位置做了耐磨间隙设计，在长期高频次往复弯曲运动下不会出现卡滞、松脱问题，承托隔条采用低摩擦阻力的材质，线缆在拖链内部随拖链运动时，与隔条之间的摩擦阻力极小，不会出现线缆外皮被过度磨损的情况，整体结构可适应工业车间内多粉尘、少量切削液飞溅的常规作业环境，长期运行无需频繁做润滑维护，能够稳定为内置线缆提供可靠的防护与规整导向。
