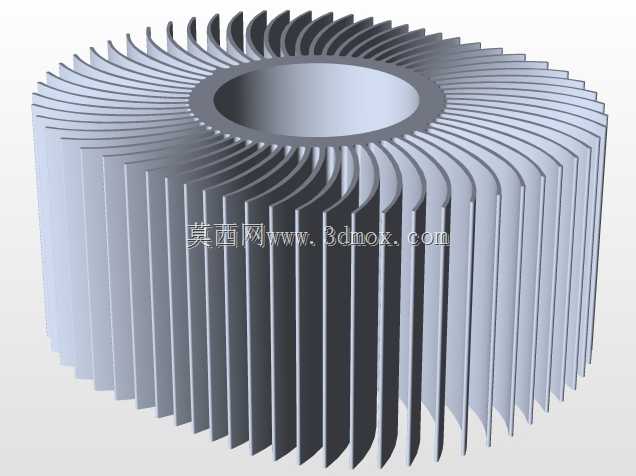

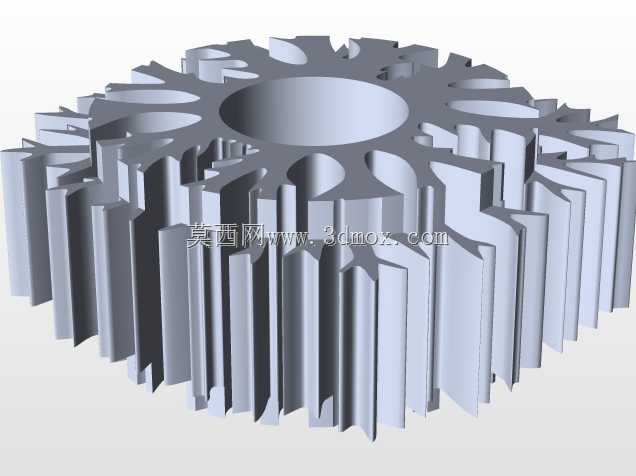

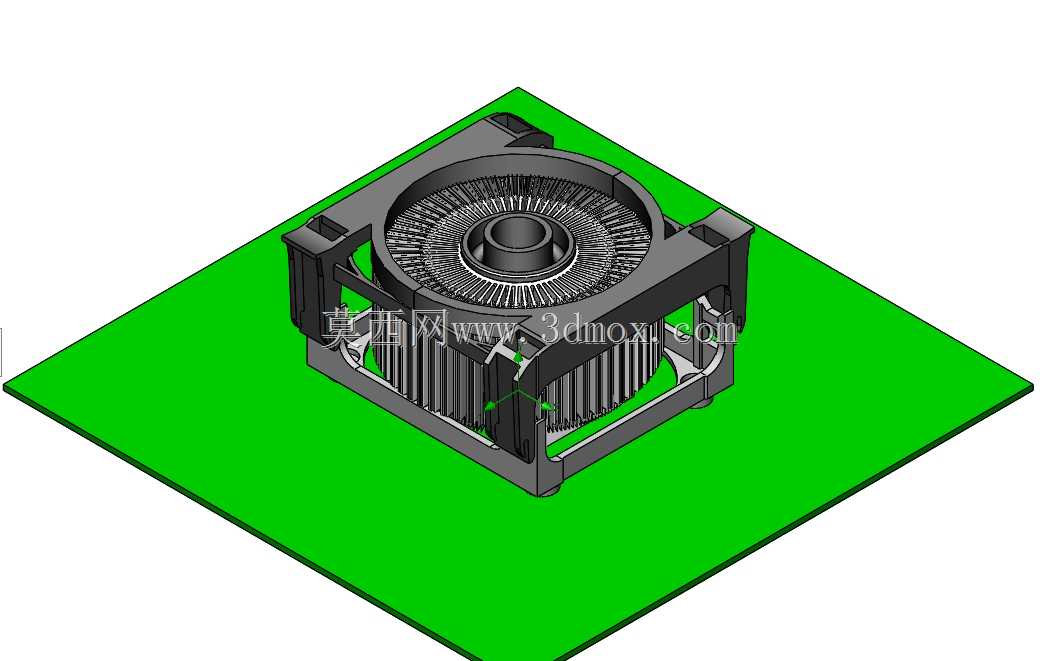

日常做PC硬件结构适配时,这类CPU风冷散热器是最常接触的装机部件,它的核心作用是将处理器工作时产生的热量快速传导到鳍片区域,再通过风扇形成的定向气流把热量带出机箱内部,避免处理器因积热出现降频、过热保护甚至硬件损坏的问题,不管是家用台式机组装、办公电脑配置升级还是小型工控机的散热方案选型,这类风冷结构都有极高的应用占比,相比水冷方案它没有漏液风险,结构可靠性更强,长期使用的维护成本也更低。从结构设计逻辑来看,整个散热模组分为几个核心功能区,底部是和处理器顶盖直接接触的导热底座,设计时要严格保证底座平面的平面度公差,接触面的粗糙度也要控制在合理范围,尽可能降低接触热阻,保证处理器 Die 产生的热量能快速传导到上方的散热鳍片组。鳍片采用穿片或者扣合的方式和导热底座上方的热管(部分下压式结构也有直接铝挤成型的方案)结合,鳍片之间预留均匀的通风间隙,既要保证足够的散热面积,也要控制风阻在风扇的风压覆盖范围内,避免出现气流无法穿透鳍片的无效散热问题。上方的轴流风扇采用居中安装的布局,扇叶的曲面角度经过气流仿真优化,转动时能形成垂直向下的风压,将气流均匀吹过整个鳍片阵列,带走鳍片上蓄积的热量。四周的安装扣具是设计时需要重点考量的部分,要兼容主流的处理器插槽安装孔位,扣具的压力要控制在合理区间,既要保证散热底座和处理器顶盖紧密贴合,也不能因为压力过大压损处理器核心或者PCB基板。安装边界上,这类下压式风冷散热器的整体高度要适配小机箱的内部空间,横向尺寸要避开主板上的内存插槽、CPU供电散热马甲的安装位置,避免出现和其他硬件干涉的问题,风扇的供电走线位置也要提前预留,避免装机时线材被扇叶卷入。做三维建模的时候,要把各个部件的装配公差、活动间隙都考虑到位,比如风扇和外框的转动间隙、扣具的弹性形变空间、鳍片组的堆叠公差,这些细节直接影响最终成品的装配可行性和实际散热表现,很多新手建模时容易忽略安装干涉的问题,导致设计出来的散热器实际装机时和内存、主板马甲冲突,无法正常安装,这也是结构设计时需要反复校验的核心点。
