NEMA17步进电机高精度三维建模作品

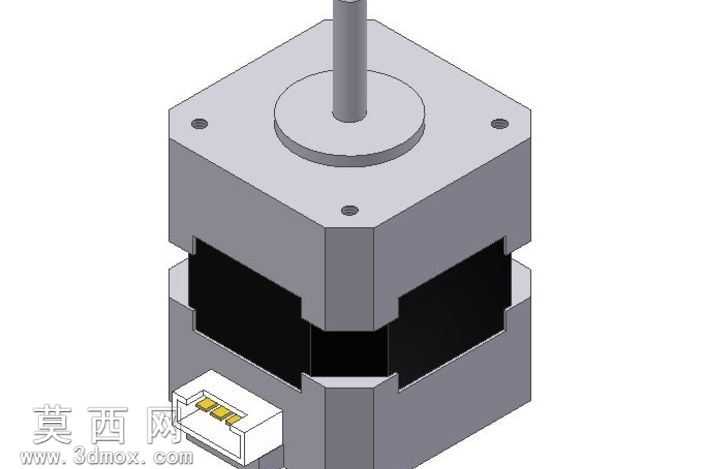

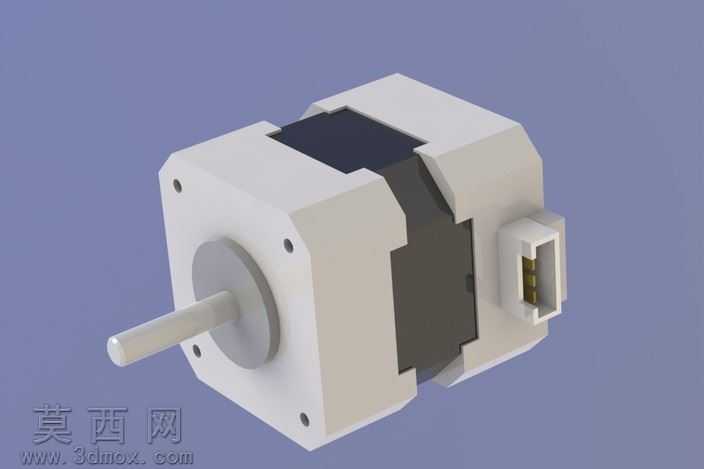

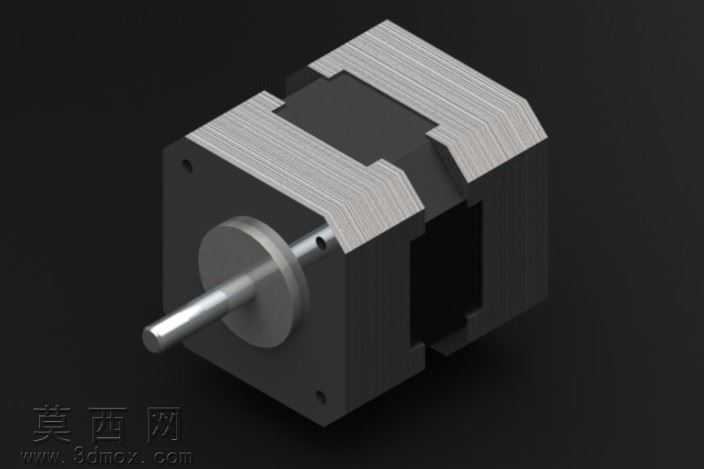

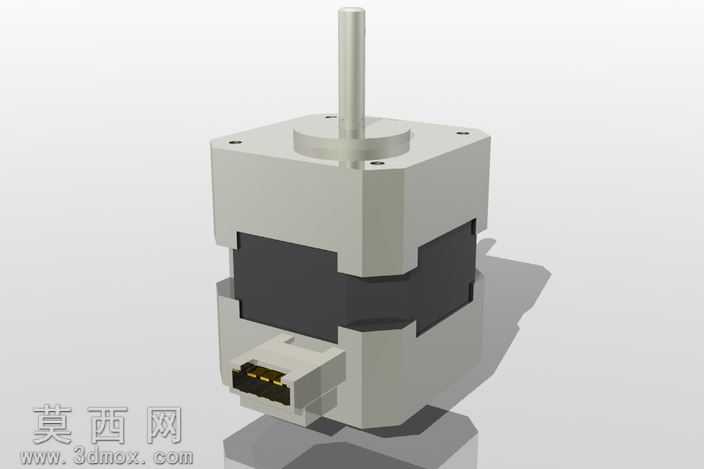

本模型为NEMA17规格步进电机的全参数化三维建模成果，建模过程严格遵循NEMA17电机的标准安装尺寸规范，对电机的每一处结构细节都进行了1:1还原。建模阶段首先以电机的方形安装法兰为基准特征，精准绘制四个安装孔的中心距、孔径参数，确保法兰面的安装定位尺寸完全符合行业通用标准，可直接用于设备安装位的适配校验。随后依次构建电机主体的叠层壳体结构，还原定子部分的方形外壳轮廓与转子输出轴的同轴度公差，输出轴部分单独建模，精准还原轴径、轴伸长度以及轴端的平面特征，保证与外部传动件的配合尺寸准确无误。针对电机侧面的接线端子部分，细致还原了接插件的基座轮廓、内部插针排布以及端子的卡扣结构，完整呈现接线部位的装配形态。材质渲染阶段，为电机外壳赋予哑光灰色金属漆材质，模拟铝合金壳体的喷砂氧化质感，输出轴赋予亮面金属材质还原钢材的机加工表面效果，中部的定子绕组区域赋予黑色哑光塑胶材质还原绝缘封装层的视觉特征，接线端子的白色基座赋予硬质工程塑料材质，插针部分赋予黄铜金属材质，不同材质的粗糙度、反光度参数经过反复调试，最终渲染效果贴近真实工业电机的实物质感。结构设计上完整拆分了电机的法兰端盖、主体壳体、输出轴、接线端子四个独立模块，各模块之间的装配间隙按照真实产品的装配公差设置，既保证模型的装配合理性，也可直接用于生成爆炸视图、装配动画等演示内容。建模过程中对所有特征采用参数化驱动设计，关键尺寸均设置可编辑参数，后续若需调整同系列不同长度规格的NEMA17电机模型，仅需修改对应参数即可快速生成变体，大幅提升同系列产品的建模效率。模型整体布线规整，无冗余几何特征，曲面过渡顺滑，无破面、重叠面等几何错误，可直接导入各类三维软件进行后续的装配仿真、运动干涉检查、工程图导出等工作，能够满足自动化设备设计、3D打印验证、教学演示等多场景的使用需求。
