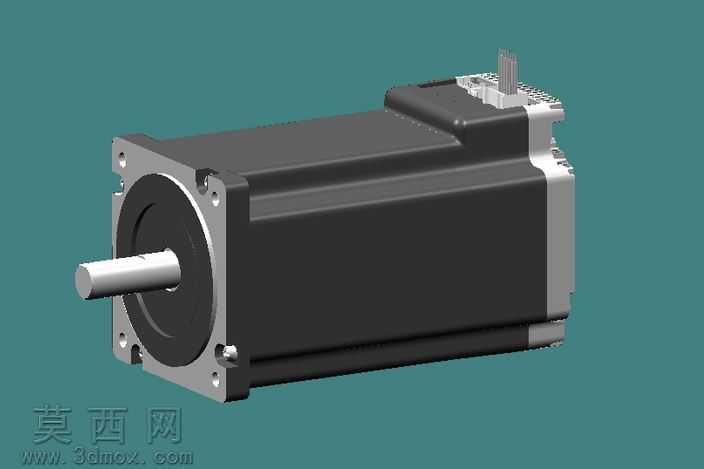

集成驱动式直流伺服电动马达三维设计

本模型为集成驱动模块的直流电动马达，建模过程严格遵循工业级伺服电机的实际尺寸比例与结构规范，在三维建模软件中首先完成核心基准轴的搭建，以输出轴为中心基准依次构建前端法兰安装座、定子外壳、后端驱动集成腔体的基础轮廓。前端法兰部分精准还原了安装定位孔、轴承配合止口的细节结构，对安装孔的沉头深度、孔位间距都按照行业通用安装标准进行参数化设定，保证模型可直接用于虚拟装配验证。输出轴部分还原了轴伸端的配合公差特征，轴肩、键槽结构都做了精细化建模，还原金属轴件的切削加工质感。定子外壳采用拉伸结合倒角的建模方式，还原机身的散热筋结构（若为光面机身则还原壳体的拔模斜度与装配卡扣特征），外壳表面的材质设置为哑光黑色工业喷塑质感，通过调整材质的粗糙度、反射率参数，还原工业电机外壳的真实视觉效果。后端集成的驱动模块部分，细致还原了接线端子排、信号接口、状态指示灯的排布结构，对驱动板的散热格栅、接插件的卡扣结构都做了细节刻画，驱动模块外壳设置为银灰色金属质感，与黑色机身形成清晰的材质区分。建模过程中对所有装配缝隙做了精细化处理，还原端盖与机身的配合止口、密封槽结构，避免出现模型穿模、结构错位的问题。渲染阶段采用冷色调背景布光，通过主光源、辅助光源、轮廓光的三层布光方案，突出电机的金属质感与结构轮廓，对输出轴的金属高光、法兰安装面的机加工纹理做了重点光影表现，清晰展现电机各部分的结构层次。设计过程中充分考虑该类电机在自动化设备、数控装备中的应用场景，模型整体结构完整，各部件可拆分用于装配演示、运动仿真，能够直观展示集成驱动式直流电机的整体构造与装配关系，可用于机械设计教学、设备方案展示、虚拟样机搭建等场景，帮助设计者快速完成动力部件的选型匹配与布局验证。
